Ce tutoriel détaille les étapes pour diagnostiquer et réparer les problèmes de clignotants sur une Honda Varadero 1000, en se concentrant sur la centrale clignotante (ICU - Integrated Control Unit).
Problèmes courants des clignotants
Plusieurs raisons peuvent expliquer un dysfonctionnement des clignotants. Il est donc essentiel de procéder par élimination.
Vérification des ampoules et des connexions
La première étape consiste à vérifier l'état des ampoules des clignotants. Il est recommandé de démonter les caches, d'inspecter les ampoules, de nettoyer leurs culots et de gratter les contacts sur le support d'ampoule. L'utilisation d'un petit tournevis pour gratter les cuivres sur le porte-ampoule peut améliorer le contact. Après avoir remis les ampoules en place, il faut tester leur fonctionnement.

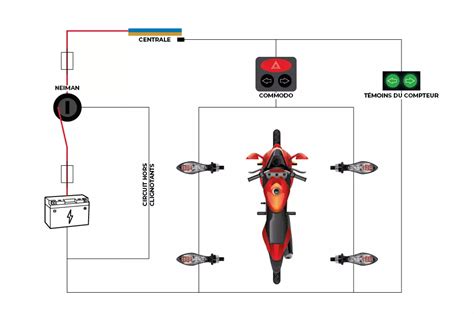

Ensuite, il faut s'attarder sur les connexions électriques. Il est conseillé de débrancher chaque connecteur électrique reliant la centrale clignotante aux supports d'ampoules, pour les quatre clignotants. Une inspection visuelle de la centrale clignotante peut révéler des signes de rouille et d'oxydation à l'intérieur.
Pour nettoyer et dérouiller les pièces amovibles, un produit dégraissant ménager peut être utilisé. Il faut ensuite dégraisser, gratter et poncer les connections électriques, en portant une attention particulière au petit élément blanc qui gère les fonctions gauche, droite et arrêt, ainsi qu'au petit ressort derrière le cuivre. Après un séchage complet, remonter le tout et tester le fonctionnement des clignotants.
Pour limiter l'humidité et le froid affectant la centrale clignotante, il est possible de fabriquer une sorte de capote à partir d'une vieille chambre à air de vélo et de l'envelopper autour de la centrale.
Localisation et remplacement de la centrale clignotante (ICU)

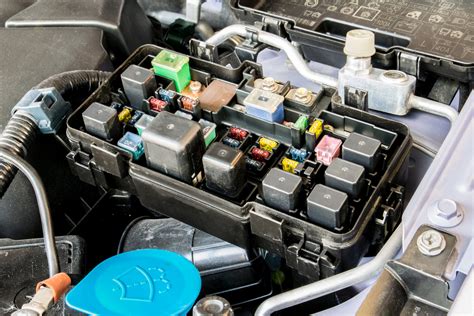

La centrale clignotante, également appelée ICU (Integrated Control Unit), se trouve généralement derrière la boîte à fusibles. Son remplacement peut être une alternative coûteuse, car le prix d'une nouvelle unité peut atteindre environ 350 € sur Internet, et son accès n'est pas toujours aisé. Cependant, il est souvent possible de remplacer uniquement le relais défectueux pour un coût d'environ 20 €.
Outillage nécessaire
Pour cette opération, vous aurez besoin de :
- Un tournevis cruciforme pour démonter les caches.
- Une clé à pipe de 8 mm pour le desserrage de la boîte à fusibles.
- Une clé plate ou à pipe de 10 mm pour débrancher la batterie.
- Un fer à souder et une pompe à dessouder ou de la tresse à dessouder.
- Des relais de remplacement de type Omron G8N - 1FS (12VDC).
Étapes de démontage
Étape 1 : Préparation et déconnexion de la batterie

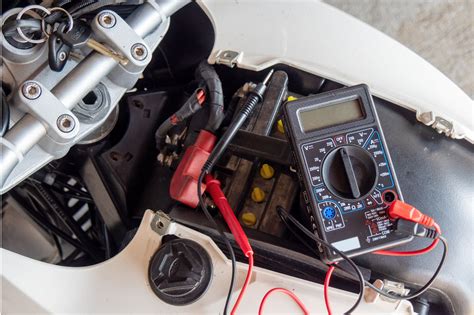

Avant toute intervention, il est impératif de débrancher la batterie. Utilisez une clé de 10 mm pour débrancher d'abord la borne négative, puis la borne positive. Assurez-vous que les cosses ne puissent pas revenir en contact avec les bornes de la batterie.
Étape 2 : Démontage des caches
Il faut retirer deux caches situés côté conducteur, au niveau du petit vide-poche et sous le volant, près des pédales. Le premier cache se déboîte après avoir retiré une vis et débranché la prise du commutateur VSA. Le second cache, sous le volant, est fixé par un clip en plastique qu'il faut faire pivoter d'un quart de tour pour le retirer. Attention, ce clip est fragile et peut casser.
Étape 3 : Accès à la boîte à fusibles

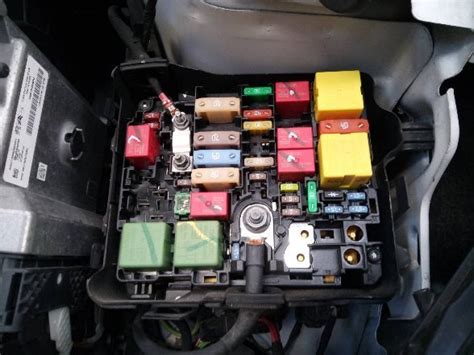

Il n'est généralement pas nécessaire de démonter complètement la boîte à fusibles. Il suffit de desserrer légèrement les deux vis qui la maintiennent pour avoir plus d'espace. L'une des vis se trouve en haut à gauche, l'autre en bas à droite. Il est conseillé d'utiliser une clé de 8 mm assez longue. Notez qu'il faut parfois retirer un support de collier avant d'accéder à la vis supérieure.
Étape 4 : Extraction de l'ICU
L'ICU est fixée solidement derrière la boîte à fusibles. Son extraction demande de la persévérance. Il faut passer la main entre les câbles et tirer l'unité fermement dans différentes directions (gauche à droite, haut en bas) pour la désolidariser de ses fixations. La surface de saisie est d'environ 2 à 3 cm, et le connecteur se trouve sur le dessus.
Réparation de l'ICU
Étape 5 : Remplacement des relais
Une fois l'ICU extraite, retournez-la pour accéder au circuit imprimé. Les quatre attaches sur les côtés permettent de soulever le capot. Au centre se trouvent deux relais responsables du clignotement gauche et droit. Il faut dessouder les pattes de ces relais pour les retirer. Si l'impédance des nouveaux relais diffère de celle des anciens, une adaptation peut être nécessaire.
La formule pour calculer la valeur de la résistance à ajouter en parallèle entre les pattes 2 et 5 du relais est : R = (Impédance du relai acheté - Impédance du relai d'origine) / (Impédance du relai acheté x Impédance du relai d'origine).
Par exemple, si le relai d'origine a une impédance de 130 Ohms et le nouveau de 225 Ohms, il faudra ajouter une résistance d'environ 309 Ohms. Les résistances peuvent être soudées de l'autre côté du circuit imprimé, en veillant à ce que leurs pattes ne touchent rien.
Localisation de la centrale clignotante sur différents modèles de Varadero
La localisation de la centrale clignotante peut varier selon les modèles de Honda Varadero.
- Sur un modèle de 2006 (carburateur), elle se trouve entre le guidon et le carénage avant, sur le côté gauche lorsque l'on est assis sur la moto.
- Sur un modèle de 2015, elle est située dans le carénage de droite.
- Pour les modèles plus récents utilisant des LED à la place des ampoules d'origine (par exemple, sur une Varadero de 2010 avec clignotants LED), il peut être nécessaire d'installer des résistances ou de changer la centrale clignotante. La centrale n'est pas toujours visible près de la batterie.
Remontage et considérations finales
Le remontage s'effectue en suivant les étapes inverses du démontage. Il est important de rebrancher la batterie dans le bon ordre.
Un bémol de cette réparation peut être que le relais de remplacement est moins bruyant que l'original, rendant son son inaudible en roulant. Cependant, la réparation permet de réaliser une économie substantielle par rapport à l'achat d'une nouvelle unité.
Si vous ne souhaitez pas effectuer cette réparation vous-même, vous pouvez acheter l'ICU sur Internet et la remplacer, ou confier l'intervention à votre concessionnaire.
