Le choix du format de pédalier pour un vélo de route est crucial pour optimiser la performance et le rendement. Que vous achetiez un vélo complet ou que vous montiez un groupe personnalisé, cette décision mérite une attention particulière. Face à l'évolution des standards et à l'émergence du format compact, il est essentiel de comprendre les options disponibles pour adapter votre transmission à votre pratique.

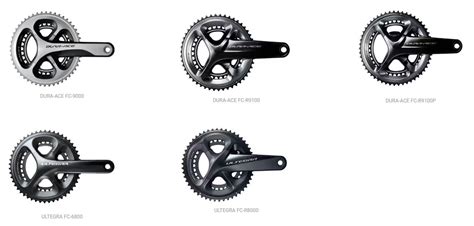

Les Différents Formats de Pédaliers de Vélo de Route
Le marché propose plusieurs formats de pédaliers, chacun ayant ses spécificités et s'adressant à des types de cyclistes et de terrains différents.
Le Pédalier Classique ou Traditionnel
Ce format, souvent associé aux anciennes générations de groupes, se caractérise par une architecture spécifique au niveau des plateaux. Les pédaliers doubles comportent généralement 5 branches chez des marques comme Sram et Rotor, ou 4 branches sur les versions plus récentes de Shimano, Campagnolo et FSA. L'entraxe des vis de fixation des plateaux est typiquement de 130 mm pour Sram et Rotor. Pour Shimano et Campagnolo en version 4 branches, l'architecture des plateaux est plus spécifique.
La combinaison de plateaux la plus courante sur ce format est le 53/39 dents. Bien qu'il soit possible d'opter pour d'autres dentures, le plateau le plus petit ne descend généralement pas en dessous de 38 dents. Les fabricants proposent parfois des dentures plus élevées, mais elles peuvent être difficiles à trouver et nécessiter l'utilisation de pièces adaptables.
Ce type de pédalier s'adresse principalement aux compétiteurs et aux cyclistes évoluant sur des terrains plats ou légèrement vallonnés, où une transmission plus "dure" est privilégiée pour maintenir une vitesse élevée.
Le Pédalier Compact
Le pédalier compact est devenu la norme sur de nombreux vélos de route montés en usine, offrant une polyvalence appréciable. Il permet d'aller de combinaisons comme 52/36 dents à 50/34 dents. Sur une version à 5 branches, l'entraxe standard est de 110 mm, un standard retenu par Sram, Rotor et FSA. Campagnolo et Shimano utilisent également un format à 4 branches, mais avec des standards spécifiques à chaque marque.
Comme pour le format classique, il est possible de trouver des pièces adaptables pour personnaliser davantage le développement. Le choix des dentures permet une grande flexibilité pour adapter son braquet au parcours. Par exemple, un 52/39 dents peut convenir à un parcours plat, tandis qu'un 50/36 dents sera plus adapté aux terrains montagneux. L'utilisation d'une cassette étagée, comme une 11/25 ou 11/28, permet de franchir la plupart des côtes, à condition de ne changer que les plateaux.
Ce format de pédalier compact convient à un large public. Pour un sportif ou coureur, un 52/36 dents est souvent recommandé. Un cyclosportif ou cyclotouriste pourrait préférer un 50/36 ou même un 50/34 dents. Sur ce dernier, un temps d'adaptation peut être nécessaire lors du passage du grand au petit plateau, la transition étant plus marquée.
Le Pédalier Triple
Le format de pédalier triple tend à disparaître, supplanté par le format compact. Cependant, certaines marques comme Campagnolo et Shimano en proposent encore, avec des dentures comme 50/39/30 ou 52/39/30 dents. Le haut de gamme est moins présent sur ce format, qui se retrouve davantage sur du milieu de gamme, comme les versions Ultegra chez Shimano ou Athéna chez Campagnolo.
Si vous optez pour ce type de pédalier, il est impératif de vérifier la compatibilité de montage avec votre cadre. Ce format est conseillé aux cyclistes privilégiant les randonnées sur des parcours variés, où le confort d'utilisation et la capacité de franchissement sont privilégiés par rapport à la performance pure.
Le Pédalier Mono-Plateau
Le pédalier mono-plateau trouve son intérêt dans des disciplines comme le cyclo-cross et le vélo urbain. Introduit principalement par Sram, il nécessite l'utilisation d'un dérailleur arrière spécifique, tel que le système X-Horizon. Tout est conçu pour fonctionner en synergie, rendant un montage exotique peu envisageable. Le choix du plateau est déterminant pour une utilisation optimale, et un temps d'adaptation peut être nécessaire même pour les habitués. Le diamètre du plateau peut varier de 38 à 50 dents.
Aspects Complémentaires du Choix du Pédalier
Au-delà du format et du nombre de dents, d'autres éléments sont à considérer pour un choix optimal.
La Longueur des Manivelles
Il est essentiel de s'assurer de la bonne longueur des manivelles en plus du format du pédalier. Certaines marques, comme Sram avec son modèle Dzéro, offrent la possibilité de changer l'étoile du pédalier, permettant de passer d'un format traditionnel à un format compact. Cannondale propose un principe similaire avec son pédalier Hollowgram.
Les Capteurs de Puissance
L'intégration d'un capteur de puissance peut grandement améliorer la gestion de l'entraînement. L'arrivée de capteurs de puissance plus abordables devrait donc influencer votre réflexion lors du choix de votre format de pédalier, si l'amélioration de vos performances est un objectif.
Le Budget et les Marques
Pour des ensembles de pédaliers haut de gamme, le budget peut varier considérablement, allant d'environ 1000 euros à plus de 3000 euros. Parmi les marques références dans ce segment, on peut citer Rotor et Sram. Des fabricants comme BBB, Spécialités TA et Stronglight proposent également des composants compatibles.
Les Matériaux
Le choix des matériaux influence le poids, la rigidité et le prix du pédalier. L'aluminium est une option plus abordable et rigide, mais souvent plus lourde que le carbone. Les prix varient généralement de 150 à 250 euros. Les pédaliers en carbone offrent une rigidité et un poids supérieurs, avec des tarifs débutant autour de 300 euros pour un Sram Force et pouvant atteindre 900 euros pour un Campagnolo Super Record.
Comprendre les Termes Techniques : Braquet et Développement
Pour bien choisir votre transmission, il est utile de comprendre certains termes clés.
- Braquet : Il s'agit du rapport entre le nombre de dents du plateau (à l'avant) et celui du pignon (à l'arrière).
- Développement : C'est la distance parcourue par la roue pour chaque tour de pédale. Un développement plus élevé sollicite davantage les muscles des jambes (pédalage en force).
Par exemple, un pédalier compact avec un petit plateau de moins de 36 dents et un grand plateau de moins de 52 dents (souvent 50/34) permet de "mouliner" dans les montées. Cependant, ce gain en montée peut se traduire par un manque de vitesse sur le plat en raison de "trous" dans l'étagement des ratios.
La Transmission : Composants et Interactions
La transmission d'un vélo est un ensemble de pièces qui travaillent de concert : dérailleurs (avant et arrière, incluant la cage), cassette, chaîne et manettes. Le choix du pédalier doit être cohérent avec ces autres éléments.
La Cassette
La cassette, située sur la roue arrière, est composée d'un ensemble de pignons. On en trouve avec 8, 9, 10 ou 11 pignons. L'expression "10 vitesses" fait référence au nombre de pignons de la cassette.
Le Corps de Cassette
Il s'agit du cylindre sur lequel la cassette est montée, constituant l'interface entre la roue et les pignons.
Éviter le Croisement de Chaîne
Le croisement de chaîne se produit lorsque la chaîne est trop oblique par rapport à l'axe du vélo (par exemple, grand plateau et grand pignon, ou petit plateau et petit pignon). Cela entraîne une usure prématurée de la chaîne et des dents des pignons.
La Cage du Dérailleur Arrière
La cage est montée sur le dérailleur arrière et contient deux galets autour desquels passe la chaîne. Elle assure une tension constante sur la chaîne, quelle que soit la vitesse sélectionnée. Si vous utilisez un grand pignon avec un nombre de dents élevé (supérieur à 32), une longue cage est souvent nécessaire.
Focus sur des Marques et Modèles Spécifiques
Certaines marques se distinguent par la qualité de leurs produits et leur approche de l'ingénierie.

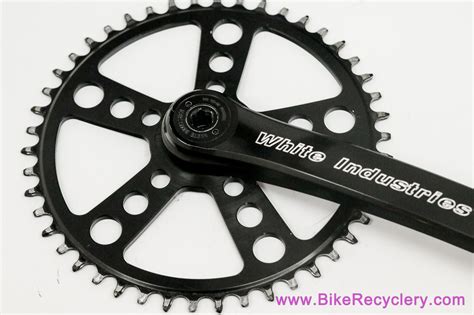

White Industries G30
La marque californienne White Industries est réputée pour ses moyeux de haute qualité. Le pédalier G30, fabriqué en aluminium 2024, est un exemple de mécanique de précision. Les manivelles et l'axe forment un ensemble, tandis que les plateaux et le boîtier de pédalier sont vendus séparément. Il est possible de le monter sur un cadre Gravel, comme un NS BIKES RAG+. Le poids de l'ensemble manivelles, axes et plateau est d'environ 666 grammes, avec un boîtier de pédalier BSA de 82 grammes.
Le montage du boîtier BSA est simple et requiert une clé spécifique. Le plateau se fixe sur la manivelle avec un outil dédié aux boîtiers de pédalier internes. Le serrage de l'ensemble nécessite un couple important.
La bague de précontrainte du roulement, intégrée à la manivelle gauche, permet d'ajuster le jeu axial et offre une meilleure qualité que sur certains montages Sram. La finition du pédalier G30 est exemplaire, avec des ajustements parfaits et un montage sans difficulté.
À l'usage, une légère différence au niveau de la ligne de chaîne est constatée par rapport aux précédents pédaliers. Le Q-factor (distance entre les deux manivelles) de 171 mm convient parfaitement, sans douleur aux hanches.
Le prix est conséquent, mais justifié par la qualité de fabrication exceptionnelle, le poids contenu et la fabrication locale aux USA depuis 1978. Ce pédalier trouve sa place sur des montages haut de gamme, avec la possibilité de personnalisation grâce à plusieurs coloris proposés.
Les Standards de Boîtiers de Pédalier
La compatibilité entre le pédalier et le cadre passe par le boîtier de pédalier. De nombreux standards existent, pouvant engendrer confusion.
Boîtiers de Pédalier Filetés
Ces boîtiers se vissent dans le cadre. Les standards les plus courants sont :
- Filetage Anglais (BSA) : Le plus répandu, avec un filetage de 34,8 mm.
- Filetage Italien : Filetage de 36 mm, se vissant dans le sens horaire des deux côtés. Moins courant aujourd'hui.
- Les filetages français et suisses ne sont plus utilisés.
Parmi les boîtiers BSA, on trouve :
- Axe carré : Rudimentaire, fiable et peu cher, mais peu rigide.
- Standard Isis : Fixations cannelées pour une meilleure rigidité.
- Standard Octalink (Shimano) : Huit cannelures spécifiques.
Boîtiers de Pédalier avec Roulements Externes (ex: Shimano Hollowtech II, Sram GXP)
Apparus en 2003, ces systèmes intègrent l'axe au pédalier et les roulements dans des cuvettes vissées de part et d'autre du cadre. Ils offrent une meilleure rigidité et un poids réduit.
Boîtier de Pédalier BB30
Lancé par Cannondale en 2009, ce standard utilise un axe de 30 mm et des roulements montés à l'intérieur du boîtier, maintenus par des circlips ou des épaulements. Il améliore la rigidité et réduit les frottements. L'axe en aluminium permet un gain de poids sensible. La durée de vie des roulements est généralement supérieure.
Boîtier de Pédalier Pressfit 30 (PF30)
Développé par Sram, il reprend le principe du BB30 (axe de 30 mm) mais avec un diamètre de boîtier de 46 mm. Des cuvettes en plastique sont pressées dans le cadre, accueillant les roulements. Cela facilite le montage et réduit le risque d'endommager le cadre lors des interventions.
Boîtiers de Pédalier Pressfit BB86/BB92
Similaires au PF30 dans leur architecture de cuvettes, mais avec un axe de 24 mm. Les chiffres 86 et 92 désignent la longueur de l'axe.
Boîtier de Pédalier BB386 EVO
Évolution du PF30 par FSA, il conserve l'axe de 30 mm et le diamètre de boîtier de 46 mm, mais augmente la longueur de l'axe à 86,5 mm pour une rigidité accrue. Il offre une grande adaptabilité grâce à des adaptateurs pour différents types de pédaliers.
Boîtier de Pédalier BBright (Cervélo)
Standard propriétaire de Cervélo, il existe en version BB30 et Pressfit 30. Il présente une conception asymétrique pour une rigidité accrue.
Boîtiers de Pédalier BB90/95 (Trek)
Développés par Trek, ces standards utilisent un axe de 24 mm et un diamètre de boîtier de 37 mm, avec des roulements intégrés directement dans le cadre.
Comprendre l'Usure des Dents et les Contraintes
L'analyse des contraintes subies par les dents des plateaux et pignons est complexe. Plusieurs facteurs entrent en jeu :
- La force d'appui sur les pédales suit une courbe sinusoïdale.
- La tension de la chaîne se répartit sur les dents en prise.
- Le profil des dents est calculé pour optimiser le contact et le passage de chaîne.
- La déformation des matériaux sous contrainte.
Le croisement de chaîne, même s'il est évité, peut contribuer à une usure différentielle des dents. Le nombre de dents en prise varie selon la taille des plateaux et pignons, et la tension de la chaîne peut entraîner un léger glissement ou une tendance de la chaîne à monter sur la dent.
L'usure des dents peut se produire à 90° par rapport aux manivelles, zone où s'effectuent les passages de chaîne. Pour des passages de chaîne corrects, les plateaux doivent être positionnés de manière précise et les changements de vitesse doivent idéalement se faire lorsque la force de pédalage est maximale (manivelles à l'horizontale).
Dans le cas de plateaux conçus pour le multi-plateaux, leur forme est étudiée pour améliorer le passage des vitesses et ils doivent être montés dans une position particulière. Pour le mono-plateau, le choix de la denture est primordial.
Roues dentées et chaîne et la vitesse

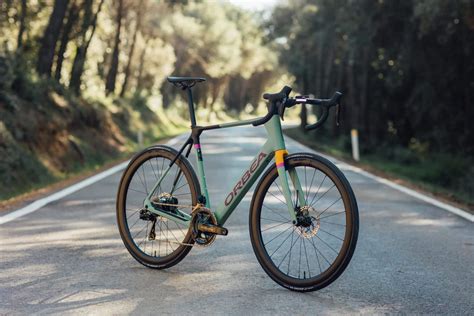

Le Pédalier dans le Contexte de la Course
Lors d'événements comme le Tour de France, le choix des braquets est une discussion stratégique entre coureurs et mécaniciens. Un coureur peut utiliser un ensemble comme 55-39 à l'avant et 11-30 à l'arrière. Un braquet de 55x11 permet de parcourir une grande distance par tour de pédale, mais demande une force maximale. Inversement, un 39x30 offre une distance plus courte mais demande moins d'effort.
Ces choix sont déterminés en fonction du parcours de l'étape, des conditions météorologiques et des caractéristiques physiques du coureur.
