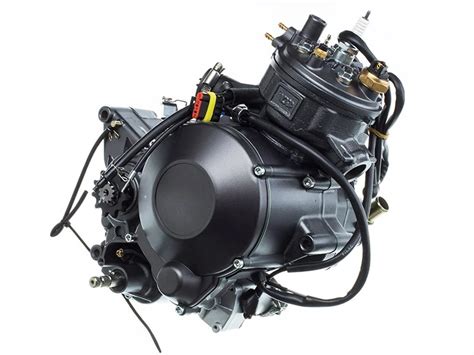

Cet article présente une vue éclatée simplifiée du moteur et de la boîte de vitesses d'un moteur AM6, destinée aux personnes souhaitant comprendre les principes de base de cet ensemble mécanique, particulièrement utile pour les propriétaires de 50 RR ou pour ceux qui se remémorent des souvenirs de mécanique ancienne.
Identification des composants principaux
Le moteur AM6, couramment utilisé sur les cyclomoteurs de type 50 RR, présente une configuration où certains éléments peuvent sembler inhabituels pour un novice. Contrairement à une idée reçue, l'embrayage est généralement situé sur le côté droit du moteur, tandis que le système de boîte de vitesses se trouve sur le côté gauche.
Pour une compréhension générale, voici les grandes parties du moteur AM6 :
- Le cylindre : C'est là que la combustion a lieu.
- Le carburateur : Responsable du mélange air-essence.
- L'embrayage : Permet de connecter ou déconnecter le moteur de la transmission. Il est situé à droite.
- La boîte de vitesses : Permet de sélectionner différents rapports pour adapter la puissance du moteur à la vitesse. Elle se trouve à gauche.
- L'allumage : Système qui déclenche l'étincelle pour enflammer le mélange air-essence. Son emplacement peut varier, mais il est souvent intégré près du vilebrequin.
- Le vilebrequin : Pièce maîtresse qui transforme le mouvement de va-et-vient du piston en mouvement rotatif.
- Le carter moteur : Enveloppe qui protège et contient les différents éléments internes du moteur.
Fonctionnement de la boîte de vitesses et lubrification
Une question fréquente concerne la lubrification de la boîte de vitesses, surtout lorsque le moteur fonctionne au mélange (mélange d'essence et d'huile deux temps). Il est important de noter que la boîte de vitesses d'un moteur AM6 nécessite une huile spécifique pour sa lubrification. L'huile présente dans le mélange essence-huile sert principalement à lubrifier le groupe thermique (cylindre, piston, vilebrequin) et le roulement de l'embrayage, mais elle n'est pas suffisante pour assurer une bonne lubrification des engrenages de la boîte de vitesses.
La boîte de vitesses est un système d'engrenages qui nécessite une lubrification constante pour fonctionner correctement et éviter l'usure prématurée. Par conséquent, il y a bien un compartiment séparé pour l'huile de boîte, qui doit être vérifié et rempli régulièrement selon les préconisations du constructeur.
Comment fonctionne une boîte de vitesse ? - C'est pas sorcier
En résumé, même si le moteur tourne au mélange, un apport d'huile dédié à la boîte de vitesses est indispensable pour son bon fonctionnement et sa longévité.
