Schéma Électrique du Régulateur pour Quad Kymco 450 : Diagnostic et Solutions

Ce document est un guide d'apprentissage axé sur l'étude des schémas électriques de base des véhicules KYMCO, avec une attention particulière portée au circuit du ventilateur de refroidissement. Il souligne l'importance des schémas électriques pour le diagnostic des dysfonctionnements, détaille les éléments nécessaires au bon fonctionnement du circuit, et présente des méthodes pour simplifier ces schémas. Enfin, il aborde la représentation des composants électriques et leur interaction avec le thermocontact et l'alimentation électrique.

Les problèmes liés au système de charge d'une moto sont fréquents et peuvent se manifester de diverses manières, allant de la batterie qui se décharge rapidement à des dysfonctionnements électriques complets. Un composant clé dans ce système est le régulateur de tension, souvent appelé régulateur/rectificateur. Sa fonction principale est de convertir le courant alternatif (AC) produit par l'alternateur en courant continu (DC) nécessaire pour recharger la batterie. De plus, il régule la tension pour prévenir les surtensions qui pourraient endommager les composants électriques du véhicule.

Reconnaître les signes d'un régulateur de tension défectueux est essentiel pour éviter des pannes imprévues et assurer le bon fonctionnement de votre véhicule. En effectuant régulièrement des tests de tension et en surveillant les symptômes, vous pouvez diagnostiquer rapidement un régulateur défaillant et procéder à son remplacement.

Symptômes d'un Régulateur de Tension Défectueux

Plusieurs signes peuvent indiquer que le régulateur de tension de votre moto ne fonctionne plus correctement :

• Batterie se déchargeant rapidement : Si votre batterie se vide vite ou nécessite une recharge fréquente, le régulateur pourrait ne pas la recharger adéquatement.
• Éclairage instable : Des phares, feux arrière ou clignotants plus faibles que la normale, vacillants ou s'éteignant par intermittence peuvent signaler une tension instable fournie par le régulateur.
• Surchauffe et dommages : Un régulateur défectueux peut ne pas réguler la tension efficacement, entraînant une surtension qui endommage la batterie et les composants électriques.
• Difficultés de démarrage : Un régulateur défectueux peut empêcher la batterie de se recharger correctement, causant des problèmes au démarrage.
• Témoin de batterie allumé : Sur certaines motos, un témoin de batterie sur le tableau de bord s'allume pour signaler un problème avec le système de charge.
• Odeur de brûlé ou surchauffe : Une odeur de brûlé provenant du régulateur ou une surchauffe de ce composant peut indiquer qu'il est défectueux.

Diagnostic du Régulateur de Tension et de l'Alternateur

Pour confirmer un dysfonctionnement, des tests spécifiques sont nécessaires. L'un des problèmes rencontrés lors du diagnostic est la mesure de la tension délivrée par l'alternateur, car il est difficile de mesurer le régime moteur précisément sans compte-tours.

Tests de Tension de la Batterie

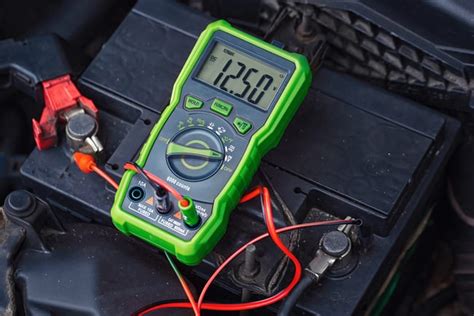

1. Moteur éteint : Utilisez un multimètre en mode tension DC. Placez les sondes sur les bornes de la batterie (rouge sur le positif, noir sur le négatif). La tension doit se situer autour de 12,5V.
2. Moteur en marche : Démarrez la moto et laissez-la tourner au ralenti. La tension de la batterie devrait augmenter pour atteindre entre 13,5V et 14,5V. Une tension supérieure à 15V est considérée comme trop élevée et peut endommager la batterie.

Test de Continuité du Régulateur

Le régulateur de tension doit présenter une continuité correcte pour fonctionner. Utilisez un multimètre en mode continuité pour tester cette fonction.

Test de la Tension de Sortie

La lecture de la tension de sortie du régulateur doit être stable, idéalement comprise entre 13,8V et 14,5V, voire 14,0V à 14,4V pour une charge optimale sans endommager la batterie.

Comprendre le Système de Charge des Deux-Roues

Le système de charge des motos diffère de celui des automobiles. Alors que les voitures intègrent souvent le régulateur à l'alternateur, les motos séparent ces composants. Le stator, partie fixe de l'alternateur souvent baignant dans l'huile moteur, génère du courant alternatif (AC). Ce courant est ensuite envoyé à un boîtier externe : le régulateur redresseur. Ce dernier convertit l'AC en courant continu (DC) et régule la tension.

Le Rôle du Quatrième Fil

Sur certains alternateurs, notamment ceux à 4 fils, un fil supplémentaire peut prêter à confusion. Ce fil a une fonction bien précise qui varie selon la génération et l'origine de la machine.

• Masse isolée : Le cas le plus fréquent est une masse séparée du châssis. Ce quatrième fil (souvent noir ou vert) ramène cette masse vers le régulateur ou la batterie.

Le raccordement correct du stator au régulateur est crucial pour éviter d'endommager le faisceau principal ou de surcharger la batterie.

Connexion du Stator au Régulateur

Un régulateur typique possède 5 ou 6 fils :

• 3 fils (souvent jaunes ou blancs) pour les phases de l'alternateur. Ces fils peuvent être intervertis sans problème car ils transportent du courant alternatif.
• 1 fil pour le "+" batterie.
• 1 fil pour le "-" (masse).

Si le quatrième fil de votre alternateur est une masse, il doit être couplé à la masse du régulateur et, idéalement, connecté directement au pôle négatif de la batterie.

Problèmes de Connectique et Oxydation

Les pannes d'alternateur ou de régulateur sur les motos sont souvent dues à une connectique fondue plutôt qu'à une pièce défectueuse. L'oxydation des contacts crée une résistance électrique, générant de la chaleur. Cette chaleur peut faire fondre la prise reliant l'alternateur au régulateur, interrompant la charge et vidant la batterie en roulant.

Pour prévenir ces problèmes, une méthode consiste à couper les fiches en plastique d'origine, dénuder les fils, les étamer, les souder directement ensemble, et isoler chaque soudure avec de la gaine thermorétractable. Cette approche assure une connexion franche et durable.

Diagnostic du Stator

Pour tester le stator, il faut débrancher sa fiche et utiliser un multimètre en position Ohmmètre :

• Continuité des fils de phase : Testez la continuité entre les 3 fils jaunes (ou blancs). Vous devriez obtenir une valeur très faible, généralement entre 0,5 et 2 Ohms.
• Masse : Placez une pointe de touche sur un fil jaune et l'autre sur le carter métallique du moteur. Il ne doit y avoir aucune continuité (résistance infinie).
• Surveillance de la gaine : Le durcissement de la gaine isolante des fils de phase est un signe de surchauffe chronique, potentiellement due à leur proximité avec le bloc moteur chaud ou à une connexion oxydée au régulateur.

Cas Spécifique d'une Yamaha Virago 535

Dans le cas d'une Yamaha Virago 535, un utilisateur a rencontré des problèmes de charge intermittente après avoir remplacé le stator et le régulateur. La moto chargeait aléatoirement, et la charge ne s'activait qu'après avoir débranché et rebranché la cosse entre le stator et le régulateur.

Les hypothèses émises comprenaient un câble défectueux, un problème de mise à la masse du régulateur, ou un problème d'oxydation des connexions. Il a été suggéré de vérifier les trois fils du stator à l'ohmmètre et de s'assurer que le régulateur est correctement mis à la masse. La fonction de la cosse entre le stator et le régulateur, qui relie les trois fils jaunes du stator aux trois fils du régulateur, a été précisée. Ces cosses étant neuves, l'oxydation était moins probable, mais une connexion moins fiable a été envisagée.

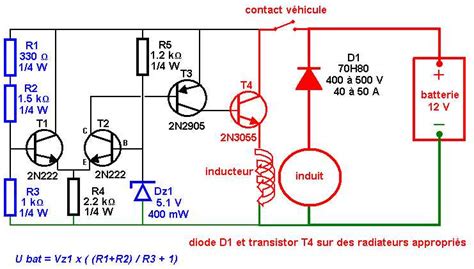

Une autre piste explorée concernait la partie excitation de l'alternateur, notamment un fil qui repart à l'alternateur. Sur les anciens systèmes, l'alternateur peut comporter un inducteur tournant alimenté par des balais en carbone. L'usure de ces balais peut empêcher l'alternateur de produire du courant. Sur les motos plus récentes, le rotor utilise des aimants permanents, éliminant les balais et collecteurs.

Après plusieurs tests, l'utilisateur a constaté que la moto chargeait à froid, mais pas ou peu à tiède. L'hypothèse d'un déséquilibre entre les enroulements du stator à chaud a été soulevée, ou simplement que l'augmentation de la tension de charge avec la chaleur du stator était normale mais non remarquée auparavant.

Il a été rappelé qu'une tension de charge supérieure à 15,20V est trop élevée et risque d'endommager la batterie. La tension de charge idéale pour une batterie acide-plomb se situe entre 13,8V et 14,5V. La conclusion penche vers un régulateur de tension défectueux, même s'il est neuf.

Des discussions ont également porté sur la mise en parallèle de batteries et la régulation de charge, avec des avis divergents sur la faisabilité et la sécurité de brancher des batteries de caractéristiques différentes en parallèle.

Pièces de Rechange et Compatibilité Kymco

Lors de l'achat de pièces de rechange pour les quads et scooters Kymco, il est important de noter que les pièces proposées sont généralement issues du catalogue constructeur. Des modèles de régulateurs triphasés sont compatibles avec une large gamme de quads et scooters Kymco, tels que les MXU 465, Downtown 125, UXV i 450 et Maxxer 450.

Pour vérifier le bon fonctionnement d'un régulateur, il est recommandé d'utiliser un voltmètre : moteur tournant, la tension aux bornes de la batterie, avec une légère accélération, doit rester proche de 14 volts.

Des marques comme SGR sont reconnues pour la fiabilité de leurs composants électriques pour motos et quads. Chez Moto Slider, ce type de régulateur est recommandé pour sa simplicité, son efficacité et sa compatibilité avec de nombreux modèles Kymco.

Il est essentiel de vérifier la quantité souhaitée lors de l'ajout d'une pièce au panier, et de noter que le prix unitaire indiqué est pour une quantité de 1. Les pièces neuves et d'origine Kymco garantissent des composants durables et de qualité.
