Informations sur la roue libre Ducati

Comprendre le mécanisme de la roue libre

La roue libre, également appelée système de démarreur, est un composant essentiel du système de démarrage des motos Ducati. Son rôle est de transmettre le mouvement du démarreur au vilebrequin lors du démarrage du moteur. Cependant, ce système peut rencontrer des problèmes, notamment une usure prématurée des galets et du ressort, conduisant à des difficultés de démarrage, des bruits anormaux, voire un tourne à vide du démarreur.

Il est crucial de bien comprendre le fonctionnement et les points de vigilance lors de son entretien ou de son remplacement.

Identification des symptômes d'une roue libre défectueuse

Plusieurs signes peuvent indiquer que la roue libre de votre Ducati nécessite une attention particulière :

• Bruits de visseuse ou de cliquetis lors de la tentative de démarrage.
• Difficultés à passer le point de compression, le moteur ne semblant pas entraîné assez rapidement.
• Le démarreur tourne dans le vide sans entraîner le moteur.
• Claquement prononcé au lancement du moteur.
• Démarrage laborieux même avec une batterie neuve ou en pleine charge.
• Un bruit de roulement usé peut parfois être associé à une roue libre endommagée.

Ces symptômes peuvent être amplifiés par une batterie dont la charge est insuffisante, car elle n'apporte pas assez de puissance au démarreur pour entraîner le moteur de manière fluide. Les chocs répétés subis lors des tentatives de démarrage difficiles finissent par endommager les galets et le ressort de la roue libre.

Procédure de démontage et de remplacement

Le remplacement de la roue libre peut être une opération complexe qui demande des outils spécifiques et de la patience. Voici les étapes générales et les points d'attention :

1. Préparation et outils nécessaires

Avant de commencer, assurez-vous de disposer des outils suivants :

• Clé de maintien de l'alternateur.
• Douille longue de 30 mm pour desserrer l'écrou de l'alternateur.
• Clé dynamométrique pour le remontage.

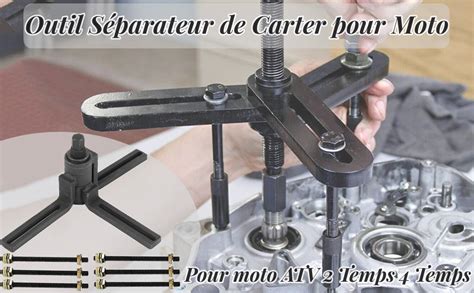

• Extracteur de carter (peut être réalisé soi-même avec une pièce de ferraille plate de 10 mm d'épaisseur, percée de 2 trous de 6 mm avec un entraxe de 55 mm, et une vis de 8 mm à fixer sur le vilebrequin).
• Pince à circlips intérieur.
• Tournevis plats pour extraire l'anneau élastique.
• Outil spécifique Ducati n°88713.3367 pour bloquer le volant moteur (facultatif, mais recommandé).
• Arrache moyeu (3 griffes).
• Frein filet fort et moyen.
• Joint type Three Bond 1215.

2. Démontage du carter d'alternateur

Pour accéder à la roue libre, il est nécessaire de démonter le carter d'alternateur.

• Commencez par retirer le bouchon de remplissage du vase d'expansion pour la vidange du liquide de refroidissement.
• Desserrez la vis de vidange du liquide de refroidissement.
• Desserrez les colliers de la pompe à eau et retirez-la si nécessaire pour faciliter l'accès.
• Desserrez le récepteur d'embrayage (3 vis) et retirez la tige traversante sur laquelle il appuie. Changez les joints toriques de cette tige.
• Enlevez le sélecteur de vitesse en retirant la vis correspondante.
• Vous pouvez également enlever la béquille pour plus de confort.
• Desserrez les 12 vis du carter d'alternateur.
• Utilisez l'extracteur de carter pour dégager délicatement le carter.

3. Accès et remplacement de la roue libre

Une fois le carter retiré, vous accédez à la roue libre.

• Pour desserrer l'écrou de l'alternateur, il est nécessaire de bloquer le vilebrequin. L'outil spécifique Ducati n°88713.3367 est idéal pour cela, en le fixant sur le volant moteur et le moteur. Une clé à chocs peut être utile.
• Utilisez ensuite un arrache moyeu pour retirer le volant moteur. Protégez le centre du vilebrequin avec une plaque épaisse lors de cette opération.
• La roue libre est souvent maintenue par un "anneau élastique" (et non un circlips sur certains modèles). Dégagez une extrémité avec un petit tournevis, puis insérez-en un deuxième pour faire levier et extraire l'anneau.

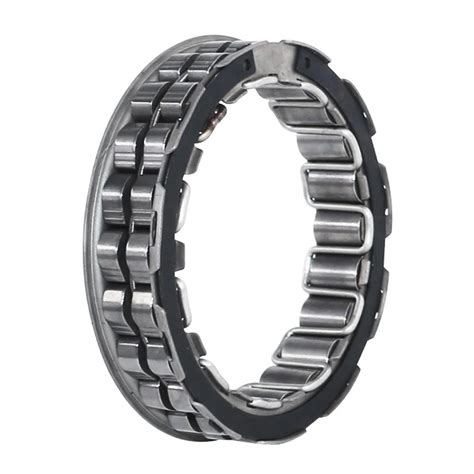

• Retirez la roue libre usagée.
• Graissez la nouvelle roue libre et insérez-la dans son logement en veillant au bon sens de montage.
• Replacez l'anneau élastique pour maintenir la roue libre.

4. Remontage et couples de serrage

Le remontage demande une attention particulière aux couples de serrage.

• Montez le volant moteur sur le vilebrequin en alignant parfaitement le petit trou de lubrification du vilebrequin avec le trou correspondant dans le volant moteur.
• Replacez le carter en veillant à positionner verticalement l'encoche du carter et la tige de la pompe à eau.
• Appliquez le joint de carter (type Three Bond 1215).
• Remontez les 12 vis du carter en les serrant progressivement au couple préconisé (10 Nm en étoile avec frein filet moyen).
• Pour le serrage de l'écrou d'alternateur, les valeurs varient selon les modèles :
• Moteurs 1000 DS : 190 Nm (selon le workshop Multistrada 1000 DS). Certains utilisateurs rapportent des valeurs plus élevées (270-300 Nm) en pratique, mais il est recommandé de suivre les spécifications officielles.
• Alternateurs 2 fils : 20 mkg (environ 196 Nm).
• Alternateurs 3 fils : 27 mkg (environ 265 Nm).
• Utilisez de la pâte à joint et nettoyez soigneusement le plan de joint à l'acétone avant le remontage.
• Remontez tous les autres composants dans l'ordre inverse du démontage.

Points de vigilance et conseils

Plusieurs éléments méritent une attention particulière pour assurer la longévité de votre système de démarrage :

• Vérifiez l'état de la batterie : Une batterie en fin de vie est une cause fréquente de défaillance prématurée de la roue libre. Assurez-vous qu'elle est toujours en bon état et correctement chargée.
• Le couple de serrage de l'écrou d'alternateur est critique. Sur les moteurs 1000 DS, il est souvent préconisé 190 Nm, mais des valeurs plus élevées sont parfois utilisées en pratique. Il est recommandé de consulter le manuel d'atelier spécifique à votre modèle. L'écrou doit être changé à chaque démontage.
• La rondelle en bout d'empilage du vilebrequin doit être parfaitement centrée lors du remontage.
• Nettoyage des plans de joint à l'acétone avant l'application de la pâte à joint est essentiel pour une étanchéité parfaite.
• Différents montages existent selon les modèles de Ducati. Il est donc conseillé de se référer au manuel d'atelier de votre moto pour les spécificités (type d'anneau de maintien, couples de serrage).
• Le coût des pièces pour le remplacement complet (système à galet, poulie, etc.) peut être élevé, avoisinant les 500 € chez certains concessionnaires. Il est parfois possible de trouver la roue libre seule (référence 70140541A pour certains modèles) pour un coût moindre (environ 150-188 €).

Le remplacement de la roue libre peut permettre d'économiser sur la main d'œuvre d'un atelier et de retrouver une moto qui démarre au quart de tour.
