Comprendre le jeu de direction
Le jeu de direction est une pièce d'usure essentielle du vélo, assurant la liaison entre le cadre et l'ensemble guidon/potence/fourche. Il permet la rotation de cet ensemble pour diriger le vélo. Son bon fonctionnement est crucial pour la maniabilité et la sécurité.
Il existe plusieurs standards de jeux de direction, ce qui peut compliquer leur identification et leur remplacement. Les principaux types sont :
- Jeu de direction à visser : Ancien standard, souvent rencontré sur les vélos plus anciens ou certains vélos de ville. Le réglage se fait par un système d'écrou et contre-écrou sur un pivot de fourche fileté.
- Jeu de direction Aheadset : Apparu dans les années 90, il se monte sur un pivot de fourche lisse. La potence se fixe par pincement grâce à des vis.
Les roulements peuvent être de deux types :
- Roulements à billes traditionnels : Billes maintenues par une cage. Économiques mais nécessitent un entretien régulier.
- Roulements à billes scellés (étanches) : Plus performants et durables, moins d'entretien requis. Ils sont protégés de l'humidité et de la poussière par un cache.

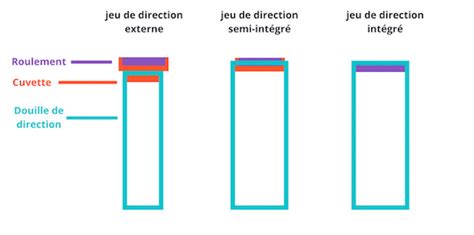

En ce qui concerne le montage dans le cadre, on distingue trois types de jeux de direction :
- Jeu de direction externe : Les cuvettes sont insérées en force à l'extérieur de la douille de direction.
- Jeu de direction semi-intégré : Les roulements se trouvent dans les cuvettes, elles-mêmes positionnées à l'intérieur du cadre.
- Jeu de direction intégré : Il n'utilise pas de cuvettes ; les roulements sont placés directement dans des logements usinés dans le cadre. Ce montage facilite le démontage.
Le pivot de fourche peut être de différents diamètres et formes : droit (1", 1"1/8) ou conique (tapered, par exemple 1"1/8 en haut et 1"1/5 en bas). Il est important de connaître ces dimensions pour assurer la compatibilité avec le cadre.
Pour faciliter l'identification des différents standards, le système SHIS (Standardized Headset Identification System) a été développé. Il permet de caractériser un jeu de direction par un code SHIS haut et un SHIS bas, indiquant le type de cuvette, le diamètre interne de la douille de direction et le diamètre externe du pivot de fourche.
Identification des problèmes courants
Plusieurs signes peuvent indiquer un problème au niveau du jeu de direction :
- Jeu dans la direction : Un mouvement perceptible du pivot dans le cadre lorsque vous freinez et poussez le vélo d'avant en arrière.
- Fourche dure à tourner : Une résistance anormalement élevée lors de la rotation du guidon, ce qui peut indiquer un serrage excessif ou des roulements endommagés.
- Craquements ou bruits anormaux : Peuvent signaler un manque de lubrification ou une usure des roulements.
Un problème fréquent rencontré est la présence d'une ancienne coupelle pour le chemin de roulement qui n'a pas été retirée lors du changement de fourche ou de jeu de direction. Cela peut causer du jeu ou un mauvais alignement.
Un autre point critique est la présence ou l'absence de la rondelle en acier qui cale le roulement inférieur. Chaque cadre possède sa propre rondelle, et si elle est laissée sur l'ancienne fourche, cela peut entraîner un jeu important.
Démontage du jeu de direction
L'opération de démontage peut être délicate et nécessite quelques précautions.
- Préparation : Placez le vélo sur un pied d'atelier. Retirez la roue avant.
- Démontage du poste de pilotage : Desserrez les vis de la potence et le bouchon de direction. Maintenez la fourche pour éviter qu'elle ne tombe. Accrochez le poste de pilotage au cadre avec une sangle pour ne pas endommager les durites de frein.
- Extraction des cuvettes : Utilisez un chasse-cuvettes (ou démonte-cuvette). Insérez l'outil dans la douille de direction et frappez avec un marteau pour déloger les cuvettes l'une après l'autre. Assurez-vous que le chasse-cuvettes est bien en appui sur la cuvette avant de frapper. Une autre méthode consiste à utiliser un chasse-goupille long en tapant sur le bord de la cuvette.
- Démontage du cône de fourche : S'il est nécessaire de le remplacer, utilisez un extracteur spécifique ou, si une encoche est présente sur le té de fourche, un tournevis plat et un marteau pour faire levier. Cette opération est plus délicate et peut nécessiter l'intervention d'un professionnel.
Installation et réglage
L'installation correcte du jeu de direction est primordiale pour éviter tout problème ultérieur.
Installation des cuvettes
Pour insérer les nouvelles cuvettes, il est fortement recommandé d'utiliser un presse-cuvettes. Cet outil assure une insertion droite et sans risque d'endommager la douille de direction.
Montage de l'étoile et des roulements
L'étoile est insérée en force dans le pivot de fourche pour permettre le serrage de la potence Aheadset. Des outils spécifiques existent pour faciliter cette opération, bien qu'elle puisse être réalisée avec un marteau et un guide.
Pour les fourches en carbone, il est préférable d'utiliser un expandeur, moins agressif.
Les roulements, qu'ils soient traditionnels ou scellés, doivent être graissés avant leur mise en place. Respectez impérativement le sens de montage des roulements, en observant attentivement leur forme et leur inclinaison.

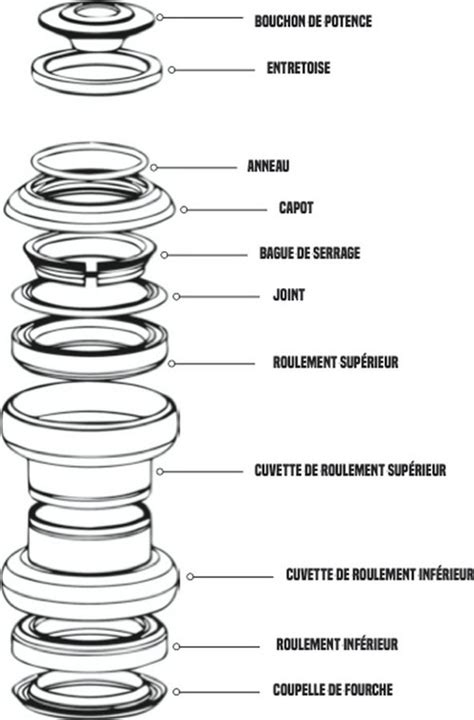

Mise en place de la fourche et réglage
- Cône de fourche : Insérez le cône de fourche jusqu'en butée à l'aide d'un emmanche-cône ou d'un tube.
- Roulements : Graissez et positionnez les roulements.
- Fourche : Remontez la fourche en veillant à ne pas déplacer les roulements.
- Assemblage : Placez ensuite le capot, les entretoises (pour ajuster la hauteur de la potence) et la potence elle-même.
- Serrage : Serrez la vis du bouchon de potence juste assez pour éliminer le jeu. Alignez ensuite la potence avec la roue avant. Serrez progressivement la vis de direction en tapotant la roue au sol pour bien ajuster le jeu.
- Finalisation : Serrez les vis de la potence au couple préconisé par le fabricant avec une clé dynamométrique.
Vérification du jeu
Pour vérifier l'absence de jeu, bloquez le frein avant et faites bouger le vélo d'avant en arrière. Vous ne devez sentir aucun mouvement du pivot dans le cadre. Le guidon doit tourner librement sans résistance.
TUTO - Comment régler un jeu de direction sur un vélo route 🚴 | Decathlon
Entretien régulier
Un entretien régulier du jeu de direction prolonge sa durée de vie et assure un fonctionnement optimal.
- Nettoyage : Nettoyez les éléments du jeu de direction (roulements, cuvettes, pivot) avec un chiffon et un dégraissant.
- Graissage : Appliquez une graisse de qualité sur les roulements, le cône de fourche et les portées de roulement. Cela protège contre l'humidité et la corrosion.
- Inspection : Vérifiez régulièrement l'état des roulements. S'ils sont marqués, rouillés ou grippés, ils doivent être remplacés.
Si un problème persiste ou si vous rencontrez des difficultés, il est conseillé de consulter un professionnel.
