La transmission est un élément crucial du bon fonctionnement de votre Yamaha TMAX 530. Elle assure le transfert de la puissance du moteur aux roues, garantissant ainsi la propulsion du scooter. Comprendre les différentes pièces qui la composent et leur rôle est essentiel pour l'entretien et la longévité de votre véhicule.
Les Composants Clés de la Transmission

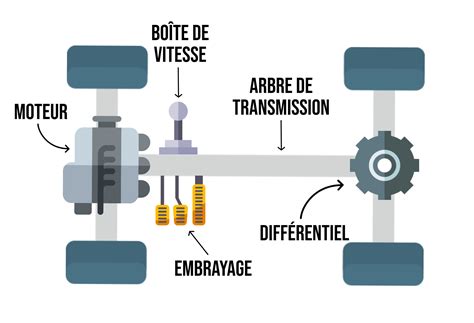

Le système de transmission d'un scooter comme le TMAX 530 est composé de plusieurs pièces maîtresses. Il est important de les connaître pour identifier les besoins en entretien ou en remplacement.
Le Variateur (ou Embrayage Centrifuge)

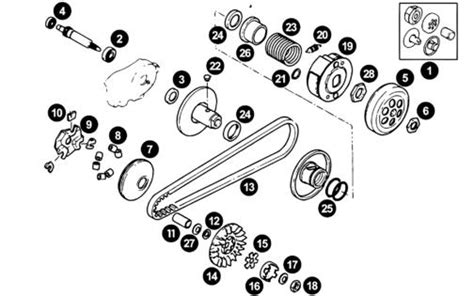

Le variateur, souvent appelé embrayage centrifuge, est le cœur du système de transmission automatique des scooters. Il est responsable de la variation du rapport de transmission en fonction de la vitesse du moteur. Il se compose de plusieurs éléments :
- Les joues : une partie fixe et une partie mobile qui se rapprochent ou s'écartent pour modifier le diamètre de transmission.
- Les galets : des poids qui, sous l'effet de la force centrifuge, poussent la joue mobile et modifient le rapport.
- La joue fixe (ou flasque) : solidaire du vilebrequin.
- La joue mobile (ou plateau) : qui coulisse sur des axes.
- Le ressort de poussée : qui s'oppose à l'action des galets et détermine le régime moteur auquel le variateur commence à engager.
Le bon état des galets (pas d'usure excessive, pas de casse) et du ressort de poussée est fondamental pour une réponse optimale de l'accélérateur et une bonne accélération.
La Courroie de Transmission
La courroie de transmission est l'élément qui relie le variateur à la poulie réceptrice. Elle est généralement en caoutchouc renforcé de fibres pour une meilleure durabilité. Son rôle est de transmettre le mouvement tout en absorbant une partie des vibrations. Une courroie usée ou endommagée peut entraîner une perte de puissance, des à-coups, voire une casse, immobilisant le scooter.

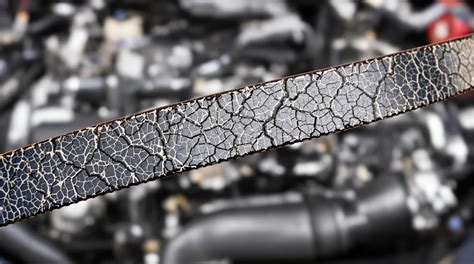

Il est conseillé de vérifier l'état de la courroie lors des entretiens réguliers et de la remplacer selon les préconisations du constructeur ou dès les premiers signes d'usure (craquelures, effilochage, perte de largeur).
La Poulie Réceptrice (ou Jeu de Poulies)
La poulie réceptrice, également appelée jeu de poulies, est située à l'arrière du système de transmission. Elle reçoit le mouvement de la courroie et le transmet à l'embrayage final. Elle est composée de :
- Une joue fixe : solidaire du réducteur.
- Une joue mobile : qui coulisse sur des axes.
- Un ressort de rappel : qui maintient les joues écartées au repos.
Le fonctionnement de la poulie réceptrice est inversé par rapport au variateur. Lorsque le régime moteur augmente, la courroie monte sur le variateur, ce qui force les joues de la poulie réceptrice à se rapprocher, augmentant ainsi le rapport de transmission.
L'Embrayage et le Réducteur
Après la poulie réceptrice, le mouvement est transmis à l'embrayage (souvent un embrayage à mâchoires) qui, lui, est connecté au réducteur (boîte de vitesses simplifiée). Le réducteur a pour fonction de démultiplier le mouvement de rotation avant de l'envoyer à la roue arrière via un pignon et une couronne.
Entretien et Remplacement des Pièces de Transmission
L'entretien régulier des pièces de transmission est essentiel pour garantir la performance et la fiabilité de votre TMAX 530. Les pièces de transmission sont des pièces d'origine Yamaha, neuves et de qualité, conçues pour assurer des composants durables.
Quand vérifier et remplacer ?
- Courroie : à vérifier tous les 5 000 à 10 000 km, selon les préconisations et l'usage. Le remplacement est souvent conseillé entre 15 000 et 20 000 km.
- Galets de variateur : à inspecter lors de chaque remplacement de courroie. Les signes d'usure incluent les facettes, les cassures ou une forme arrondie excessive.
- Ressorts de variateur et de poussée : leur efficacité peut diminuer avec le temps. Un remplacement peut améliorer la réactivité du scooter.
- Poulies et joues : vérifier l'absence de jeu excessif, de fissures ou de marquages importants dus au frottement de la courroie.
Conseils d'achat et d'installation
Il est fortement recommandé d'utiliser des pièces neuves et d'origine Yamaha pour garantir la compatibilité et la performance. Les schémas techniques fournis ne sont pas toujours contractuels, et en cas de doute, il est préférable de faire appel à des professionnels.
Lors de l'ajout d'une pièce au panier, assurez-vous de commander la quantité souhaitée, le prix unitaire indiqué étant pour une seule référence.
Pour toute question technique ou besoin de conseil, n'hésitez pas à contacter le service client. Nos professionnels sont à votre disposition pour vous accompagner au mieux dans le choix et l'installation de vos pièces.
Comment remplacer la courroie de transmission d'un Yamaha Tmax 500
Les pièces proposées à la vente proviennent du catalogue constructeur. Il est possible que certaines pièces doivent être commandées spécialement auprès de Yamaha, ce qui peut influencer les délais de livraison. Référez-vous à la rubrique "Expédition et Livraison" pour plus d'informations.
