Introduction aux problèmes de démarrage et électriques
Les quads TGB, bien que réputés pour leur robustesse, peuvent rencontrer des pannes, notamment au niveau du système électrique et du démarrage. Il est important de noter que pour effectuer des travaux de soudure sur un quad, il ne suffit pas de débrancher la batterie ; il faut également prendre des précautions pour protéger les boîtiers électroniques, comme le suggère l'expérience.
Avant de diagnostiquer une panne, il est crucial de déterminer si elle est apparue immédiatement après une intervention, comme une soudure, ou si le quad a fonctionné entre l'intervention et l'apparition du problème.
Diagnostic du circuit d'alimentation et du Neiman
Pour un diagnostic précis, il est recommandé de suivre une série d'étapes pour vérifier l'alimentation électrique. Dans le cas d'un quad TGB, le Neiman (contacteur à clé) est alimenté par un fil rouge provenant d'un fusible de 30 Ampères.
Les étapes de vérification sont les suivantes :
- Vérifier la présence d'une tension de +12V (tension batterie) sur le Neiman avant de tourner la clé.
- Une fois le Neiman sur la position "ON" (contact mis), vérifier si le +12V sort du Neiman sur le fil noir.
- Le fil noir transporte le +12V vers un fusible de 15 Ampères. Vérifier la présence de cette tension à l'entrée de ce fusible.
- La sortie de ce fusible est un fil brun/rouge. Vérifier si le 12V est présent à la sortie du fusible.
Vérification de l'alimentation des composants clés
Si les étapes précédentes sont validées, il faut ensuite vérifier l'alimentation des composants connectés au fil brun/rouge après le fusible de 15 Ampères.
Ce fil alimente plusieurs éléments par le biais de dérivations :
- Le CDI (ou TCI dans certains cas).
- Le relais de démarreur.
- Les contacteurs de Stop.
Il faut s'assurer que l'alimentation est correcte pour chacun de ces composants.
Comprendre la différence entre allumage TCI et CDI
Il est important de noter que certains schémas peuvent indiquer "CDI" alors que le système d'allumage est en réalité de type TCI (Transistor Controlled Ignition). Cette distinction est pertinente pour le dépannage, car le TCI fonctionne avec une alimentation en 12V continu provenant de la batterie, tandis que le CDI est alimenté en tension alternative fournie par le stator (généralement entre 70 et 200V).
Problèmes spécifiques rencontrés par les propriétaires de TGB
Plusieurs propriétaires de quads TGB ont partagé leurs expériences de panne, offrant des pistes de diagnostic pour des problèmes similaires.
Problèmes de relais de démarrage et de fusibles
Un propriétaire d'un TGB Blade 525 SE a rencontré un problème où le relais de démarrage a fondu au niveau du fusible supérieur. Ce quad a été acheté volontairement en panne, ce qui a permis de l'acquérir à un prix avantageux.
Refus de démarrage avec un "clac" du relais
Pour un TGB Target 425 4x4 de 2009, le problème récurrent est un refus de démarrer, avec seulement un "clac" entendu au niveau du relais de démarreur lorsque le bouton est actionné. Cela peut indiquer un problème d'alimentation du démarreur ou un relais défectueux.
Absence de voyants au contact
Après avoir démonté et remonté un quad, un utilisateur a constaté l'absence de voyants au moment de tourner la clé de contact. Il suspecte une mauvaise connexion ou des fiches inversées, bien qu'il soit septique à ce sujet.
Problèmes de branchement du nouveau compteur
Un propriétaire d'un TGB Blade 550 a remplacé le compteur défectueux. Bien qu'il ait branché la connectique principale à 5 fiches, il reste incertain quant à l'emplacement d'une connectique plus petite.
Perte d'étincelle après une intervention
Sur un TGB 425 - Transfennec de 2008, après une panne en roulant où le démarreur tournait dans le vide, et suite au remplacement de la roue libre du démarreur, le quad n'avait plus d'étincelle à la bougie.
Disparition du compteur après un arrêt
Un utilisateur de TGB Target 460 R-F a constaté la disparition du compteur après avoir arrêté le quad pour ouvrir son garage et tenté de le redémarrer. Les problèmes de compteur sont souvent liés à des connexions électriques défectueuses ou à des composants électroniques eux-mêmes.
Arrêt du quad à haute vitesse et redémarrage impossible

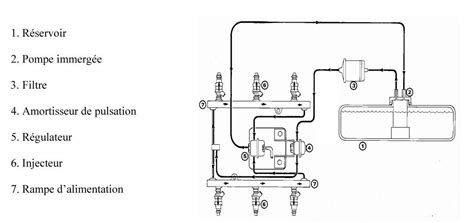

Sur un TGB Avenger 400 Le, le quad s'éteignait à 80 km/h et restait impossible à redémarrer pendant quelques minutes. Ce type de symptôme peut suggérer un problème d'alimentation de carburant, de surchauffe ou un souci électrique lié à la coupure moteur.
Fusible d'allumage qui claque et perte de fonctionnalités
Un propriétaire d'un quad 600 Blade SE EPS rencontre un problème où le fusible d'allumage claque lors de l'actionnement de la gâchette de démarrage. Cela entraîne la cale de la marche avant, la perte du compteur, des feux stop et du klaxon.
Dans un cas similaire, l'inversion du relais de ventilation avec un autre présent a permis au quad de redémarrer temporairement. Cependant, le fusible a fini par reclaquer, indiquant un problème sous-jacent plus profond.
Arrêt soudain et absence de contact
Un utilisateur décrit un arrêt soudain de son quad après quelques mètres seulement, suivi d'une absence totale de contact et d'aucun signe de vie lors des tentatives de redémarrage. Cela peut être dû à une batterie déchargée, un problème de masse, un fusible principal grillé ou un défaut du commutateur d'allumage.
