Le boîtier de pédalier, ou BB (Bottom Bracket), est un composant essentiel du vélo qui relie le pédalier au cadre par l'intermédiaire de roulements. Il existe une multitude de standards de boîtiers de pédalier, souvent incompatibles entre eux. L'identification du standard approprié est cruciale pour assurer la compatibilité avec votre cadre et votre pédalier.
Identification du Standard de Boîtier de Pédalier
Le standard du boîtier de pédalier est généralement gravé ou imprimé directement sur le cadre, souvent dans la partie inférieure du boîtier. Pour un vélo LOOK 555, il est important de connaître ce standard afin de choisir le boîtier adapté.
Standards Courants pour le Vélo de Route en 2025
- BSA (fileté anglais) : Diamètre de 68 mm. C'est le standard historique le plus répandu, connu pour sa fiabilité, sa facilité de démontage (avec l'outil adéquat), son fonctionnement silencieux et son montage ne nécessitant pas d'outils spéciaux. Il reste compatible avec la majorité des pédaliers du marché grâce à des adaptateurs.
- PF30 (Press Fit 30) : Diamètre de jante de 46 mm.
- BB86/BB92 (Press Fit Shimano) : Standards Press Fit courants.
- T47 (fileté) : Diamètre de 47 mm, un standard moderne.
Les fabricants comme Shimano recommandent un boîtier de pédalier spécifique pour chaque pédalier Hollowtech II, et SRAM pour chaque axe GXP ou DUB. La démarche consiste d'abord à identifier le standard du cadre, puis à choisir le boîtier compatible avec le pédalier.

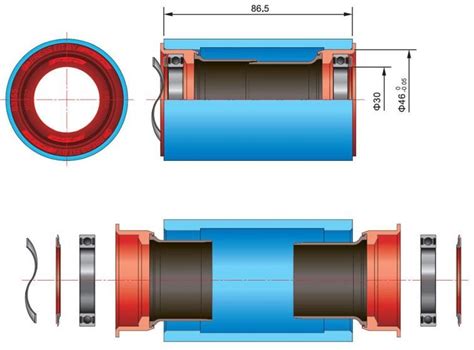

Types de Boîtiers de Pédalier : Vissé vs. Press Fit
Il existe deux grandes familles de boîtiers de pédalier :
- BSA fileté : Se visse directement dans le boîtier du cadre.
- Press Fit : Se monte par pression dans le boîtier, sans filetage.
Le standard BSA fileté est apprécié pour sa simplicité et sa durabilité. Les standards Press Fit (PF30, BB86, BB92) sont apparus pour alléger les cadres, notamment en carbone, et permettre l'utilisation d'axes de pédalier plus larges. Cependant, les boîtiers Press Fit sont souvent sujets à des bruits de craquement dus au mouvement des coupelles dans le boîtier, un problème difficile à résoudre.
Problèmes Courants et Diagnostic des Bruits de Boîtier de Pédalier
Les craquements du boîtier de pédalier sont une source fréquente de bruits sur un vélo de route. Ils peuvent être causés par plusieurs facteurs :
- Coupelles mal serrées (BSA) ou mal enfoncées (Press Fit).
- Roulements usés présentant du jeu.
- Pénétration de contaminants (eau, sable) entre la coupelle et le cadre.
Pour diagnostiquer un problème de boîtier de pédalier, il est conseillé d'appuyer fortement sur les pédales en danseuse lors d'une montée. Si le craquement s'intensifie, le boîtier est probablement en cause. Le remède implique généralement le démontage, le nettoyage, l'application de graisse sur les filets (BSA) ou d'un frein-filet léger sur les coupelles (Press Fit), et un remontage précis au couple recommandé.
Durée de Vie et Remplacement du Boîtier de Pédalier
La durée de vie d'un boîtier de pédalier varie en fonction de sa gamme et de son utilisation. Les boîtiers d'entrée/milieu de gamme durent généralement entre 10 000 et 20 000 km, tandis que les versions en roulements céramique peuvent atteindre 30 000 km et plus.
Signaux d'Usure
- Jeu latéral perceptible sur les manivelles.
- Résistance accrue au pédalage.
- Craquements ou bruits de roulement dégradé.
Le remplacement d'un boîtier de pédalier BSA fileté standard coûte entre 10 € et 40 € et est relativement simple. Les boîtiers à roulements céramique, plus coûteux (150 € à 400 €), offrent une longévité supérieure et une légère réduction de la résistance au roulement.
Compatibilité entre Pédaliers et Boîtiers de Pédalier
La compatibilité entre le pédalier et le boîtier de pédalier est primordiale. Shimano utilise l'axe Hollowtech II (24 mm), tandis que SRAM a historiquement utilisé l'axe GXP (24/22 mm) et impose désormais son standard DUB (29 mm) sur ses groupes haut de gamme.
Des adaptateurs existent (par exemple, de Token ou Wheels Manufacturing) pour monter des pédaliers SRAM DUB sur des boîtiers BSA ou PF30 conçus pour Shimano, et inversement. Il est essentiel de toujours vérifier la compatibilité avec le cadre et l'axe du pédalier avant tout achat.
Le Standard T47 : Un Compromis Moderne
Le standard T47 est un standard fileté de 47 mm qui vise à combiner les avantages du BSA (filetage, silence) et du Press Fit (large diamètre, acceptation d'axes larges). Il offre un montage silencieux et démontable comme le BSA, tout en permettant l'utilisation d'axes de pédalier de 30 mm ou plus. Le T47 gagne en popularité, notamment sur les vélos gravel et certains cadres route haut de gamme, étant considéré par beaucoup comme un excellent compromis pour éviter les craquements du Press Fit tout en acceptant les axes modernes.
Montage et Démontage du Boîtier de Pédalier

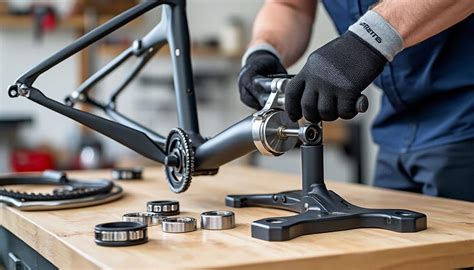

Le montage et le démontage d'un boîtier de pédalier nécessitent des outils spécifiques, notamment la clé de boîtier adaptée (par exemple, Shimano TL-BB12, Park Tool BBT-9). La procédure de démontage implique de retirer les manivelles, puis de dévisser le boîtier en sens anti-horaire pour le côté droit (filetage gauche) et en sens horaire pour le côté gauche (filetage droit).
Au remontage, il est crucial d'appliquer de la graisse sur les filets (pour les boîtiers filetés) et de serrer au couple recommandé (généralement entre 35 et 50 Nm selon le fabricant). Un serrage insuffisant peut causer des craquements, tandis qu'un serrage excessif peut endommager le filetage, en particulier sur un cadre en carbone.
Boîtiers de Pédalier Céramique : Performance et Coût
Pour les cyclistes parcourant plus de 8 000 km par an et recherchant des performances optimales, les boîtiers de pédalier en céramique peuvent être un investissement judicieux. Ils réduisent la résistance au roulement de 2 à 5 watts par rapport aux boîtiers en acier standard, selon les fabricants. Sur un effort de longue durée, cela se traduit par une économie d'énergie mesurable.
Leur durée de vie prolongée (plus de 30 000 km) les rend rentables sur le long terme par rapport aux boîtiers en acier nécessitant un remplacement plus fréquent. Cependant, les roulements céramique peuvent être plus sensibles à l'eau et aux contaminants si les joints ne sont pas parfaits.
Boîtiers de Pédalier Campagnolo Ultra Torque
Les boîtiers de pédalier Campagnolo Ultra Torque sont exclusifs au système éponyme de la marque et incompatibles avec les systèmes Shimano et SRAM. Ce système divise l'axe en deux parties, chacune intégrée à une manivelle, et le boîtier ne contient que deux roulements extérieurs qui s'assemblent au centre. Bien que ce design soit élégant, il est entièrement propriétaire. Des adaptateurs de marques tierces peuvent parfois permettre de monter un pédalier Ultra Torque sur des cadres à boîtier Press Fit 86, mais cela nécessite une vérification attentive de la compatibilité.
Conseils de Montage et Entretien
Les craquements après le remplacement d'un boîtier de pédalier sont souvent dus à un couple de serrage insuffisant ou à l'absence de lubrification. Pour un boîtier BSA neuf, il est essentiel d'appliquer de la graisse sur les filets avant le vissage afin de faciliter le serrage et d'éviter que le boîtier ne coince.
Pour un boîtier Press Fit neuf, assurez-vous que les coupelles sont parfaitement enfoncées à l'aide d'un outil spécifique et appliquez un frein-filet léger (type Loctite bleu) sur l'interface plastique/carbone. Un rodage de 50 km après le montage peut être nécessaire pour que les composants se stabilisent.
Tuto : Comment remplacer le boîtier de pédalier
Un cycliste a mentionné posséder un LOOK 555 de 2005 et en être entièrement satisfait, le décrivant comme assez rigide et très confortable. Il est important de noter que la garantie d'un vélo d'occasion n'est plus valable pour le nouvel acquéreur.
