Présentation du système d'embrayage
L'embrayage est un composant essentiel du système de transmission de tout véhicule, y compris les tracteurs agricoles. Il permet de connecter et déconnecter le moteur de la boîte de vitesses, rendant ainsi possible le changement de rapport et l'arrêt du véhicule sans caler le moteur. Pour le tracteur Renault 103-14, comme pour de nombreux autres modèles, le système d'embrayage peut être constitué de plusieurs pièces clés.
Parmi ces pièces, on retrouve la plaque de pression (référence 458231005111) et le disque d'embrayage (références 458331008712 ou 458331008716). Ces éléments sont cruciaux pour le bon fonctionnement de l'embrayage.
Spécificités de l'embrayage du Renault 103-14
Le tracteur Renault 103-14 est généralement équipé d'un embrayage à double disque. Cette configuration permet une commande indépendante des disques, offrant ainsi une plus grande flexibilité et performance lors de l'utilisation. Il est important de noter que certains ensembles sont livrés sans butée, ce qui signifie que la butée peut être une pièce à commander séparément ou réutilisée si elle est en bon état.

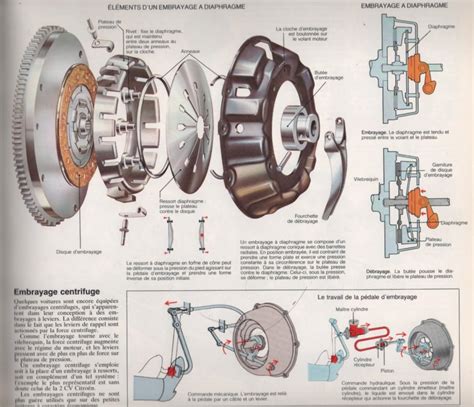

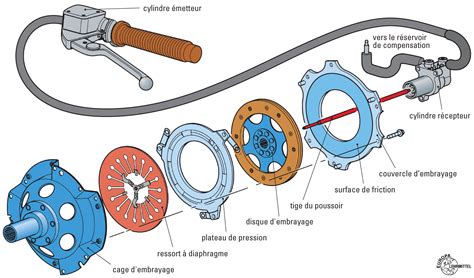

Les figures 1 et 2 illustrent des exemples de composants d'embrayage, mettant en évidence la plaque de pression et le disque d'embrayage. Ces illustrations, bien que génériques, aident à visualiser l'agencement des pièces.
Composants et types de disques d'embrayage
La marque LUK propose plusieurs options pour le système d'embrayage, adaptées aux besoins spécifiques. On distingue notamment :
- LUK Embrayage double commande indépendante organique disque seul : Ce type de disque, avec des dimensions de 45 x 50 mm et 18 cannelures, utilise une garniture en matériau organique. Il est représenté par la figure 3.
- LUK Disque d'embrayage 310TSFA : Ce disque, également avec une garniture organique, est équipé d'un amortisseur de torsions. Ses dimensions sont de 26,7 x 30 mm avec 16 cannelures, comme le montre la figure 4.
- LUK Disque d'embrayage 310TDCA : Ce modèle utilise une garniture en matériau fritté (métal fritté à 8 pastilles) et intègre un amortisseur de torsions. Il possède 16 cannelures et des dimensions de 27 x 30 mm, illustré par la figure 5.
Les disques d'embrayage peuvent varier en termes de matériau de garniture (organique ou fritté) et de présence d'amortisseurs de torsions, influençant ainsi leur performance et leur durabilité.
Autres pièces et considérations techniques
Le système d'embrayage peut également inclure d'autres composants importants. Par exemple, la figure 6 montre un élément de dimensions 106 x 141 x 21 mm, identifié comme une Zapfwellenkupplung (embrayage de prise de force), sans boîtier.
La figure 7 représente une pièce aux dimensions de 65 x 96 x 23 mm, associée à l'avancement.
Il est crucial de noter que les pièces de rechange proposées ne sont pas toujours des pièces d'origine. Tous les prix sont indiqués en Euros hors taxes et sont sujets à d'éventuelles erreurs.
Kits d'embrayage complets et pièces associées
Pour le tracteur Renault 103-14 et d'autres modèles similaires de la marque Claas/Renault (tels que 103.54, 103/14, 106/14, 751, 752, 780, 781, 782, 851, 891, 95/12, 95/14, 951, 981), des kits d'embrayage complets sont disponibles. Un kit d'embrayage pour tracteur agricole comprend généralement un mécanisme, un ou deux disques, une ou deux butées, et le roulement pilote. Un kit complet contient toutes les pièces nécessaires au remplacement en atelier.
Les pièces constituant ces kits sont sélectionnées pour leur qualité et leur fiabilité. Il est souvent plus avantageux de remplacer l'ensemble plutôt qu'une seule pièce au détail. La qualité des butées d'embrayage et des roulements pilotes est particulièrement importante, car une butée défectueuse peut entraîner la destruction du mécanisme.
Conseils de montage et vérifications
Lors du montage d'un kit d'embrayage agricole, un examen minutieux des pièces périphériques est indispensable. Cela inclut le volant moteur et les différents joints spi. Ces éléments, s'ils sont usés ou endommagés, peuvent compromettre la durée de vie du nouvel embrayage.
Le système de commande de l'embrayage nécessite également une attention particulière. Il faut vérifier l'état du câble, de la tringlerie et, le cas échéant, du circuit hydraulique.
En option, pour ce type de montage, il est possible de remplacer le joint spi.
Si vous avez des questions avant ou pendant le montage de votre embrayage, n'hésitez pas à contacter le vendeur. Une assistance reste disponible après l'achat.
