Le débridage de la valve d'échappement sur une Yamaha TDR est une opération courante pour libérer le plein potentiel du moteur deux temps. Ce système, appelé YPVS (Yamaha Power Valve System), permet de faire varier la hauteur de la lumière d'échappement afin d'optimiser le couple à bas régime et la puissance à haut régime. Comprendre son fonctionnement et savoir comment le débrider est essentiel pour les propriétaires de TDR souhaitant améliorer les performances de leur moto.
Comprendre le système YPVS
Le système YPVS est un mécanisme complexe qui agit sur la lumière d'échappement du cylindre. Son rôle principal est de modifier la section de sortie des gaz en fonction du régime moteur. À bas régime, la lumière est réduite pour favoriser le couple, tandis qu'à haut régime, elle s'élargit pour permettre une meilleure évacuation des gaz et ainsi augmenter la puissance.
Fonctionnement et composants

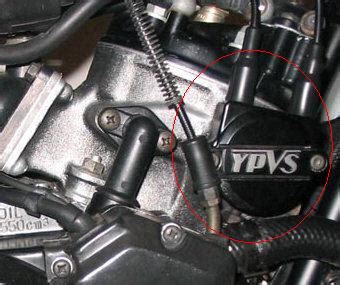

Le boîtier de commande de l'YPVS se trouve généralement sous le réservoir. Il est relié à une poulie située au niveau de la sortie d'échappement du cylindre. Cette poulie, actionnée par des câbles, commande la rotation d'un volet (la "queue" de la valve) qui ajuste la section de la lumière d'échappement. Sur les anciennes versions de TZR, la valve était simplement tournée à 180°. Sur les TDR, la valve peut avoir jusqu'à quatre positions possibles, et son réglage précis est crucial pour le bon fonctionnement du moteur.
Les différentes configurations de valve
Il est important de noter qu'il existe différentes configurations de valves, notamment en fonction de l'année modèle de la moto. Les modèles plus anciens, comme certaines TZR, avaient une valve dont l'empreinte était en forme de losange, tandis que les TDR peuvent présenter des variations. Il est essentiel de se référer à la revue technique spécifique à votre modèle pour connaître le réglage exact.
Les étapes du débridage de la valve d'échappement
Le débridage de la valve d'échappement sur un TDR peut impliquer plusieurs actions, allant du réglage des câbles à la modification physique de certains éléments.
Vérification et réglage des câbles
Une étape préliminaire consiste à vérifier le bon fonctionnement du système. Mettez le contact pour que la valve effectue son cycle aller-retour, puis coupez le contact. Retirez ensuite la vis de 10 mm maintenant le support des câbles de la valve et retirez doucement la poulie. Cela permet d'accéder à la "queue" de la valve et de vérifier son empreinte (losange ou rectangle).
Dans le cas d'une empreinte en losange, un "coup de pointeau" doit être visible. En position ouverte et débridée, ce coup de pointeau doit être quasiment en face de l'échappement. Si, une fois la poulie remontée et les câbles réglés, la valve n'est pas parfaitement alignée avec le conduit d'échappement en position débridée, il est possible que la poulie ait été montée dans la mauvaise position. Il faut alors la redémonter et la replacer dans l'autre position possible.
Le réglage des câbles est primordial. Il faut s'assurer qu'ils sont tendus, mais avec un léger jeu pour permettre le bon mouvement de la poulie et de la valve. Un réglage incorrect des câbles peut empêcher la valve d'atteindre sa position de débridage optimale.
Débridage du pot d'échappement
Outre la valve elle-même, le pot d'échappement peut également comporter des restrictions. Sur les TDR, le débridage du pot de détente est une autre opération qui peut libérer de la puissance. Il s'agit souvent de retirer une petite rondelle insérée dans la sortie du pot. Cette opération peut nécessiter des outils spécifiques, comme une meuleuse pneumatique, et doit être réalisée avec précaution pour ne pas endommager le pot.
Il est à noter que le doublage interne du pot avec de la laine de roche ne constitue pas une bride et n'a pas besoin d'être retiré.
Problèmes de carburation après débridage
Après le débridage de la valve d'échappement, il est fréquent de rencontrer des problèmes de carburation qui peuvent limiter les performances. Une mauvaise carburation peut se manifester par des ratés, un manque de puissance ou un moteur qui bloque à un certain régime.
Diagnostic et réglage
Un problème de carburation peut être lié à une prise d'air au niveau du carburateur ou à un mauvais réglage de la richesse. Il est conseillé de vérifier tous les serrages du carburateur. La couleur de la bougie est un indicateur clé :
- Bougie blanche : mélange trop pauvre. Il faut augmenter la taille du gicleur principal.
- Bougie noire : mélange trop riche. Il faut diminuer la taille du gicleur principal.
- Couleur café au lait : carburation idéale.
Avant de changer le gicleur, il est possible d'essayer d'ajuster la vis de richesse. Serrez-la d'un tour, puis essayez, et desserrez-la d'un tour, puis essayez à nouveau. L'objectif est d'obtenir une couleur de bougie idéale.
Attention : rouler avec un mélange trop pauvre (bougie blanche) présente un risque de perçage du piston.
Régler un carburateur +CODE PROMO SCOOTFAST
Le rôle du filtre à air
Un filtre à air encrassé ou absent peut également causer des problèmes de carburation. Si le filtre est trop vieux, il peut être aspiré par le moteur, causant des dommages. Il est donc impératif de s'assurer que le filtre à air est propre et en bon état.
Performances et attentes
Une fois correctement débridée, la Yamaha TDR peut atteindre des performances significativement améliorées. Des utilisateurs rapportent des vitesses allant jusqu'à 140 km/h, voire plus, avec le pot débridé et une bonne carburation. Le moteur peut monter dans les tours jusqu'à 12000 tr/min sans que cela ne coûte une fortune en modifications.
Cependant, il est important de garder à l'esprit l'âge de la moto. Une TDR de 17 ans, même débridée, ne pourra pas rivaliser avec des machines modernes. Les performances doivent être jugées en fonction de l'état général de la moto, du pot (d'origine débridé ou adaptable), et des réglages effectués.
Un silencieux en mauvais état, avec des fuites, peut également affecter les performances, notamment sur les rapports intermédiaires.
Considérations supplémentaires
Le débridage de la valve d'échappement et du pot peut entraîner une légère augmentation de la consommation de carburant, de l'ordre d'un litre aux 100 km.
Il est également pertinent de mentionner que d'autres modifications, comme le changement des clapets (fibres ou carbones), peuvent être envisagées pour optimiser davantage les performances, bien que ceux-ci soient souvent plus réservés aux machines de cross.
