La remise en route d'une moto ancienne peut parfois réserver des surprises, notamment lors du démontage et de la restauration de ses composants. Le carburateur Gurtner M20D, avec sa cuve oblique, fait partie de ces pièces qui nécessitent une attention particulière. Ce guide détaillé, basé sur une discussion d'experts, vous accompagnera à travers les différentes étapes du démontage, du nettoyage, et des interrogations courantes liées à ce modèle spécifique.
Identification et premières observations
Lors du démontage, il n'est pas rare de constater des mélanges de pièces entre différents modèles. C'est le cas pour le carburateur Gurtner M20D, où le corps du flotteur peut être identifié comme M20, tandis que l'autre partie porte la mention M20D. Bien que les pièces internes semblent appartenir au modèle M20, cette disparité soulève des questions sur la compatibilité et le fonctionnement optimal.
Une autre observation concerne l'usure de certaines pièces en cuivre. Il est essentiel de diagnostiquer l'état de ces composants pour garantir la bonne étanchéité et le bon fonctionnement du carburateur. La saleté accumulée, souvent due au temps et à l'humidité, peut donner l'impression d'une usure prononcée, alors qu'il s'agit simplement de sulfatation de l'aluminium.
Nettoyage du carburateur : méthodes et précautions
Le nettoyage d'un carburateur encrassé peut s'avérer délicat. Plusieurs méthodes sont envisageables, mais il convient de choisir celle qui préserve l'intégrité des pièces tout en assurant une propreté efficace.
Techniques de nettoyage courantes
- Laine d'acier 000 : C'est une méthode recommandée pour frotter les pièces en aluminium et éliminer la sulfatation. Elle est moins agressive que d'autres abrasifs et permet de retrouver l'aspect d'origine des composants.
- Vinaigre bouilli : Bien que parfois suggéré, son utilisation peut mener à des réactions chimiques indésirables et potentiellement endommager certaines pièces. De plus, son odeur peut être incommodante.
- Machine à ultrasons : Efficace pour le nettoyage en profondeur, elle est plus adaptée aux petites pièces de joaillerie. Son utilisation pour un carburateur peut être coûteuse et pas toujours nécessaire.
- Jus de citron : Une alternative potentiellement plus agréable en termes d'odeur que le vinaigre, mais son efficacité sur les dépôts tenaces reste à prouver.
- WD40 : Utile pour le déblocage et la protection contre la corrosion, il peut être utilisé en complément d'autres méthodes de nettoyage.
Il est crucial de noter que certaines méthodes, bien que potentiellement efficaces, peuvent entraîner des complications personnelles, notamment dans le cadre de la vie de couple. Il est donc conseillé de procéder au nettoyage dans un lieu adapté, voire chez un ami, pour éviter tout désagrément.
Démontage/nettoyage carburateur débroussailleuse stihl fs 76 [Tuto]
Démontage et remontage : points clés

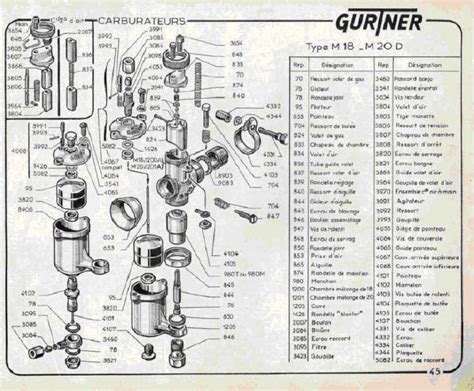

Le démontage complet du carburateur Gurtner M20D permet d'accéder à toutes ses composantes pour un nettoyage minutieux. Lors du remontage, plusieurs interrogations peuvent survenir, notamment concernant l'assemblage des différentes parties et le choix des joints.
Assemblage et étanchéité
Une question fréquente concerne le nombre de joints à utiliser lors de la jonction entre le corps du carburateur et la cuve. Dans le cas du Gurtner M20D, il est important de distinguer les joints d'assemblage du corps de ceux de l'arrivée d'essence.
- Le boulon d'assemblage assure l'étanchéité entre le corps et la cuve. L'utilisation d'un seul joint en fibre de plomberie est généralement suffisante.
- Les joints référencés 78 sont destinés au raccord d'arrivée d'essence sur la cuve, et non à l'étanchéité entre le corps et la cuve.
- L'étanchéité entre le corps et la cuve se fait par une portée conique, ce qui signifie que la précision de l'ajustement est primordiale.
En cas de doute sur l'étanchéité de la portée conique, il est conseillé de vérifier son état et de s'assurer qu'elle est exempte de toute imperfection. L'utilisation de joints fibre de plomberie classiques, adaptés aux dimensions requises, est préconisée.
Désassemblage des gicleurs
Le gicleur principal et le gicleur d'aiguille peuvent être séparés par dévissage. Il est toutefois essentiel de procéder avec douceur et délicatesse, car ces pièces sont fragiles et peuvent se casser en cas de manipulation brutale. L'usure ou les griffures sur ces composants peuvent rendre leur identification difficile.
Différences entre M20 et M20D
La distinction principale entre le carburateur Gurtner M20 et le M20D réside dans le montage du starter. Le "D" dans M20D signifie "Double", indiquant la présence d'un système de starter plus élaboré, souvent commandé par câble, contrairement au M20 où le starter peut être une simple tirette solidaire du volet.
Il est important de s'assurer que la buse et le gicleur principal sont adaptés au modèle de moteur pour lequel le carburateur est destiné. Les numéros inscrits sur les gicleurs, tels que 31, 32 ou 34, correspondent à leur diamètre. Un diamètre plus grand signifie un passage de carburant plus important, résultant en une carburation plus riche.
Réglages et mise au point
Une fois le carburateur nettoyé et remonté, les réglages fins sont essentiels pour un fonctionnement optimal du moteur.
Position du pointeau et de l'aiguille
Bien que le manuel de réparation (RTM) ne fournisse pas toujours de réglages précis pour la position du pointeau et de l'aiguille, il est possible de les ajuster. Une approche courante consiste à régler ces composants au milieu de leur course réglable. Par la suite, le comportement de la moto permettra d'affiner ces réglages. Les traces d'usure sur les pièces peuvent également donner des indications sur leur positionnement d'origine.
Le système de starter
Le système de starter, ou commande d'air, vise à enrichir le mélange air-carburant pour faciliter le démarrage à froid. Il existe deux principes principaux :
- Obturation de l'entrée d'air : Un volet ou un système similaire réduit la quantité d'air admise, augmentant ainsi la dépression sur le diffuseur et entraînant le carburateur.
- Dérivation d'air : Un circuit secondaire permet d'injecter un mélange air-carburant plus riche directement dans la buse, lorsque le boisseau est au ralenti.
Dans certains cas, on retrouve également un "titillateur", souvent sous forme de poire, qui permet d'envoyer une petite quantité de carburant dans la buse pour faciliter le démarrage. Ce système est encore présent sur de nombreux petits moteurs modernes (tronçonneuses, tondeuses).
Conclusion provisoire et prochaines étapes
Le processus de restauration d'un carburateur Gurtner M20D peut être long et semé d'embûches, mais il est gratifiant. La patience, la minutie et la recherche d'informations sont les clés du succès. La création de tutoriels détaillés, comme celui réalisé, contribue à aider les novices dans leurs propres projets de restauration.
La recherche de pièces spécifiques, comme les joints de dimensions particulières, peut s'avérer compliquée. Il est parfois nécessaire de faire preuve d'ingéniosité pour trouver des solutions adaptées, en explorant les magasins de plomberie, de fournitures automobiles ou en consultant des spécialistes.
