Les systèmes BMS BionX, souvent montés sur les batteries alimentant les vélos Matra, présentent une tendance récurrente aux pannes. Cet article se propose d'analyser les causes possibles et les solutions envisageables face à ces dysfonctionnements.
Diagnostic d'une batterie Matra défaillante
Lorsqu'une batterie Matra, ici un modèle 48V, ne fonctionne plus, les symptômes sont souvent clairs : l'appui sur le bouton d'alimentation ne produit aucun effet et la recharge est impossible. Un premier examen peut révéler une tension extrêmement faible, de l'ordre de 1,6V par cellule au lithium. Cette valeur est anormalement basse et rend toute tentative de recharge ultérieure inopérante.
Bien que des cellules individuelles puissent parfois "lâcher", une batterie totalement déchargée suggère souvent une auto-décharge prolongée pour une raison à identifier. Le coupable le plus fréquent est un court-circuit sur le BMS BionX, qui provoque cette vidange anormale de la batterie.
Versions du BMS BionX et leurs limitations
Le modèle BMS BionX version 6.2, remplacé par la version 6.3 en 2017, présente des limitations notables. Ces anciennes versions ne disposent pas de fonction de veille profonde. De plus, elles ont une tendance à déséquilibrer les cellules de 30 à 50 mV par an. Lorsque les cellules sont déjà dégradées, il devient impossible de tester le BMS avec ces cellules.
Tentatives de réparation et tests
Face à une batterie déchargée, une approche consiste à récupérer le faisceau principal et à le greffer sur une batterie de configuration 13S. Après reconnexion de tous les fils, le branchement du chargeur est effectué pour tenter de "réveiller" le BMS.

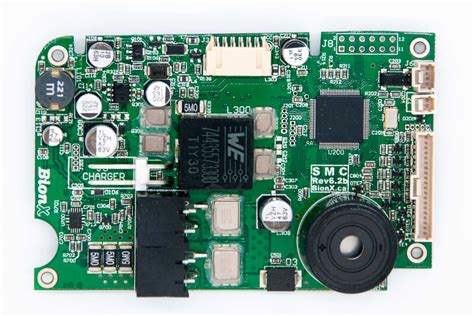

Dans certains cas, une observation attentive permet de détecter un échauffement anormal sur une partie de la carte du BMS BionX. L'utilisation d'une caméra thermique peut confirmer cette constatation, en identifiant les composants qui chauffent excessivement. Cet échauffement peut indiquer qu'au moins l'un des composants est en court-circuit, expliquant ainsi la décharge complète de la batterie.
Il est important de noter qu'un échauffement simultané de deux composants ne signifie pas nécessairement qu'ils sont tous deux défectueux. Souvent, le court-circuit d'un composant peut entraîner l'échauffement du composant qui l'alimente.
Un test au multimètre sur le composant suspecté peut confirmer un court-circuit. Si le composant est retiré et qu'il est effectivement en court-circuit, mais que la carte elle-même ne présente pas de court-circuit, l'autre composant suspect peut alors être considéré comme potentiellement fonctionnel. L'identification de ce composant endommagé est une étape cruciale.
Remplacement d'un composant défectueux
Après avoir identifié et retiré le composant défectueux, il est possible de reconnecter l'ensemble à une batterie fonctionnelle et de brancher le chargeur. Si le BMS se "réveille", une lumière indicatrice (souvent orange) s'allumera, signifiant que la batterie est en charge. Un test du BMS lui-même peut également être effectué pour vérifier son bon fonctionnement.
Alternatives et reconditionnement de batteries BionX
La société EbikeBC propose des services de réparation et de remise à neuf des batteries BionX, ainsi que d'autres marques de vélos électriques. Plusieurs solutions existent pour remplacer les batteries de vélos électriques plus anciens équipés de systèmes BionX, notamment l'installation de blocs-batteries dans des boîtiers adaptés ou le reconditionnement du boîtier de batterie existant.

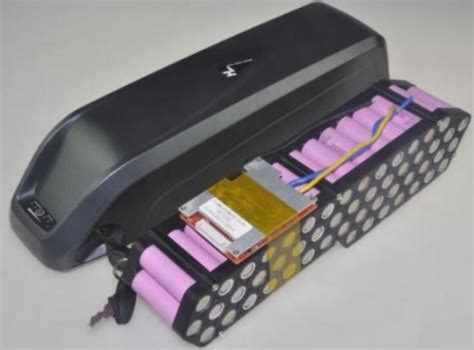

Le processus de reconditionnement implique l'ouverture de la batterie d'origine, le remplacement des éléments défectueux par de nouvelles cellules Li-Ion (Samsung, LG, Panasonic) et la garantie d'une capacité et de performances similaires ou supérieures. Ces batteries reconditionnées sont protégées par un BMS contre les surintensités, les sous-tensions, les surtensions de charge et assurent l'équilibre de tension des cellules pour garantir la sécurité et la durabilité.
Pour des diagnostics complets et garantis, il est souvent nécessaire d'envoyer la batterie complète, le contrôleur et le système moteur afin de procéder à des tests approfondis avant et après le remplacement des cellules.
Solutions alternatives pour les systèmes BionX
Certains utilisateurs ont expérimenté des solutions alternatives, comme l'utilisation d'un système BMS chinois standard 13S avec fonction d'équilibrage, couplé à des convertisseurs DC/DC pour fournir les tensions nécessaires (+5V et +12V). Un relais opéré par le +5V et un interrupteur externe permettent de gérer la connexion de la batterie au système. Cette approche peut permettre au système de fonctionner, bien que certaines fonctions comme l'indicateur de charge, la régénération ou l'odomètre puissent présenter des anomalies.
La communication sur le bus CanBus des systèmes BionX peut être interceptée et analysée à l'aide d'un Arduino pour tenter de décoder les codes de tension de batterie, de niveau de charge, ou d'activation de la régénération. Cependant, l'intégration physique de l'Arduino dans le boîtier de batterie peut nécessiter des modifications importantes du câblage.
Concevoir une Batteries 12V avec BMS 3S 60A et des Lithium-Ion 18650
Comprendre le système BionX
Le système BionX, conçu au Canada, a été un précurseur dans le domaine des vélos électriques et a été adopté par de nombreuses marques renommées comme Matra, KTM, Trek et Smart. Les systèmes 48V représentent la version la plus évoluée, offrant une puissance et un couple moteur accrus. Historiquement, ces systèmes ont équipé des modèles haut de gamme, notamment chez Matra (I Step X480, I-Swing).
Les systèmes BionX se déclinent en plusieurs versions, dont les modèles DV où la batterie est fixée sur le triangle du cadre. La société BionX n'existant plus, le recours au service après-vente officiel n'est plus possible, rendant les solutions de reconditionnement et de réparation indépendantes d'autant plus importantes.
Composants et fonctionnalités du système BionX
- Capteur de couple intégré : Essentiel pour une assistance au pédalage réactive et naturelle.
- Capteur de freinage : Un interrupteur magnétique connecté à la console coupe l'assistance et active le mode régénératif lors du freinage.
- Contrôleur RC3 et écran DS3 (optionnel) : Compatible avec des cassettes 8, 9 et 10 vitesses.
- Console G2 : Amovible, avec écran illuminé et indicateur d'état de charge. Offre une sortie DC (6V par défaut, ajustable).
- Support central : Disponible pour tous les systèmes BionX.
Avertissements importants : Il est déconseillé de déconnecter le système lorsqu'il est en marche. Les batteries BionX doivent exclusivement être rechargées avec des chargeurs BionX spécifiques.
Les nouvelles batteries BionX 48V intègrent un mode de veille profonde pour économiser l'énergie. Ce mode s'active automatiquement en fonction de l'état de charge et de la durée de latence.
Il est recommandé de maintenir le système BionX en marche pendant le roulage pour bénéficier des fonctions de freinage régénératif, de compteur de vitesse et d'odomètre.
Installation et compatibilité
L'installation de la roue arrière doit être effectuée avec soin, en s'assurant du bon positionnement du disque de frein. Les systèmes BionX peuvent présenter une certaine compatibilité entre différentes tensions (par exemple, 36V et 48V), bien que des protocoles de communication comme CANBus et I2C jouent un rôle crucial.
En cas de problème persistant, décharger complètement la batterie puis la recharger peut parfois résoudre le dysfonctionnement. L'utilisation d'un bloc d'alimentation BionX 26V peut être nécessaire pour certaines procédures.
Problématiques récurrentes et réputation des systèmes BionX
Sur les forums spécialisés, la réputation de BionX est parfois mitigée, certains utilisateurs rapportant des problèmes de fiabilité et des coûts de réparation élevés. L'intégration du contrôleur directement dans le moteur, bien qu'esthétique, peut compliquer les réparations et le remplacement des composants.
La philosophie de conception de BionX, avec des composants propriétaires et des réparations souvent effectuées par des techniciens agréés, limite les possibilités de "hotrodding" ou de modifications DIY par rapport à d'autres systèmes.
Le freinage régénératif
Une fonctionnalité distinctive des kits BionX est le freinage régénératif. Lors de la descente, le moteur agit comme un frein, renvoyant de l'énergie à la batterie. Cette fonction s'active par une légère pression sur le frein arrière et peut être ajustée. Elle permet de limiter l'usure des freins conventionnels et de récupérer de l'énergie, bien qu'elle puisse altérer la sensation de roue libre du vélo.
Le capteur de couple
Le capteur de couple intégré au moteur BionX est reconnu pour son excellente performance, offrant une assistance au pédalage très naturelle et réactive. Il incite le cycliste à contribuer à l'effort, augmentant ainsi l'autonomie.
Comparaison avec d'autres systèmes d'assistance électrique
Les systèmes BionX, avec leur moteur à entraînement direct (direct drive), se distinguent des moteurs à engrenages plus compacts, souvent présents sur les vélos électriques plus récents. Bien que le moteur BionX puisse être plus volumineux, il est réputé pour sa fiabilité, son silence et son efficacité, notamment grâce à l'intégration du contrôleur dans le moteur.
L'installation d'un kit BionX est généralement rendue plus aisée par cette intégration, réduisant le nombre de câbles apparents. Les consoles BionX offrent une information claire sur l'état de la batterie, la vitesse et la distance parcourue.
Avantages et inconvénients des kits de conversion
La conversion d'un vélo classique en vélo électrique à l'aide d'un kit BionX présente l'avantage de pouvoir retrouver un vélo traditionnel en retirant le kit. Bien que le coût initial d'un kit BionX soit élevé, il peut représenter un investissement judicieux par rapport à l'achat d'un vélo électrique complet, surtout si le vélo de base est de bonne qualité.
Cependant, pour des usages intensifs comme le VTT, la puissance de 250W des kits BionX peut se révéler limitante, manquant de couple par rapport à des systèmes plus puissants ou à des moteurs centraux.
