Réparation d'un orgue électronique Yamaha : Guide complet

La réparation d'un orgue électronique Yamaha peut sembler complexe, mais en suivant une approche méthodique, il est possible de diagnostiquer et de résoudre de nombreux problèmes courants. Ce guide vous aidera à identifier la source des pannes et à entreprendre les réparations nécessaires, en conservant autant que possible le fonctionnement original de l'instrument.

Diagnostic initial : Identifier les symptômes

Avant toute intervention, il est crucial de bien cerner les symptômes de la panne. Différents problèmes peuvent se manifester, affectant soit des sections spécifiques de l'orgue, soit l'ensemble de l'appareil.

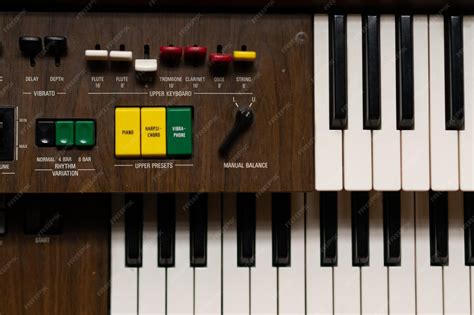

Problèmes liés au clavier supérieur

Un problème fréquemment rencontré est le dysfonctionnement du clavier supérieur. Il se peut que le clavier supérieur ne produise plus aucun son, et que tous les boutons qui lui sont associés ne fonctionnent plus. Dans certains cas, il n'y a tout simplement pas de son du tout provenant de cette section.

Pour résoudre ce type de panne, il est essentiel de commencer par identifier la source du problème. Une première étape consiste à se procurer le schéma électronique de l'instrument, car celui-ci est indispensable pour comprendre le fonctionnement interne et localiser les composants défectueux.

Absence de son sur certaines sections

Il arrive que certaines sections d'un orgue, comme la partie vibraphone, ne fonctionnent que partiellement, avec des faux contacts. D'autres fois, l'absence de son peut concerner un clavier entier, tandis que l'autre clavier fonctionne normalement. Il est alors important de vérifier l'alimentation de chaque section du clavier.

Problèmes d'alimentation et de faux contacts

Les orgues électroniques, surtout les modèles plus anciens, peuvent souffrir de faux contacts dus à l'oxydation des composants. Ces problèmes peuvent se manifester par des sons intermittents, des pertes de signal, ou un volume sonore très faible, même lorsque le potentiomètre de volume principal est au maximum.

Dans certains cas, une odeur de fumée ou un bruit de "quelque chose qui fond" peut être détecté, souvent provenant d'un petit capot noir situé sous le clavier supérieur. Cela peut indiquer qu'une pièce électronique, comme une bobine ou un condensateur, a grillé.

Étapes de dépannage et réparation

Une fois le problème identifié, plusieurs étapes peuvent être suivies pour tenter de le résoudre.

Obtenir les schémas électroniques

La première étape cruciale pour toute réparation est de trouver le schéma électronique de l'orgue. Les fichiers commençant par "E" sont souvent des schémas. Il est particulièrement utile de rechercher ceux qui traitent spécifiquement du clavier, comme les fichiers "E3" et "E4". Ces schémas sont indispensables pour comprendre le câblage et l'agencement des composants.

Vérification de l'alimentation

Si un clavier ne fonctionne pas, il est nécessaire de vérifier si chaque clavier est correctement alimenté. Un orgue peut fonctionner avec une alimentation par clavier. Il faut donc s'assurer que tous les composants reçoivent le courant nécessaire.

Diagnostic des faux contacts

Les faux contacts sont une pathologie courante des vieux orgues. Ils sont souvent dus à l'oxydation des contacts. Un nettoyage des contacts avec un produit adapté, comme du WD-40, peut parfois résoudre le problème. Cependant, il faut être prudent, car certains contacts peuvent rester difficiles à rétablir même après nettoyage.

Si un clavier est partiellement défectueux, il peut être nécessaire de le démonter pour accéder aux pièces et envisager leur remplacement. Il est important d'être attentif lors de ce processus pour ne pas endommager davantage l'instrument.

Identification et remplacement des composants

Dans le cas d'une odeur de fumée ou d'un composant grillé, il faut identifier la pièce défectueuse. Les condensateurs, par exemple, peuvent être la cause d'un faible volume sonore. Il est parfois possible de les repérer visuellement, car ils peuvent être gonflés ou présenter des traces de brûlure.

Si un composant est identifié comme défectueux, il faut tenter de le remplacer. Si les pièces d'origine ne sont pas disponibles, il peut être nécessaire de chercher des équivalents ou des solutions alternatives. Par exemple, un commutateur inversé spécifique pourrait être remplacé par un inverseur standard, bien que cela puisse affecter l'esthétique de la façade de l'orgue.

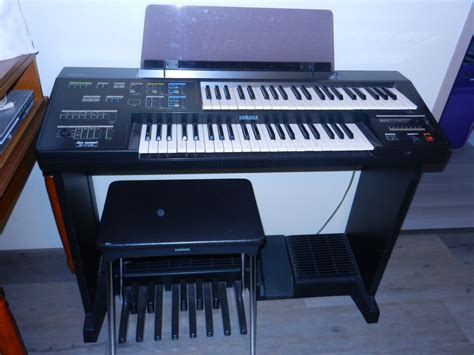

Dans le cas d'un orgue numérique Yamaha Electone EL-28, un faible volume sonore général, même avec le master volume au maximum, a été résolu en identifiant deux condensateurs sur la carte de l'ampli qui semblaient avoir un jeu et émettre un petit "tic". Le problème provenait d'une perte de puissance significative sur le signal audio avant l'amplification.

Utilisation des sorties auxiliaires et synchronisation

Certains orgues disposent de sorties auxiliaires (Aux Out L et R) ou de sorties casque. Celles-ci peuvent être utilisées pour tester le son en le branchant sur un amplificateur externe ou pour ajouter des effets. La sortie "sync" peut également être exploitée pour passer le son par un effet qui retournera à la synchronisation "in", permettant ainsi de traiter une partie du son et de l'ajouter au son de l'orgue.

Il est également possible d'utiliser des entrées externes, comme l'entrée d'une boîte à rythmes externe, pour vérifier si le problème concerne l'amplification interne ou le signal audio lui-même. Si une source externe branchée sur une entrée produit un son puissant, cela suggère que le problème se situe en amont de cette entrée, potentiellement dans le préampli ou la section de traitement du signal interne.

Solutions créatives pour les pièces introuvables

Lorsque des pièces spécifiques sont introuvables, comme des boutons ou des commutateurs, il est parfois possible de les remplacer par des composants plus courants. Par exemple, un commutateur inversé peut être remplacé par un inverseur standard. Pour compenser la différence visuelle, une plaque pleine peut être vissée sur l'espace laissé vide, et les nouveaux boutons peuvent être intégrés à cette plaque. Cette approche permet de conserver le fonctionnement de l'instrument tout en adaptant l'esthétique.

Dans certains cas, il est possible de modifier l'orgue pour y ajouter des fonctionnalités, comme une boucle d'effets (pour insérer des pédales d'overdrive, de delay, etc.) ou une réverbération à ressort maison, en modifiant le potentiomètre de volume pour isoler le signal et le rediriger.

Conseils généraux pour la réparation

• Sécurité avant tout : Avant d'ouvrir l'orgue, assurez-vous qu'il est débranché du secteur. Soyez prudent lors de la manipulation des composants électroniques, certains pouvant retenir une charge électrique même après déconnexion.
• Outils nécessaires : Un fer à souder d'électronicien, un multimètre, des tournevis de différentes tailles, et éventuellement une pince coupante et une pince à dénuder seront nécessaires.
• Documentation : Conservez précieusement tous les schémas et manuels de service que vous trouvez. Ils sont une aide précieuse pour comprendre le fonctionnement et le dépannage.
• Patience : La réparation d'instruments électroniques anciens peut être un processus long et parfois frustrant. La patience et la méthode sont essentielles pour réussir.
• Communauté : N'hésitez pas à consulter les forums spécialisés et à demander de l'aide à d'autres musiciens ou techniciens. Le partage d'expériences peut souvent débloquer des situations difficiles.
