Un des problèmes récurrents rencontrés par les propriétaires de Yamaha WRF 450 concerne les difficultés de reprise à bas régime, tant à froid qu'à chaud. Ce phénomène, souvent qualifié de "beuglement", peut laisser penser à un dysfonctionnement de la pompe de reprise. Cependant, dans de nombreux cas, la pompe de reprise fonctionne correctement, mais une bougie d'allumage blanche indique un mélange air-carburant trop pauvre, nécessitant un ajustement du carburateur.
Comprendre le Réglage du Carburateur 4 Temps
Le réglage d'un carburateur sur un moteur 4 temps, bien que similaire dans ses principes à celui des 2 temps, peut présenter des spécificités. Le manuel d'atelier de la moto fournit des informations générales sur les symptômes et les solutions, mais il est fréquent qu'il ne détaille pas les tailles exactes des gicleurs d'origine ou les valeurs de modification, contrairement à ce que l'on peut trouver pour certaines autres marques, comme les grilles de carburateur KTM.
Le Rôle de la Vis de Richesse

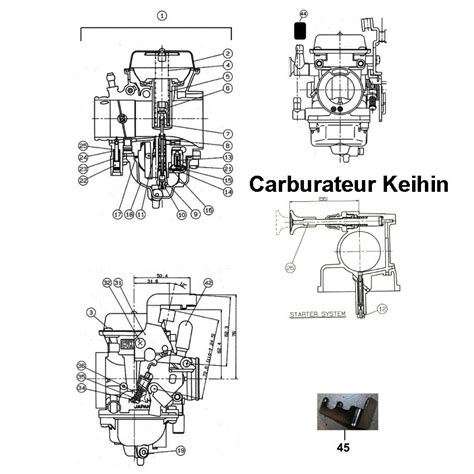

La vis de richesse est un élément clé pour ajuster le mélange air-carburant au ralenti et à bas régime. Il est important de ne pas la confondre avec la vis de ralenti, qui ajuste uniquement le régime moteur. La plage de réglage recommandée pour la vis de richesse sur un carburateur Keihin FCR 39mm, couramment utilisé sur les moteurs 450cc enduro ou MX, se situe généralement entre 1,5 et 2,5 tours à partir de la position complètement vissée et fermée. Ce réglage précis dépendra de la configuration spécifique du moteur.
Facteurs Influant sur le Réglage du Carburateur
Plusieurs facteurs peuvent nécessiter un ajustement de la carburation :
- Modifications Moteur : Le changement de pièces maîtresses telles qu'un kit cylindré, une ligne d'échappement, des arbres à cames préparés, un rotor ou stator modifié, une transmission longue, ou l'installation d'un filtre à air sport, impose une adaptation du système de carburation.
- Conditions Atmosphériques : L'altitude, l'humidité et la pression atmosphérique jouent un rôle significatif. Un réglage optimal dans des conditions données peut nécessiter une modification dans d'autres environnements.
Réglages d'Origine et Modifications Courantes
Les informations sur les réglages d'origine peuvent être difficiles à obtenir, même auprès des concessionnaires. Les micro-fiches Yamaha peuvent parfois aider à identifier les tailles standard des composants. Il est également courant de trouver des informations sur des kits de préparation, tels que le kit GYTR, qui incluent des gicleurs de différentes tailles, une aiguille spécifique, et parfois des pièces pour la suppression du système AIS (Admission d'Air Secondaire).
Exemple de Kit GYTR et Modifications Associées
Un exemple de configuration issue d'un kit GYTR pour un WRF 450 pourrait inclure :

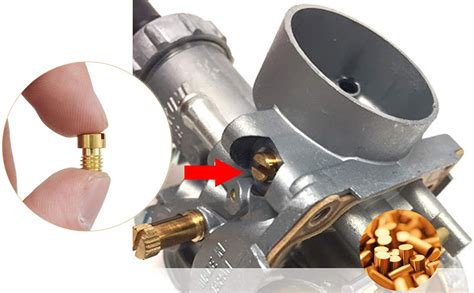

- Gicleur principal : N° 175
- Gicleur de ralenti : N° 50
- Aiguille : GDDT R
- Gicleur de reprise : N° 45
- Gicleur d'air : N° 110
- Vis d'air
Ces kits sont souvent accompagnés d'instructions pour la préparation du carburateur, comme le dévissage de la vis de richesse de 2 tours. Les modifications courantes associées incluent la suppression de l'AIS, des brides à la boîte à air et à l'échappement, ainsi que des brides au CDI. La commande de pompe de reprise peut également être bloquée.
Diagnostic des Problèmes de Carburation
Plusieurs symptômes peuvent indiquer un problème de carburation :
- Explosions à la décélération : Si, après avoir accéléré puis coupé les gaz, la moto émet quelques grosses explosions irrégulières avant de se calmer, cela peut indiquer un mélange trop riche, avec un excès d'essence. Cela peut être lié à une aiguille trop haute.
- Explosions régulières à la décélération : Lorsque, dans une descente par exemple, vous coupez les gaz et entendez des explosions régulières ("petpetpetepet"), cela signale souvent un appauvrissement en essence au ralenti ou une prise d'air à l'échappement. Dans ce cas, il peut être nécessaire d'ouvrir la vis de richesse (ou de fermer la vis d'air si c'est une vis d'air) ou de changer le gicleur de ralenti pour un plus gros.
Réglages Spécifiques et Comparatifs
Les réglages peuvent varier considérablement en fonction des modifications apportées. Voici quelques exemples de réglages observés ou recommandés pour différents scénarios, notamment pour le modèle WRF 250 qui présente souvent un creux à bas régime :
Réglages d'Origine et Modifications pour WRF 250
Pour le WRF 250, les gicleurs de principal et de ralenti restent souvent standard (par exemple, 172 en principal et 42 en ralenti). Le réglage principal se fait alors sur les autres éléments.
Réglages pour YFZ (Quad) à Titre Indicatif
Bien que concernant un quad, les réglages suivants pour l'YFZ peuvent donner des indications sur l'impact des modifications :
| Configuration | Gicleur Ralenti | Gicleur Principal | Aiguille | Vis de richesse (tours) |
|---|---|---|---|---|
| Standard | 42 | 158 | 4/7 ou 3/6 | 1.5 |
| Sans couvercle boîte à air | 45 | 168 | 5/7 ou 4/6 | 2 |
| Sans couvercle boîte à air + Suppression chicane échappement | 45 | 168 | 6/7 ou 5/6 | 2.5 |
| Ajout filtre K&N ou Green | 45 | 170 | 6/7 ou 5/6 | 2.5 |
| Ajout pot d'échappement compétition | 48 | 175 | 6/7 ou 5/6 (ou aiguille GYTR NCVQ clip 4) | 2.5 |
Nettoyage carburateur moto ou scooter - Tuto #02 - La Bécanerie
Il est crucial de se fier aux sensations perçues lors de la conduite : la progressivité à l'accélération, la reprise à bas régime, et le comportement moteur à plein régime sont des indicateurs essentiels pour un réglage précis.
