Le monde de la transmission de vélo peut sembler complexe, surtout lorsqu'il s'agit de distinguer les roues libres des cassettes. Bien que ces deux composants remplissent une fonction similaire - permettre la modification du développement et assurer la fonction "roue libre" de la roue -, leurs conceptions et leurs systèmes d'installation diffèrent.
La Roue Libre Vélo : Le Système Historique
La roue libre vélo est un assemblage d'un ou plusieurs pignons doté d'un mécanisme anti-retour. Ce mécanisme est crucial pour la transmission, car il permet au cycliste de pédaler et d'entraîner la roue, mais aussi d'arrêter de pédaler sans freiner le vélo. Le mécanisme anti-retour de roue libre utilise généralement un système de cliquets.
Une roue libre se fixe sur le moyeu arrière du vélo par filetage. Ce système était couramment utilisé sur tous les vélos anciens, antérieurs aux années 1980.
La Cassette Vélo : L'Évolution Moderne
La cassette vélo, introduite par Shimano au début des années 1980, est un ensemble de pignons fixés sur un corps de roue libre. Ce système a révolutionné la transmission en permettant le remplacement des pignons sans changer le mécanisme anti-retour du corps de roue libre, contrairement au système de roue libre classique. La cassette est aujourd'hui le standard en VTT comme en vélo de route.
La cassette est composée uniquement des pignons, tandis que le mécanisme anti-retour est intégré au corps de roue libre. Bien que le fonctionnement des cassettes VTT et vélo route soit identique, les modèles diffèrent principalement par l'étagement, c'est-à-dire la répartition des tailles des pignons.
Le Corps de Roue Libre : Le Support de la Cassette
Le corps de roue libre (ou corps de cassette) est un mécanisme solidaire de la roue arrière, intégrant le système anti-retour. Les pignons de la cassette viennent se fixer sur ses cannelures. C'est ce corps qui permet à votre roue de se mettre en roue libre.
Un inconvénient majeur des cassettes et corps de roue libre est la compatibilité entre les différents constructeurs. Il est essentiel de choisir un corps de roue libre compatible avec votre cassette, à moins de vouloir remplacer l'ensemble de la transmission. Par exemple, un corps de roue libre Sram sera compatible avec une cassette Sram.

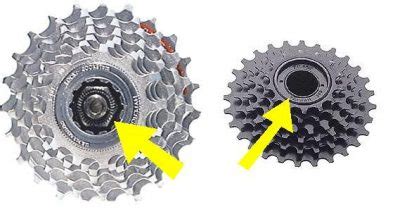

Identifier votre Système : Cassette ou Roue Libre ?
Pour savoir si votre vélo est équipé d'une roue libre ou d'une cassette, un test visuel rapide peut être effectué. Retirez votre roue arrière et faites tourner les pignons : sur une cassette, l'ensemble tourne en même temps que les pignons ; sur une roue libre, seul le mécanisme tourne.
Une astuce pour différencier rapidement une cassette d'une roue libre : si votre vélo est équipé de plus de 9 pignons, il s'agit très probablement d'une cassette.

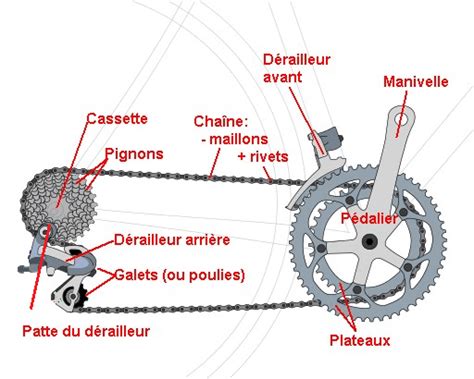

Le Rôle Crucial de la Chaîne de Vélo
Les chaînes de vélo sont des composants fondamentaux du système de transmission. Elles sont responsables de la transmission de la puissance des pédales du cycliste à la roue arrière. Comprendre leur fonctionnement, leurs matériaux, l'importance de leur longueur et de leur compatibilité, ainsi que leur entretien, améliore considérablement les performances et la longévité du vélo.

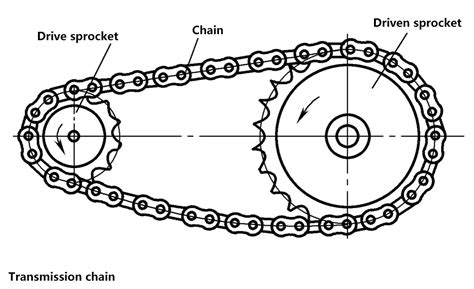

Mécanisme de Fonctionnement de la Chaîne
La chaîne est le lien vital entre la puissance de pédalage et les roues. Lorsque le cycliste pédale, le pédalier et le plateau tournent, transférant cette rotation via la chaîne à la cassette (ou roue libre) arrière. L'engagement de la chaîne avec les dents du plateau et de la cassette crée le mouvement vers l'avant. Le rapport de démultiplication, déterminé par la combinaison plateau-cassette, influence la facilité de pédalage. La chaîne permet également le changement de vitesse, ajustant l'avantage mécanique au terrain.
Une tension et un alignement corrects de la chaîne sont essentiels pour un changement de vitesse fluide. Une chaîne trop lâche ou trop tendue peut entraîner de mauvaises performances et une usure accrue.
Matériaux et Conception de la Chaîne
Les matériaux et la conception d'une chaîne influencent son poids, sa durabilité et ses performances. Les chaînes de vélo sont fabriquées à partir de divers matériaux :
- Chaînes en acier : Les plus courantes, durables et abordables.
- Chaînes Chromoly : Fabriquées en acier au chrome et molybdène, plus légères et résistantes que l'acier standard, offrant une meilleure résistance à l'étirement.
- Chaînes en titane : Très légères et résistantes, idéales pour la compétition, mais plus coûteuses.
De nombreuses chaînes sont dotées de revêtements spéciaux (comme le nickelage ou le chromage) pour améliorer leur résistance à la rouille et à la corrosion.
Longueur de Chaîne Appropriée
La largeur de la chaîne varie selon le nombre de vitesses du vélo. La longueur de chaîne appropriée est essentielle pour un bon fonctionnement et pour éviter d'endommager la transmission. Une chaîne trop longue peut entraîner un changement de vitesse approximatif, tandis qu'une chaîne trop courte peut empêcher le bon fonctionnement du dérailleur.
La longueur de chaîne appropriée dépend de plusieurs facteurs :
- Nombre d'engrenages : Plus le vélo a de vitesses, plus la chaîne doit être étroite pour s'adapter à l'espacement réduit entre les pignons.
- Taille du plateau et de la cassette : Des plateaux et cassettes plus grands nécessitent des chaînes plus longues.
- Empattement : La longueur du cadre du vélo influe sur la longueur de chaîne nécessaire.
Pour déterminer la longueur de chaîne adéquate, une méthode courante consiste à mesurer la chaîne lorsque le vélo est sur la plus petite combinaison de vitesses (plateau avant et pignon arrière), en s'assurant que la chaîne est tendue mais pas trop étirée.
Compatibilité des Composants de Transmission
Chaque composant de la transmission doit fonctionner en harmonie. La chaîne est conçue pour correspondre au nombre de vitesses de la cassette. L'utilisation d'une chaîne incompatible peut entraîner un mauvais changement de vitesse, une usure excessive et des chutes de chaîne.
Il est également crucial d'adapter le dérailleur à la gamme de vitesses qu'il est conçu pour gérer. La longueur de la cage du dérailleur doit correspondre à la longueur de la chaîne et à la capacité de la cassette.
Usure de la Chaîne et Entretien
L'étirement naturel de la chaîne, accentué par des conditions de conduite difficiles, entraîne une usure qui, si elle n'est pas contrôlée, mène à de mauvaises performances de changement de vitesse et à l'usure d'autres composants comme la cassette et le plateau.
Il est essentiel de vérifier régulièrement l'usure de la chaîne à l'aide d'un outil de contrôle. Remplacer la chaîne avant qu'elle n'atteigne sa limite d'usure peut prolonger considérablement la durée de vie de la cassette et du plateau.
Entretien et Efficacité de la Chaîne
Un entretien régulier de la chaîne est primordial pour sa longévité et les performances de l'ensemble de la transmission. Une chaîne bien entretenue assure un changement de vitesse plus fluide, un meilleur transfert de puissance et une usure réduite.
Lubrification
La lubrification régulière est l'un des aspects les plus importants de l'entretien. Elle réduit la friction, minimise l'usure et prévient la rouille. Le choix du lubrifiant dépend des conditions de conduite : les lubrifiants humides pour les conditions humides et boueuses, les lubrifiants secs pour les environnements secs et poussiéreux. Une lubrification excessive peut attirer la saleté.
Vélo : Lubrifier la chaîne
Nettoyage
Un nettoyage régulier empêche l'accumulation de saleté et de débris qui accélèrent l'usure. Le nettoyage est particulièrement important après avoir roulé dans des conditions humides ou boueuses. Un outil de contrôle de chaîne permet de surveiller l'usure.
Choisir la Bonne Chaîne pour Différents Types de Cyclisme
Le choix de la chaîne dépend du type de cyclisme pratiqué :
- Cyclisme sur route : Chaînes légères et étroites, capables de supporter des vitesses élevées et des changements de vitesse précis. Les chaînes haute performance (chromoly, titane) offrent un bon équilibre résistance-poids-efficacité.
- Vélo de montagne (VTT) : Chaînes robustes pour résister aux rigueurs des sentiers. Elles sont souvent en acier à haute résistance ou dotées de revêtements renforcés. Les chaînes VTT sont généralement plus larges.
- Gravel : Chaînes polyvalentes, durables et résistantes à la corrosion pour gérer les conditions mixtes (route et tout-terrain).
Techniques Avancées d'Entretien de la Chaîne
Des techniques avancées peuvent optimiser la durée de vie et les performances de la chaîne :
- Alignement de chaîne de précision : Une chaîne correctement alignée réduit l'usure de la cassette, du plateau et du dérailleur.
- Installation correcte : Les chaînes doivent être installées dans le bon sens, en respectant les marquages directionnels. Une installation incorrecte peut entraîner des sauts, des changements de vitesse médiocres et une usure prématurée.
L'Impact de la Qualité de la Chaîne sur les Performances
Une chaîne de haute qualité améliore significativement les performances du vélo. Les chaînes haut de gamme minimisent les frottements, améliorent la précision du changement de vitesse et prolongent la durée de vie des composants de transmission. Elles résistent mieux à l'accumulation de saleté et fonctionnent plus efficacement dans des conditions difficiles.
Compatibilité et Dimensions des Chaînes
La largeur de la chaîne varie en fonction du nombre de vitesses. Les chaînes sont souvent symétriques, mais il est conseillé de consulter les instructions du fabricant. Le pas de la chaîne (mesure entre les axes) est généralement de 1/8 de pouce (3,2 mm) pour les vélos à pignon unique (BMX, pignon fixe) et varie pour les transmissions à vitesses.
Tableau des Dimensions des Chaînes de Vélo
| Nombre de vitesses | Dimension de l'axe (mm) | Largeur externe (mm) |
|---|---|---|
| 1 vitesse | - | ~8,5 - 10 mm |
| 6 vitesses | 7,8 mm | ~7,3 mm |
| 7 vitesses | 7,3 mm | ~7,1 mm |
| 8 vitesses | 7,1 mm | ~6,8 mm |
| 9 vitesses | ~6,8 mm | ~6,6 mm |
| 10 vitesses | ~5,9 mm | ~5,9 mm |
| 11 vitesses | ~5,6 mm | ~5,6 mm |
| 12 vitesses | ~5,3 mm | ~5,3 mm |
Note : Les dimensions peuvent varier légèrement entre les marques. Campagnolo présente souvent des spécificités de compatibilité.
Combinaison de Chaînes et Cassettes
En règle générale, les chaînes et cassettes avec un nombre de vitesses différent ne sont pas compatibles. Il est recommandé d'utiliser une chaîne correspondant au nombre de vitesses de la cassette. Il est possible de combiner une chaîne avec une cassette d'une vitesse inférieure (ex: chaîne 10v sur cassette 9v), mais jamais l'inverse. Les chaînes monoplateau Sram pour VTT (11 et 12 vitesses) font exception et peuvent être utilisées avec des groupes de 12 vitesses.
Le Monoplateau : Une Révolution dans la Transmission
Le concept du monoplateau, bien qu'ancien, a connu un renouveau majeur avec l'introduction des transmissions monoplateau pour VTT en 2012. Ce changement a bouleversé le secteur et est devenu le standard dans de nombreuses disciplines, notamment l'Enduro.
Avantages du Monoplateau
Le monoplateau simplifie la transmission en éliminant le dérailleur avant, ce qui réduit les risques de problèmes mécaniques comme les sauts de chaîne, particulièrement importants en compétition. Les transmissions monoplateau utilisent une chaîne plus courte, ce qui assure une tension accrue. Combinée à des dents de plateau plus longues et carrées, cette tension minimise le risque de déraillement.
Les cyclistes optent souvent pour un grand plateau (32 à 36 dents) pour privilégier la vitesse en descente, quitte à sacrifier un peu de vitesse en montée. Le choix du plateau doit être adapté à la topographie du parcours.
Technologies et Matériaux du Monoplateau
Des marques comme ROTOR utilisent le système Direct Mount pour fixer les plateaux directement au pédalier, réduisant le poids et facilitant le changement de plateau. Les manivelles R-Hawk de ROTOR, avec leur grand axe de 30 mm, apportent une rigidité accrue par rapport aux axes plus petits, minimisant la perte d'énergie au pédalage.

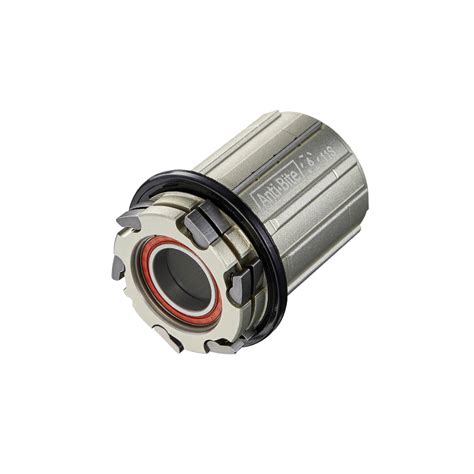

Les Différents Types de Corps de Roue Libre
Le corps de roue libre est le support sur lequel la cassette est montée. Il existe plusieurs normes :
- Shimano HG (HyperGlide) : Le standard le plus répandu, notamment pour les cassettes 11 vitesses. La plupart des groupes Shimano et SRAM utilisaient cette architecture avant l'avènement des systèmes à 12 vitesses. Les moyeux de vélos de route sont légèrement plus larges que ceux de VTT.
- Shimano Microspline : Une nouvelle norme introduite par Shimano pour ses groupes VTT à 12 vitesses (Deore, SLX, XT, XTR). Elle est conçue pour accueillir des cassettes avec des pignons plus petits (jusqu'à 10 dents).
- SRAM XD/XDR : Normes utilisées par SRAM pour ses transmissions à 11 et 12 vitesses. Le XD est utilisé pour le VTT, tandis que le XDR est plus large et conçu pour le vélo de route.
Les cassettes Shimano à 12 vitesses sont généralement compatibles avec les moyeux à 11 vitesses Shimano HG, mais nécessitent un corps de roue libre spécifique (comme le Microspline) pour les cassettes avec des pignons plus petits.
Compatibilité des Cassettes
Il est important de tenir compte de la largeur du corps de roue libre lors de l'achat d'une cassette. Les cassettes de route Shimano HG à 11 vitesses sont légèrement plus larges que celles de VTT. Il est possible d'installer des cassettes avec moins de vitesses sur un moyeu à 11 vitesses en utilisant une entretoise.
Remplacement et Entretien d'une Cassette de Vélo
La cassette est un élément clé de la transmission, influençant le passage des vitesses et le développement de la puissance. Veiller à son bon état est vital.
Quand Remplacer une Cassette ?
Les fabricants conseillent généralement de remplacer la cassette toutes les deux chaînes. Si les vitesses de votre vélo deviennent instables, ou si vous constatez que les dents des pignons sont usées (pointues), il est temps de la remplacer. Un contrôle visuel des dents, qui présentent normalement des biseaux aux extrémités, peut indiquer une usure.

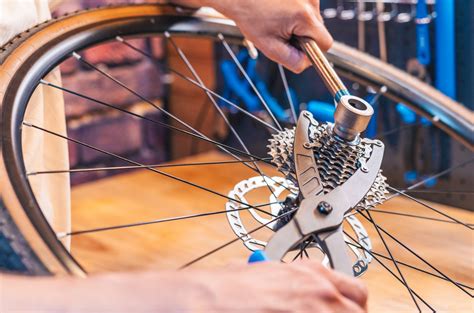

Comment Remplacer une Cassette ?
Le remplacement d'une cassette comprend deux étapes principales : le démontage de la cassette usée et le montage de la nouvelle.
- Démontage : Retirez la roue arrière. Bloquez la cassette avec un fouet à chaîne et dévissez l'écrou central à l'aide d'un démonte-cassette. Retirez la cassette du corps de roue libre, en faisant attention aux pignons libres.
- Montage : Insérez la nouvelle cassette sur le corps de roue libre, en alignant les détrompeurs. Vissez le nouvel écrou central au couple de serrage recommandé par le fabricant.
Important : Ne graissez pas le corps de roue libre avant d'insérer la cassette.
Vélo : Lubrifier la chaîne
Nettoyage d'une Cassette
Il est possible de nettoyer une cassette sans la démonter, mais un démontage complet est parfois nécessaire, notamment pour les vélos professionnels. Après démontage, pulvérisez un produit dégraissant, nettoyez avec une brosse, rincez à l'eau tiède, et séchez méticuleusement, en particulier entre les pignons.
