Dans le domaine de l'automobile, la centrale clignotante joue un rôle essentiel dans le bon fonctionnement des feux de signalisation directionnelle. Ce composant, souvent méconnu du grand public, est responsable de l'intermittence lumineuse qui permet aux autres usagers de la route de comprendre vos intentions de changement de direction. Cet article explore en détail le rôle de la centrale clignotante, son fonctionnement, les symptômes d'une défaillance, ainsi que des aspects pratiques liés à son installation et à son remplacement.
À quoi sert une centrale clignotante ?
La centrale clignotante, également appelée relais clignotant, est un boîtier électrique indispensable présent sur tous les véhicules motorisés terrestres, qu'il s'agisse de voitures, de motos ou de camions. Sa fonction principale est de générer le signal lumineux intermittent des clignotants. Conformément au Code de la route, la présence de clignotants est obligatoire sur tous les véhicules, et leur non-utilisation pour signaler un changement de direction peut entraîner une amende. La centrale clignotante, par son action, rend ces signaux visibles et compréhensibles.
Ce dispositif se présente généralement sous la forme d'un boîtier compact, rectangulaire ou cylindrique, mesurant quelques centimètres et doté de deux à quatre broches. Son apparence peut rappeler celle d'une grosse pile.
Comment fonctionne une centrale clignotante ?
La centrale clignotante opère sur une tension de 12 ou 24 Volts, puisant son énergie directement de la batterie du véhicule. Elle traite ce courant électrique et le restitue de manière pulsée, créant ainsi des coupures régulières. C'est cette intermittence qui provoque le clignotement des ampoules des feux directionnels.
L'activation des clignotants se fait via le commodo, un levier situé généralement sur la gauche du volant. En le poussant vers le haut, le clignotant droit est activé ; en le poussant vers le bas, c'est le clignotant gauche qui entre en fonction. Dans la plupart des cas, l'extinction du clignotant est automatique. Lorsque le volant revient à sa position centrale après un virage, une came intégrée à la colonne de direction actionne un mécanisme qui désactive le feu clignotant.
Il existe plusieurs types de centrales clignotantes :
- La centrale clignotante simple ou universelle : elle ne gère qu'un seul clignotant à la fois.
- La centrale clignotante complexe : elle est capable de gérer simultanément plusieurs clignotants, y compris ceux d'une remorque.
En termes de principe de fonctionnement, deux technologies principales sont utilisées :
- Les centrales clignotantes à bilame : le clignotement est obtenu par la déformation mécanique d'un bilame, qui interrompt périodiquement le courant.
- Les centrales clignotantes électroniques : elles utilisent des composants électroniques pour générer l'impulsion lumineuse.
Problématique d'installation et pistes de solution

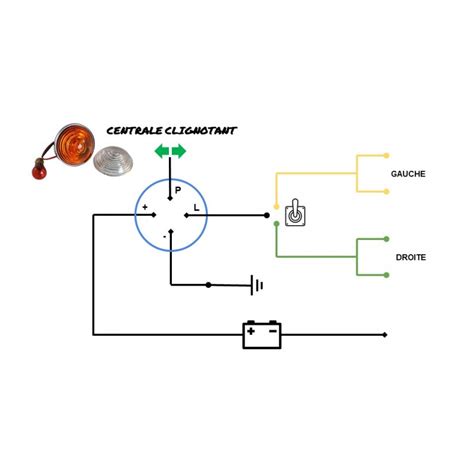

Certains propriétaires de véhicules anciens, comme la Traction, souhaitent ajouter des clignotants avant et arrière tout en conservant les flèches directionnelles d'origine. Cette modification soulève des questions sur le branchement et la nécessité d'ajouter un appareil supplémentaire. Un schéma de branchement indique des plots identifiés par : + - G - D - M - +C. La solution proposée implique l'utilisation d'un contacteur double pour éviter que les flèches ne clignotent de concert avec les nouveaux indicateurs. Il est suggéré d'avoir une entrée et deux sorties pour les flèches en courant continu, et une autre connexion à trois sorties provenant de la centrale bi-lames ou électronique pour les clignotants.
Il est également mentionné la possibilité d'une alimentation distincte pour les clignotants, conservant ainsi le branchement d'origine des flèches. L'exemple de l'installation réalisée par "Onzam" sur sa 15, qui permet d'alterner les fonctions, est cité comme une référence.
🔧 COMMENT BRANCHER UN COMMODO AVEC CENTRALE CLIGNOTANTE ?🔵
Quels sont les symptômes d'une centrale clignotante défaillante ?
La centrale clignotante n'est pas considérée comme une pièce d'usure, et il n'y a pas d'intervalle de remplacement standardisé. Cependant, comme tout composant électrique, elle peut tomber en panne. Les signes révélateurs d'une défaillance de la centrale clignotante incluent :
- Un clignotement plus rapide d'un ou plusieurs indicateurs directionnels.
- L'absence totale de fonctionnement d'un clignotant.
Il est important de noter que si un seul clignotant ne s'allume plus, la cause la plus fréquente est une ampoule grillée. Toutefois, avec une centrale simple, la panne peut effectivement provenir de la centrale elle-même et nécessite une vérification.
Un clignotant qui bat anormalement vite est souvent le signe d'une ampoule grillée. Si le problème persiste après le remplacement de l'ampoule, cela peut indiquer un problème de masse. Dans ce cas, le remplacement de la centrale clignotante peut résoudre le dysfonctionnement.
Si aucun des clignotants ne fonctionne, il est probable que la centrale clignotante soit en cause, car le problème ne serait alors pas lié aux ampoules. Il est néanmoins crucial de vérifier également le bon état du fusible et du commodo. Enfin, si les feux stop s'allument en même temps que les clignotants, cela suggère un faux contact dans le circuit électrique.
Diagnostic et dépannage de problèmes électriques
Dans le cadre d'un dépannage, plusieurs symptômes peuvent apparaître. Par exemple, un utilisateur signale que les clignotants fonctionnent parfaitement au démarrage, mais cessent de fonctionner après quelques centaines de mètres de route. Simultanément, le témoin de batterie s'allume fréquemment, même en roulant. L'activation des quatre feux clignotants (feux de détresse) produit un bruit inhabituel sous le tableau de bord. Après examen du commodo, l'origine du problème reste indéterminée.
D'autres pistes de diagnostic incluent la vérification de la masse dans le tableau de bord ou la présence de "vert de gris" sur certaines cosses, ce qui peut rendre le nettoyage et la réparation complexes.
Dans un autre cas, un utilisateur cherche à utiliser une centrale clignotante standard pour faire clignoter un feu de LED arrière, destiné à être activé uniquement en cas de forte pluie. La question se pose quant à la signification de la broche marquée "C" et sa correspondance avec les broches 49 ou 49a des centrales de référence.
Des tests de centrales clignotantes peuvent être effectués en utilisant une ampoule de faible puissance (par exemple, 5W) connectée entre les bornes 49 et 49a d'une centrale (type HELLA), avec une connexion à la masse. Si l'ampoule clignote dans un cas et pas dans l'autre, cela peut indiquer le bon fonctionnement de la centrale.
Il est également mentionné que certains systèmes utilisent des diodes pour les clignotants arrière et les rappels de tableau de bord, tout en conservant des ampoules classiques pour les clignotants avant. La question de savoir si les centrales clignotantes fonctionnent en rapport avec la puissance des ampoules est soulevée.
Des solutions alternatives, comme la fabrication d'une centrale clignotante personnalisée à base d'un circuit intégré 555, sont envisagées lorsque les solutions standards ne conviennent pas.
Quel est le prix d'une centrale clignotante ?
En cas de défaillance de la centrale clignotante, son remplacement est nécessaire pour garantir la sécurité routière et éviter toute sanction. Le coût de cette pièce est généralement abordable, se situant en moyenne entre 15 et 30 € pour un modèle standard, bien que des versions plus coûteuses existent. Il faut ajouter à cela le coût de la main-d'œuvre si le remplacement est effectué par un professionnel en garage.
