Le réglage du jeu des soupapes est une opération d'entretien cruciale pour assurer le bon fonctionnement et la longévité du moteur de votre quad Hytrack 80. Cette procédure peut sembler complexe, mais avec les bons outils et une méthodologie claire, elle est tout à fait réalisable.
Comprendre le jeu des soupapes
Le jeu des soupapes représente l'espace libre entre la queue de la soupape et le poussoir ou le culbuteur lorsque la soupape est fermée. Ce jeu est nécessaire pour compenser la dilatation des pièces métalliques due à la chaleur du moteur. Un jeu incorrect, qu'il soit trop faible ou trop important, peut entraîner des problèmes tels que :
- Jeu trop faible : peut empêcher la soupape de se fermer complètement, entraînant une perte de compression, une surchauffe et potentiellement des dommages au siège de soupape.
- Jeu trop important : peut causer des bruits de cliquetis, une usure prématurée des pièces (poussoirs, queues de soupapes) et une perte de performance due à une levée de soupape insuffisante.
Outils nécessaires
Pour effectuer le réglage, vous aurez besoin des outils suivants :
- Un jeu de cales d'épaisseur (type Facom 804 ou équivalent)
- Une clé dynamométrique
- Une clé plate ou une clé à douille pour maintenir le réglage
- Un tournevis plat pour tourner la vis de réglage
- Un manuel d'atelier spécifique à votre modèle Hytrack 80
Procédure de réglage
La question du jeu de cales approprié est primordiale. Si le manuel d'atelier spécifie un jeu de 0,12 mm, et que votre jeu de cales ne propose pas cette valeur exacte, il faut choisir la valeur la plus proche sans dépasser la tolérance. Dans le cas d'un jeu allant de 0,05 à 0,10 mm, puis 0,15 mm, il est souvent préférable d'utiliser la cale de 0,10 mm si le jeu spécifié est de 0,12 mm, ou de consulter le manuel pour une tolérance acceptable. Si la valeur 0,12 mm est explicitement requise, il est conseillé de se procurer une cale de cette dimension ou de consulter un professionnel.
La procédure générale pour le réglage des soupapes (qui peut varier légèrement selon le modèle exact de Hytrack 80) implique généralement les étapes suivantes :
- Démonter les carters : Accédez aux culasses et aux soupapes en retirant les carters de protection appropriés.

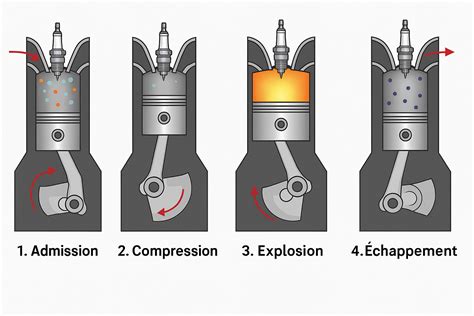

- Positionner le moteur : Faites tourner le moteur de manière à ce que la soupape que vous souhaitez régler soit en position de fermeture complète. Cela signifie que le piston est au Point Mort Haut (PMH) sur le temps de compression. Le manuel d'atelier précisera comment identifier cette position.
- Mesurer le jeu : Insérez la cale d'épaisseur correspondant à la valeur spécifiée (par exemple, 0,12 mm ou la plus proche disponible) entre la queue de la soupape et la vis de réglage du poussoir. La cale doit pouvoir glisser avec une légère résistance.
- Ajuster le jeu : Si le jeu est incorrect, utilisez une clé pour maintenir la contre-vis et un tournevis pour ajuster la vis de réglage. Tournez la vis pour augmenter ou diminuer l'espace jusqu'à ce que la cale glisse correctement.
- Vérifier le serrage : Une fois le jeu correct, serrez la contre-vis tout en maintenant la vis de réglage en position. Vérifiez à nouveau le jeu avec la cale pour vous assurer qu'il n'a pas bougé pendant le serrage.
- Répéter pour toutes les soupapes : Répétez le processus pour toutes les soupapes du moteur (admission et échappement), en vous assurant de positionner correctement le moteur pour chaque soupape.
- Remonter les carters : Une fois tous les réglages effectués, remontez les carters de protection.
Dépannage potentiel
Si vous rencontrez des difficultés persistantes avec le fonctionnement de votre quad, il est parfois utile d'explorer d'autres pistes. Par exemple, si vous suspectez un problème électrique, il peut être judicieux de tester le CDI (Allumage) et la bobine d'allumage. Si vous connaissez un autre propriétaire de Hytrack 80, essayer avec son CDI et sa bobine peut vous aider à identifier si ces composants sont la cause de vos soucis. Un circuit d'essai performant à proximité peut également être un atout précieux pour vérifier l'impact des réglages effectués.
