Découvrez notre vanne hydraulique 2 voies, conçue pour répondre aux exigences les plus strictes du domaine hydraulique. Idéale pour les applications nécessitant un contrôle précis du débit de fluide, cette vanne est un incontournable pour les professionnels de l'hydraulique.
Comprendre la Vanne Hydraulique à 2 Voies
Une vanne 2 voies hydraulique est un dispositif essentiel utilisé pour contrôler le débit d'un fluide, généralement en ouvrant ou en fermant un passage. Elle se caractérise par deux connexions principales : une entrée et une sortie.

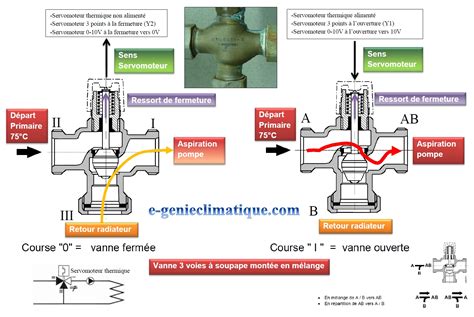

Structure et Fonctionnement
La vanne 2 voies hydraulique est composée de deux ports :
- Port d'entrée : Par où le fluide hydraulique entre dans la vanne.
- Port de sortie : Par où le fluide quitte la vanne pour se diriger vers d'autres composants du circuit hydraulique.
La fonction principale d'une vanne à deux voies est de permettre ou d'interrompre le passage du fluide entre ces deux points, en agissant sur l'ouverture ou la fermeture d'un obturateur interne. Lorsque la vanne est ouverte, le fluide circule librement de l'entrée vers la sortie, assurant la continuité du flux dans le système. En revanche, lorsque la vanne est fermée, le passage est bloqué, empêchant ainsi le déplacement du fluide.
Commandes de la Vanne
La commande de la vanne peut être effectuée de différentes manières :
- Manuellement : Via une poignée.
- Automatiquement : Par des actionneurs hydrauliques ou électriques. La commande automatique est particulièrement utile lorsque l'ouverture ou la fermeture doit être rapide ou réalisée à des intervalles précis dans des systèmes complexes.
Applications Typiques des Vannes 2 Voies
Les vannes à deux voies sont largement utilisées dans diverses applications pour réguler le flux de fluide ou pour isoler des sections de circuit.
Gestion du Flux et Maintenance
Elles sont employées pour contrôler si le fluide doit circuler dans une partie spécifique d'un circuit. Elles servent également de dispositif d'arrêt pour isoler des composants, permettant ainsi des interventions de maintenance en toute sécurité.
Nos vannes hydrauliques 2 voies sont idéales pour les circuits hydrauliques nécessitant une gestion précise et fiable du fluide. Que ce soit pour des applications industrielles, agricoles ou mobiles, nos produits garantissent des performances optimales et une longue durée de vie.
Domaines d'Application Spécifiques
- Industrie manufacturière et machines-outils : Pour le contrôle de vérins simples, nécessitant une pression d'alimentation et un retour à la position initiale.
- Systèmes de levage hydraulique et presses : Souvent utilisées pour actionner des vérins à simple effet, comme dans les machines de levage ou de serrage.
- Systèmes d'arrêt d’urgence : Pour couper rapidement le passage du fluide en cas de situation critique, évitant ainsi surchauffes ou défaillances de composants.
- Systèmes hydrauliques de véhicules lourds : Utilisées dans des équipements simples pour des circuits de freinage ou de levage, ainsi que pour le basculement de bennes.
- Contrôle de débit dans les circuits de lubrification : Pour réguler l'arrivée d'huile vers des parties spécifiques d'un équipement, activant ou désactivant le flux lors de phases de travail précises.
- Systèmes d'arrosage et d'irrigation : Pour contrôler l'alimentation en eau sur des segments de réseau ou des zones spécifiques dans les systèmes d'irrigation sous pression ou goutte à goutte.
Installation et Maintenance des Vannes à Bride
L'installation et la maintenance adéquates des vannes à bride sont cruciales pour garantir la performance, la fiabilité et la longévité des installations hydrauliques.
Importance du Montage et de l'Entretien
Monter une vanne à bride, en utilisant les joints spiralés, les tiges filetées et la boulonnerie adaptés, représente un impératif pour toute installation industrielle. Une pose incorrecte et/ou un entretien négligé peuvent provoquer des fuites, des pannes imprévues, entraînant des pertes financières considérables et des risques pour le personnel.
Étapes Clés de l'Installation
- Préparation et alignement : Assurez-vous de disposer de tous les outils nécessaires (clés dynamométriques, tige filetée, boulonnerie, joints spiralés adaptés). Inspectez la vanne, les brides et la visserie pour détecter toute anomalie.
- Installation des composants : Alignez soigneusement les trous de la bride de la vanne avec ceux du tuyau. Insérez les boulons et placez le joint spiralé au centre des brides. Serrez les écrous à la main en respectant un serrage en croix pour garantir une pression uniforme.
Maintenance Proactive
Pour assurer un fonctionnement sûr et durable à vos vannes à bride, il est essentiel de respecter rigoureusement les étapes d'installation et d'adopter une maintenance proactive :
- Vérifiez la propreté des brides et joints, et nettoyez toute accumulation de débris.
- Lubrifiez les parties mobiles avec le produit recommandé par le fabricant pour assurer un mouvement fluide et réduire l'usure.
- Faites fonctionner la vanne à pleine amplitude pour prévenir les blocages.
- Contrôlez l'état des joints spiralés et remplacez-les dès le moindre signe de fatigue pour maintenir une étanchéité optimale.
Grâce à l’accompagnement de proximité de nos équipes, alliant conseils techniques, disponibilité de composants (tige filetée, boulonnerie, joints spiralés) et expertise de terrain, vous optimiserez chaque phase de votre projet. Ce niveau d’excellence garantit performance, fiabilité et tranquillité d’esprit.
Critères et Types de Vannes à Bride
Notre catégorie de valves à bride pour moteurs hydrauliques offre des solutions de haute qualité pour un contrôle précis du débit et la protection de votre système hydraulique.
Composants Adaptés aux Moteurs Hydrauliques
Qu'il s'agisse de valves d'équilibrage, de clapets navettes pour le déverrouillage de freins ou de valves anti-choc, vous trouverez ici des composants parfaitement adaptés aux moteurs hydrauliques de marques telles que M+S, Danfoss, Eaton, White, ainsi qu'à leurs variantes.
Caractéristiques Générales
Les valves se distinguent par leur construction robuste, leur résistance élevée à la pression et leurs options de raccordement flexibles, les rendant adaptées à un large éventail d’applications industrielles. Découvrez dès maintenant notre gamme de valves à bride pour une sécurité et une efficacité maximales.
Foire aux Questions sur les Vannes à Bride
Qu’est-ce qu’une vanne à bride dans un système hydraulique et à quoi sert-elle ?
Les vannes à bride sont des vannes spéciales montées directement sur un moteur hydraulique. Leur fonction principale est de réguler, d’isoler ou de protéger le débit volumétrique et la pression hydraulique. Elles sont essentielles pour protéger les systèmes hydrauliques et leurs composants contre les dommages dus à une surpression, contrôler le sens de rotation ou la vitesse des moteurs, et déplacer ou maintenir les charges de manière contrôlée. Grâce au montage direct sur le moteur hydraulique, elles permettent une installation compacte et réduisent les sources potentielles de défaillance du système.
Quelle est la différence entre les soupapes antichoc simple effet et double effet ?
Les soupapes antichoc simple effet protègent les composants hydrauliques contre les pics de pression dans une seule direction d’écoulement, limitant ainsi la pression dans le circuit spécifique où elles sont installées. Lorsque la pression préréglée est dépassée, la soupape s’ouvre et évacue l’excès de pression. Les soupapes antichoc double effet offrent une protection dans les deux sens d’écoulement d’un système hydraulique. Elles sont particulièrement importantes lorsque les moteurs ou vérins hydrauliques changent rapidement de sens de mouvement, car elles réduisent la pression dans les deux directions dès qu’une valeur maximale est dépassée. Cela augmente la sécurité et la durée de vie des composants, notamment en cas de mouvements inversés.
Quelles fonctions de sécurité assurent les vannes à bride dans les applications hydrauliques ?
- Protection contre la surpression : Les soupapes antichoc et de décharge empêchent les dommages aux composants et systèmes causés par des pics de pression soudains.
- Maintien de charge et descente contrôlée : Les soupapes de frein de descente et les clapets de maintien de charge empêchent la descente incontrôlée des charges en régulant précisément le débit d’huile et en bloquant en cas de perte de pression. Les clapets de maintien de charge garantissent en outre l’étanchéité.
- Prévention des fuites : La conception compacte et l’étanchéité des vannes réduisent le risque de perte de fluide hydraulique et de pannes du système.
- Protection contre la cavitation : Des fonctions spécifiques comme des clapets anti-retour intégrés et l’alimentation de compensation (dans les soupapes antichoc double effet) préviennent la cavitation.
- Conformité aux normes : De nombreuses vannes sont conformes aux normes de sécurité en vigueur telles que ISO ou DIN.
Dans quels domaines d’application utilise-t-on typiquement les vannes à bride ?
- Construction mécanique : fonctions générales de commande et de protection
- Agriculture : par exemple sur chargeurs frontaux et autres machines agricoles
- Bâtiment : dans les grues, pelles hydrauliques et autres engins de chantier
- Industrie : dans les convoyeurs, appareils de levage et pour le contrôle des freins
- Machines mobiles : pour treuils, chasse-neige et équipements similaires
- Mines : par exemple dans les pousse-wagons
Comment monte-t-on et règle-t-on les vannes à bride ?
Le montage se fait via des brides normalisées directement sur le moteur hydraulique ou le vérin. Il est recommandé de les installer à proximité du composant à protéger. Le réglage se fait généralement par des vis ou molettes de réglage sur la vanne, souvent avec un réglage usine d’environ 130 bar. Pour les soupapes de frein de descente, le réglage doit être de 1,3 fois la pression de charge maximale attendue. L’utilisation doit se faire avec des huiles hydrauliques à base minérale et le réglage doit être effectué uniquement par du personnel qualifié.
Qu’est-ce qu’une soupape de frein de descente avec raccord de déverrouillage de frein et quelle est sa fonction spécifique ?
Une soupape de frein de descente avec raccord de déverrouillage de frein est une soupape de maintien de charge qui permet une descente sécurisée des charges. Le raccord de déverrouillage de frein sert à libérer un frein mécanique par action hydraulique. La charge ne peut être abaissée que si une pression de commande suffisante est appliquée pour ouvrir le frein et libérer la soupape. En cas de chute de pression, le système reste bloqué, assurant ainsi une double sécurité.
Qu’est-ce qu’une vanne de sélection et où est-elle utilisée ?
Une vanne de sélection fonctionne selon le principe OU : elle dirige le fluide depuis l’entrée ayant la pression la plus élevée vers la sortie et bloque l’autre entrée. Les applications incluent les circuits Load-Sensing, le déverrouillage de frein sur moteurs hydrauliques, l'agencement de soupapes de sécurité, l'hydraulique mobile et la combinaison de plusieurs fonctions anti-retour.

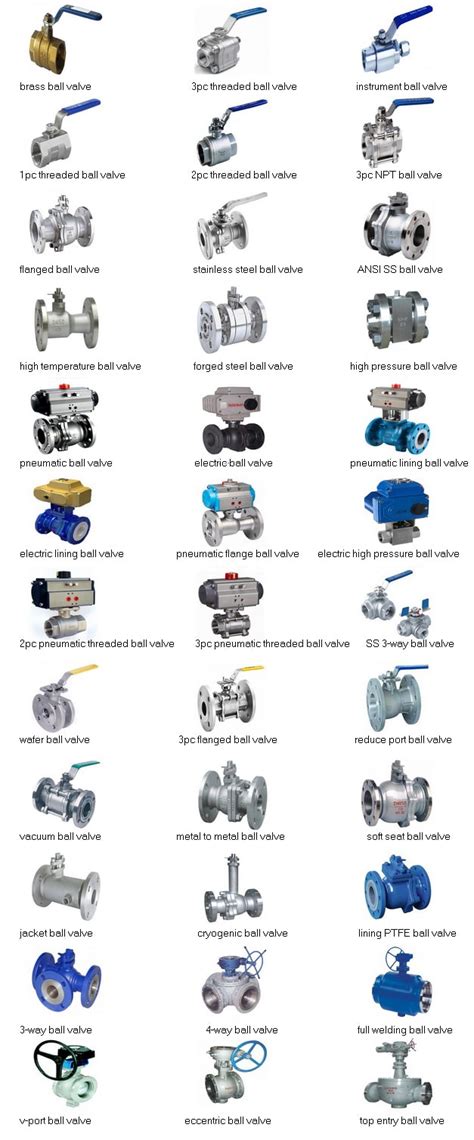

Types de Vannes Hydrauliques Disponibles
Différents types de vannes hydrauliques sont disponibles pour divers moteurs, chacun avec des données techniques générales spécifiques :
- Soupapes de frein de descente
- Vannes de sélection pour déverrouillage de frein
- Soupapes antichoc simple effet
- Soupapes antichoc double effet
Données techniques générales :
| Caractéristique | Plage |
|---|---|
| Débit maximal | 60 l/min à 200 l/min |
| Plage de réglage (pression) | Soupapes antichoc : 30-100 bar, 50-210 bar, 80-300 bar ; soupapes de frein de descente : 60-280 bar |
| Pression nominale | Vannes de sélection : env. 250 bar |
| Taille des raccords | 2× G1/2" à 2× G1" |
| Rapport de pilotage | Soupapes de frein de descente : env. 4,25:1 |
