Un problème de démarrage peut survenir sur une Buell XB9, se manifestant par l'absence de fonctionnement de la pompe à essence. Ce dysfonctionnement empêche le moteur de "péter" ou de démarrer, même si le démarreur tourne. Ce diagnostic vise à identifier les causes possibles et les solutions pour remettre la moto en état de marche.
Symptômes et Premiers Constats
Lorsqu'un moteur ne démarre pas, il est crucial de se rappeler que deux systèmes principaux doivent fonctionner : l'alimentation en essence et l'étincelle. Dans le cas d'une Buell XB9 qui ne démarre pas mais produit quelques explosions lors de l'actionnement du démarreur, cela suggère un problème d'alimentation en carburant plutôt qu'un souci d'allumage.
Pour confirmer l'absence de problème d'allumage, il est possible de pulvériser un produit inflammable (comme du nettoyant frein) dans l'admission. Si le moteur tourne brièvement puis cale, cela renforce l'hypothèse d'un problème d'alimentation. Une autre méthode consiste à toucher les collecteurs d'échappement : s'ils sont tous deux chauds et à température égale, le système d'allumage est probablement hors de cause.
Vérification du Système d'Alimentation
La première étape consiste à vérifier si l'essence arrive bien au corps d'injection. En déconnectant l'arrivée d'essence et en laissant couler en débit libre, on peut observer la présence d'essence. Cependant, si en bouchant la sortie, l'essence ne s'arrête pas de couler, cela indique une absence de pression.
Cette absence de pression pointe directement vers un dysfonctionnement au niveau de la pompe à essence. Le remplacement ou la réparation de cette pièce devient alors nécessaire.
Démontage et Inspection de la Pompe à Essence
Sur certains modèles de Buell XB, notamment les XB12S de 2004, le démontage du bras oscillant est requis pour accéder à la pompe à essence. Avant de procéder au démontage, il est essentiel de vider le réservoir. Une méthode consiste à utiliser la pompe elle-même en coupant et remettant son alimentation électrique à l'aide du killswitch, jusqu'à ce qu'elle désamorce. Le résidu peut ensuite être vidé via la vis de purge.

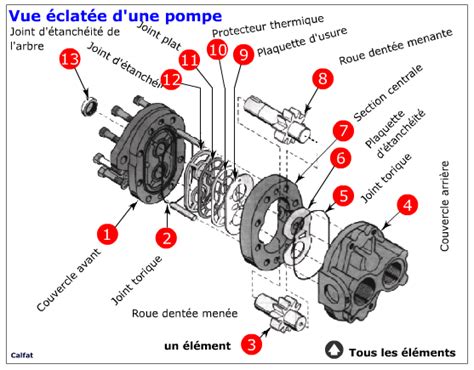

Une fois la pompe extraite, l'inspection peut révéler des défauts évidents. Dans un cas précis, la connexion entre la sortie de la pompe et le support du régulateur de pression n'était plus étanche, le joint étant fendu et partiellement sorti.
Les Différents Modèles de Pompes et leurs Problèmes
Les Buell XB ont connu plusieurs générations de pompes à essence :
- Les premières générations utilisaient une pièce en plastique se connectant à la sortie de la pompe.
- La deuxième génération employait un tube annelé.
- Les modèles les plus récents ont une pompe différente, non détaillée ici.
Il est à noter que certaines modifications proposées pour fiabiliser les pompes, comme le remplacement des joints d'origine par un tube en caoutchouc, peuvent s'avérer défectueuses, comme un tube qui s'ouvre sur toute sa longueur.
Dans le cas où le système d'étanchéité d'origine a été conservé, sa remise en place peut résoudre le problème temporairement.
Problèmes de Fuite et Fiabilité
La pompe de deuxième génération, avec ses tubes annelés, est également connue pour des fuites au niveau de ces tubes, la rendant pas nécessairement plus fiable. La troisième génération, gérée directement par l'ECM, présente une autre architecture.
Il est important de souligner que le remplacement d'une pompe par une autre de plus gros débit sans reprogrammation de la cartographie peut entraîner des pannes. Les Buell ne sont pas conçues comme des motos de course sans modifications profondes qui peuvent affecter la longévité du moteur.
Cas Spécifiques et Diagnostics Approfondis
Dans certains cas, la panne peut survenir sans signe avant-coureur, comme un joint qui lâche au démarrage plutôt qu'en roulant. Cela peut être considéré comme un coup de chance, car cela permet de diagnostiquer le problème sans tomber en panne en pleine route.
Des problèmes électriques peuvent également survenir. Par exemple, un court-circuit au niveau de la pompe à essence, où le fusible d'allumage saute lorsqu'on tire sur le fil en sortie de pompe. La fiche de la pompe peut être encrassée, et un fil dénudé peut causer des problèmes.
Diagnostic d'un Court-Circuit
Si un court-circuit semble disparaître en tirant sur les fils, cela peut indiquer une soudure défectueuse à l'intérieur du passe-câbles étanche. Lorsque le contact est bon, le courant passe, mais lorsque le contact devient "merdique", la section de passage du courant diminue, pouvant causer des problèmes.
La solution peut impliquer de broyer le passe-câbles pour accéder aux broches soudées.
Analyse d'une Pompe Bloquée
Dans un cas où la pompe est mécaniquement bloquée, l'analyse interne peut révéler des débris ou des fibres ayant pu se coincer entre l'impulseur et sa platine. Ces débris, chauffés et fondus par la rotation, peuvent coller les pièces ensemble, bloquant ainsi le mécanisme.
La cause de ces débris peut être un filtre "papier" endommagé lors du montage, relâchant des particules qui finissent par causer le blocage.

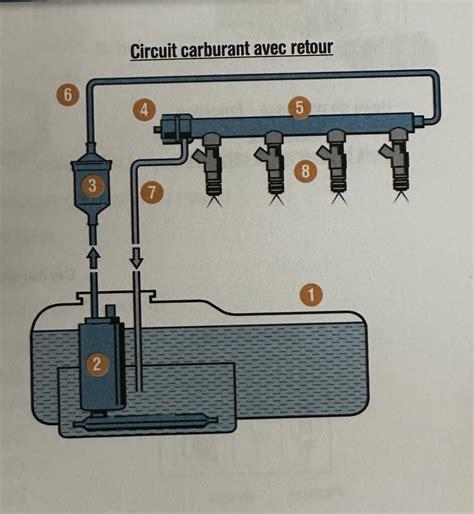

Comment fonctionne une pompe à carburant
Solutions et Réparations
Plusieurs solutions peuvent être envisagées pour résoudre les problèmes de pompe à essence :
- Remplacement du joint : Si le joint entre la pompe et le régulateur de pression est endommagé, son remplacement est nécessaire.
- Remplacement de la pompe : Si la pompe est défectueuse, le remplacement complet est souvent la solution la plus simple. Il est conseillé de se fournir auprès de fournisseurs spécialisés qui peuvent proposer des pièces adaptées et des conseils.
- Réparation du câblage : Des problèmes de connexion ou de câblage endommagé peuvent être réparés. Dans certains cas, il peut être nécessaire de remplacer des connecteurs ou de refaire des soudures.
- Réparation du passe-câbles étanche : Si le passe-câbles est endommagé, il peut être nécessaire de le refaire en utilisant des résines résistantes à l'essence et des joints toriques adéquats.
- Vérification de la polarité : Les pompes à essence sont polarisées, et un branchement inversé peut les empêcher de fonctionner. Il faut vérifier la correspondance des couleurs des fils.
- Diagnostic électrique : Des codes d'erreur enregistrés par l'ECM peuvent aider à identifier la source du problème (tension batterie trop basse, courant commande pompe trop bas, etc.).
- Remplacement de diode : Sur certains modèles (comme le 1125), une diode de protection peut claquer, entraînant l'arrêt de la pompe. Son remplacement par une diode équivalente, voire de capacité supérieure, peut résoudre le problème.
Il est également crucial de vérifier l'état des connexions électriques, des masses et des fusibles. Un nettoyage des prises avec un produit adapté comme du WD40 peut parfois résoudre des problèmes d'oxydation.
Conseils Généraux
- Utilisation de pièces de qualité : Privilégier les pièces de rechange de bonne qualité auprès de fournisseurs reconnus.
- Entretien régulier : Un entretien régulier peut prévenir l'apparition de certains problèmes.
- Diagnostic précis : Ne pas hésiter à utiliser des outils de diagnostic (comme ECMSpy) pour obtenir des codes d'erreur et des données en temps réel.
- Prudence lors du démontage : Suivre les procédures de démontage avec soin, en particulier pour les éléments sensibles comme le bras oscillant ou le réservoir.
- Documentation : Se référer au manuel d'atelier de la moto pour les procédures de démontage et de réparation.
