Groupe de surpression : fonctionnement, installation et maintenance

Un groupe de surpression, également appelé surpresseur ou groupe hydrophore, est un dispositif essentiel dans de nombreuses installations hydrauliques. Il permet de fournir une eau avec une pression suffisante pour les besoins quotidiens d'un logement, que ce soit pour l'alimentation générale, l'arrosage ou même le transfert d'eau depuis un puits ou un récupérateur d'eau de pluie. Son rôle principal est d'augmenter la pression de l'eau et de réguler la consommation, assurant ainsi un débit constant et optimal.

Fonctionnement d'un groupe de surpression

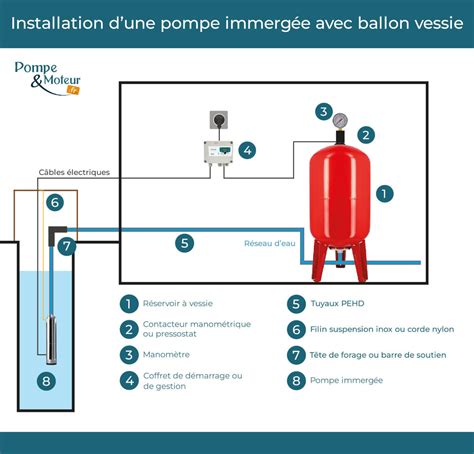

Le fonctionnement d'un groupe de surpression repose sur un principe simple et efficace, combinant une pompe et un réservoir sous pression. Voici les étapes clés de son fonctionnement :

1. Aspiration de l'eau : L'eau est d'abord aspirée depuis la source (puits, réseau, etc.) par une pompe. Généralement, il s'agit d'une pompe centrifuge, appréciée pour sa compacité et son coût abordable par rapport aux pompes volumétriques. Au cœur de cette pompe, l'eau subit un mouvement de rotation dans une roue, ce qui augmente sa vitesse et son énergie cinétique.

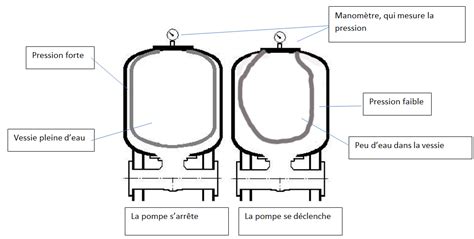

2. Mise sous pression dans le réservoir : L'eau est ensuite envoyée dans un réservoir à vessie. Ce réservoir contient une membrane en caoutchouc (la vessie) qui sépare l'eau de l'air comprimé. Cette configuration permet de conserver l'eau sous pression et de disposer d'une réserve utile. La réserve utile correspond à la quantité d'eau que l'on peut puiser dans le réservoir sans provoquer le redémarrage immédiat de la pompe.
3. Régulation par le pressostat : Pour automatiser le fonctionnement de la pompe, un contacteur manométrique, plus communément appelé pressostat, est intégré au système. Ce dispositif mesure en permanence la pression de l'eau dans le circuit. Lorsque la pression chute en dessous d'un seuil prédéfini (pression de démarrage), le pressostat active la pompe. Inversement, lorsque la pression atteint le seuil supérieur (pression d'arrêt), le pressostat coupe l'alimentation de la pompe.

Le débit et la pression de la pompe sont souvent représentés par une courbe de performance, qui permet d'étudier le rapport entre ces deux paramètres. La HMT (Hauteur Manométrique Totale) est un élément important à calculer pour dimensionner correctement la pompe.

Avantages d'un groupe de surpression

L'installation d'un groupe de surpression offre plusieurs avantages significatifs :

• Répondre aux besoins en eau : Il pallie les problèmes de faible pression d'eau dus à une alimentation insuffisante ou un réseau défaillant, garantissant un approvisionnement constant et adapté.
• Optimiser la distribution de l'eau : Il permet de réguler la pression de l'eau dans les différents points de puisage, améliorant le confort d'utilisation.
• Améliorer la performance des équipements : De nombreux appareils électroménagers, tels que les lave-linge ou les lave-vaisselle, nécessitent une pression d'eau suffisante pour fonctionner correctement. Un surpresseur optimise leur utilisation.
• Permettre l'utilisation d'eaux non conventionnelles : Il est idéal pour pomper et distribuer l'eau de pluie collectée dans des récupérateurs.

Installation d'un groupe de surpression

Une installation correcte est primordiale pour garantir la performance et la longévité de votre groupe de surpression. Voici les étapes et les précautions à prendre :

Composants nécessaires au raccordement :

• Le surpresseur lui-même : son choix dépend du débit nécessaire, de la pression souhaitée et du type d'utilisation.
• Les tuyaux de raccordement : pour véhiculer l'eau depuis la source jusqu'au surpresseur, puis vers les points d'utilisation.
• Les joints : pour assurer l'étanchéité des raccords.

Étapes clés de l'installation :

1. Préparation : Avant de commencer, assurez-vous d'avoir tous les composants nécessaires à disposition.
2. Positionnement : Installez soigneusement le surpresseur sur une surface plane et stable pour minimiser les vibrations.
3. Raccordements : Les raccords doivent être installés aux entrées et sorties du surpresseur selon le modèle. Raccordez le surpresseur à la source d'eau. Pour le tuyau d'aspiration, il est recommandé d'enrouler le raccord fileté avec du téflon pour assurer l'étanchéité.
4. Rinçage et purge : Ouvrez l'alimentation en eau pour rincer et purger l'ensemble du système. Si des satellites sont installés, ouvrez le robinet le plus éloigné jusqu'à ce qu'il n'y ait plus d'air ou de saletés qui sortent.
5. Remplissage préliminaire : Un remplissage préalable permet d'éviter la présence d'air dans le circuit.
6. Mise en marche : Une fois toutes les vérifications effectuées, allumez votre surpresseur et assurez-vous que l'eau circule correctement.

Précautions importantes :

• Transport : Pour un transport sécurisé, assurez-vous que l'appareil ne peut pas glisser ou basculer. Le transport doit se faire uniquement en position horizontale, et l'appareil ne doit pas être placé sur la face avant où se trouve le panneau de commande. Si l'appareil est déplacé à une température proche ou inférieure à 0°C, il doit être entièrement vidé de son eau.
• Pression d'entrée : Les surpresseurs et les stations principales requièrent une pression d'entrée dynamique de 2 bars (30 psi).
• Raccordement à l'eau : Le raccordement à l'eau doit se faire par le haut de l'appareil.
• Sécurité : Lisez attentivement le mode d'emploi de votre modèle spécifique avant l'installation. Le niveau de déclenchement de l'ELCB doit être de 300 mA.
• Diamètre des tuyaux : Pour transférer la pression sans perte significative vers des satellites, il est crucial de s'assurer que le diamètre des tuyaux est suffisant. Une perte de pression plus faible signifie une meilleure énergie transférée pour le nettoyage ou d'autres applications.

Réglage d'un groupe de surpression

Le réglage du surpresseur doit être effectué lors de l'installation, puis de manière périodique. Il concerne principalement la pression de l'air dans la cuve et la plage de surpression d'eau en sortie du réservoir.

Réglage de la pression :

1. Connaître la pression maximale de la pompe : Avant tout réglage, il est impératif de connaître la pression maximale que la pompe peut supporter (indiquée par la H max). Par exemple, une hauteur maximale de 45 mètres correspond à environ 4,5 bars.
2. Réglage de la pression de démarrage et d'arrêt : Une fois la pression maximale connue, vous pouvez régler la pression de démarrage (ou pression d'enclenchement) et la pression d'arrêt (ou pression de déclenchement) à l'aide du pressostat.

Réglage du pressostat :

Pour régler le pressostat (ou contacteur manométrique), vous aurez besoin de tournevis plats et cruciformes. Les réglages s'effectuent généralement sur des ressorts :

• Le gros ressort (vis n°1) permet de régler la pression haute (pression d'arrêt).
• La petite vis permet de régler la pression basse (pression de démarrage) et le delta.

Pour chaque modification, remettez la pompe en marche et contrôlez le point de déclenchement.

Le delta de pression :

Le delta correspond à la différence entre la pression haute et la pression basse. Un delta de 1,5 à 2 bars est généralement idéal. Si le delta est trop faible ou trop élevé, les démarrages de la pompe seront trop fréquents, ce qui n'est pas optimal pour le volume d'eau utile et peut entraîner une usure prématurée.

Pour une utilisation domestique, il est souvent conseillé de régler la plage de surpression entre 2 et 3,5 bars, ou entre 2 et 4 bars.

Règle fondamentale : La pompe doit délivrer, au niveau du ballon vessie, au moins 1,0 bar de plus que la pression de déclenchement réglée sur le pressostat. Le non-respect de cette règle peut entraîner une usure rapide de la pompe.

Dépannage et maintenance d'un groupe de surpression

Un surpresseur qui démarre et s'arrête sans cesse, ou qui fonctionne par à-coups, est souvent le signe d'un déséquilibre dans l'installation. Voici les causes possibles et les solutions :

Problèmes courants et leurs solutions :

1. Vessie percée : La vessie permet de stocker l'eau sous pression. Si elle est percée, l'eau remplit tout le réservoir, annulant l'effet tampon de l'air. Vérification : Appuyez sur la valve de gonflage ; si de l'eau sort, la vessie est percée.
2. Mauvais réglage de la pression d'air : Dans un réservoir à vessie ou à air libre, une pression d'air incorrecte peut entraîner des démarrages trop fréquents. Recommandation : Gonfler la vessie à 0,2 bar en dessous de la pression de démarrage du pressostat.
3. Réservoir sous-dimensionné : Si le réservoir est trop petit par rapport à la consommation réelle, cela peut provoquer de nombreux cycles marche/arrêt.
4. Clapet anti-retour défectueux : Ce clapet empêche l'eau de repartir vers la source lorsque la pompe est arrêtée. S'il ne fonctionne pas, cela peut causer des pertes de pression.
5. Fuite sur le réseau : Vérification : Fermez tous les points de puisage et observez le manomètre. S'il chute sans utilisation d'eau, une fuite est présente.
6. Pressostat défectueux : Le pressostat régule l'activation et la désactivation de la pompe. S'il est mal réglé ou défectueux, il peut causer des dysfonctionnements.
7. Moteur surchauffé : Un usage intensif ou un défaut de ventilation peut entraîner une surchauffe du moteur, affectant son fonctionnement.
8. Joints internes usés : Des joints internes de pompe usés peuvent causer des pertes de pression invisibles.

Un surpresseur qui se déclenche trop souvent s'use plus vite et consomme plus d'énergie. Une vérification régulière de la pression de la vessie, un bon réglage du pressostat, et un contrôle du moteur peuvent résoudre durablement ces problèmes.

Entretien régulier :

Un entretien complet et régulier prolongera la durée de vie de votre groupe de surpression et maintiendra son rendement optimal.

• Contrôle de la pression d'air : Environ tous les 6 mois, vérifiez la pression d'air du ballon vessie. Pour cela, coupez l'électricité de la pompe et videz totalement l'eau du ballon.
• Nettoyage des composants : Nettoyez votre filtre, clapet anti-retour et crépine pour vous assurer qu'ils ne sont pas obstrués.

Si vous rencontrez des problèmes persistants malgré un entretien régulier, n'hésitez pas à consulter des experts ou à suivre une démarche de dépannage spécifique à votre modèle.
