Radioélectricité et Aéronautique : Principes et Applications

La radioélectricité joue un rôle fondamental dans l'aéronautique moderne, assurant une multitude de fonctions essentielles au vol, de la communication au guidage. Cette importance se manifeste à travers divers systèmes, tels que le contact VHF avec le contrôle aérien, les communications longues distances avec les centres de contrôles océaniques, la transmission d'ACARS, le data link, les liaisons par satellite, les radiobalises au sol, l'atterrissage tout temps, ainsi que le suivi et le guidage radar. Bien que cette liste ne soit pas exhaustive, elle souligne la prédominance de la radioélectricité dans le domaine aéronautique.

Principes Fondamentaux des Ondes Radioélectriques

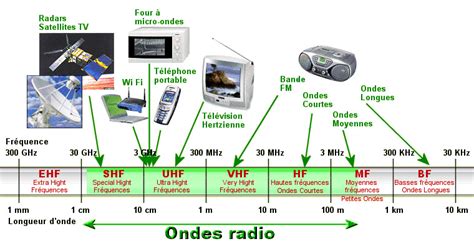

Les ondes radioélectriques, également appelées ondes hertziennes, sont des ondes électromagnétiques dont la fréquence est, par convention, inférieure à 300 GHz. Elles se propagent dans l'espace sans nécessiter de guide artificiel. Chaque fréquence est associée à une longueur d'onde (notée λ), qui est la distance parcourue par l'onde au bout d'une période (ou cycle). La longueur d'onde est une caractéristique essentielle pour l'étude de la propagation des ondes, car elle dépend de la vitesse de propagation de l'onde et du milieu dans lequel elle évolue (vide, atmosphère, conducteur).

Les courants alternatifs sont à l'origine de la production d'ondes électromagnétiques. Si un courant est continu, le champ magnétique généré est constant. Cependant, dès que le courant varie, les champs électriques et magnétiques deviennent liés. L'amplitude d'un signal électrique correspond à une tension ou à un courant.

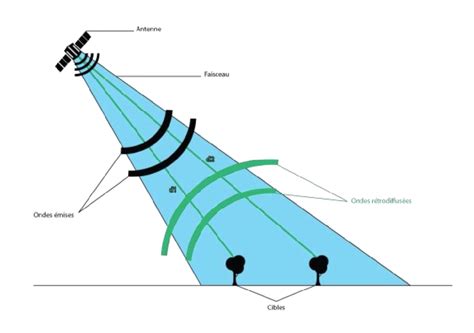

Propagation des Ondes Radioélectriques

Toutes les ondes radioélectriques se propagent en ligne droite dans toutes les directions. On distingue deux types principaux de propagation :

• Onde de sol : Cette énergie rayonnante suit la courbure terrestre, particulièrement pour les grandes et moyennes longueurs d'onde (fréquences basses, entre 10 KHz et 10 MHz).
• Onde d'espace : Elle se propage tout droit, sans être déviée dans le vide. Cependant, l'atmosphère, et plus particulièrement l'ionosphère, influence sa trajectoire.

L'Ionosphère et son Influence

L'ionosphère est la couche supérieure de l'atmosphère terrestre, caractérisée par une ionisation partielle des gaz due aux rayonnements solaires (ultraviolets et rayons X). Ces rayonnements arrachent des électrons aux atomes, créant des ions positifs et des électrons libres. Ces électrons libres, par leur charge négative, sont capables d'infléchir la trajectoire des signaux radioélectriques par un phénomène de réfraction. Au fur et à mesure qu'une onde radio progresse dans des couches de plus en plus denses d'électrons libres, elle subit des réfractions successives qui peuvent la renvoyer vers le sol.

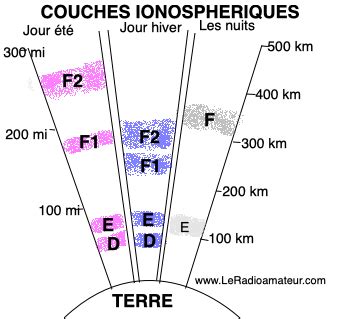

L'ionosphère est structurée en plusieurs couches, dont l'activité varie en fonction de l'heure, de la saison et de l'activité solaire :

• Couche D : La plus basse (50-90 km), très active le jour et disparaissant la nuit.
• Couche E : Située au-dessus de la couche D (90-130 km), son activité chute après le coucher du soleil, mais une ionisation résiduelle persiste la nuit. Elle peut présenter des réfractions spectaculaires sur certaines fréquences (25-150 MHz) lors de la propagation E-sporadique.
• Couche F : La plus haute, se scindant le jour en sous-couches F1 et F2. Son altitude varie considérablement, pouvant atteindre 300-400 km en été le jour et se situer autour de 250-300 km la nuit. Les couches F ont un haut pouvoir de réfraction sur les ondes courtes.

En résumé, l'ionosphère est une succession de couches gazeuses non homogènes, dont l'état d'ionisation influence la propagation des ondes radioélectriques par absorption ou réfraction, en fonction de leur longueur d'onde et de l'altitude.

Les Antennes : Transducteurs d'Ondes

En émission, l'antenne convertit les grandeurs électriques (tension et courant) en grandeurs électromagnétiques (champ électrique et champ magnétique) dans l'espace. Pour un rayonnement optimal (antenne accordée), la taille physique de l'antenne doit être en relation avec la longueur d'onde de la fréquence utilisée.

Types d'Antennes et Caractéristiques

• Antenne Monopôle λ/4 et Dipôle λ/2 : Ces antennes, par rapport à une antenne isotrope (fictive, rayonnant une sphère parfaite), présentent un gain de 2.14 dBi. Ce gain est souvent suffisant pour compenser les pertes de la ligne de transmission et l'insertion des connecteurs.
• Antenne Fil : Un simple fil tendu, alimenté par une extrémité. Si sa longueur dépasse une demi-longueur d'onde, on parle de "long fil". Les antennes HF modernes sur les liners sont souvent des antennes raccourcies, intégrées dans la structure de l'avion.
• Antenne Cadre (Loop) : Très directive, elle est sensible à la composante magnétique de l'onde radio et est typique de la radiogoniométrie.
• Antenne Patch : Composée d'un ou plusieurs patchs sur une surface diélectrique, elle peut offrir un gain conséquent (15 à 25 dBi), notamment sous forme de réseaux.
• Antenne à Fente : Adaptée aux très hautes fréquences, il s'agit d'une fente taillée dans un matériau conducteur. La longueur d'une antenne classique détermine le sens de son champ électrique, tandis que pour une antenne à fente, c'est le sens du champ magnétique. Elles peuvent être intégrées dans des guides d'onde pour former des réseaux compacts, comme pour les radars météo des liners.

Il est possible d'artificiellement raccourcir la taille électrique d'une antenne en utilisant des bobinages, des brins capacitifs, ou des systèmes d'accord. Ces antennes raccourcies ont des dimensions plus acceptables mais un rayonnement effectif moindre par rapport à une antenne naturellement accordée.

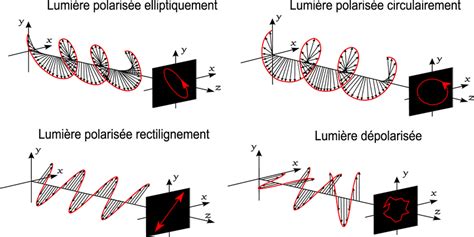

Polarisation des Antennes

La polarisation décrit l'orientation du champ électrique de l'onde électromagnétique émise par l'antenne. Les principaux types de polarisation sont :

• Horizontale : L'antenne émettrice s'étend à l'horizontale. Elle est moins sensible aux parasites statiques.
• Verticale : L'antenne émettrice est positionnée verticalement.
• Circulaire : La polarisation tourne dans le sens des aiguilles d'une montre (droite) ou à l'inverse (gauche). Elle est obtenue en utilisant deux antennes perpendiculaires, déphasées de 90°.
• Oblique : À 45° ou 135°.

La polarisation mixte, oblique, peut être exploitée pour pallier les problèmes de positionnement physique des antennes, particulièrement avec des engins mobiles évoluant en trois dimensions.

Gain et Pertes des Antennes

Le gain des antennes est exprimé en dBi (décibels isotrope), une mesure comparative par rapport à une antenne isotrope fictive. Il est important de ne pas confondre ce gain avec les décibels (dB) utilisés pour exprimer les gains ou les pertes généraux. Par exemple, une antenne peut avoir un gain annoncé de 6 dBi, tandis que les pertes des connecteurs sont de 2.5 dB et celles de la ligne de transmission de 0.5 dB.

Modulation des Ondes Porteuses

L'onde porteuse est le signal radioélectrique qui transporte l'énergie dans l'espace via l'antenne. La modulation consiste à modifier cette onde porteuse pour y encoder de l'information.

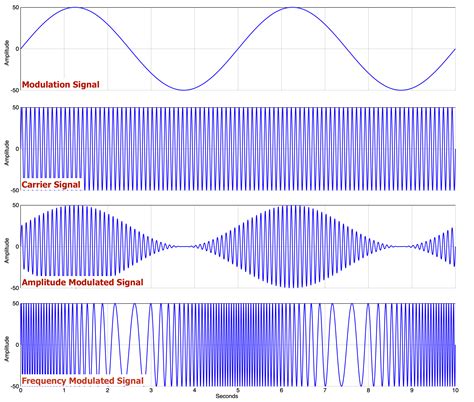

Types de Modulation

• Modulation d'Amplitude (AM) : L'amplitude de l'onde porteuse varie en fonction d'un signal modulant. Les communications aéronautiques civiles VHF utilisent l'AM avec porteuse pleine et bande latérale unique (codification ITU H3E), conservant uniquement la partie supérieure de la bande latérale. Cela permet un espacement entre canaux de 2.7 kHz pour une bande passante de 8.33 kHz, optimisant l'utilisation du spectre.
• Modulation de Fréquence (FM) : La fréquence de l'onde porteuse varie en fonction du signal modulant.
• Modulation d'Amplitude à Bande Latérale Unique (BLU) : Permet des transmissions plus efficaces en exploitant l'énergie minimale requise pour transporter le message. La BLU à porteuse supprimée (code ITU J3E) conserve uniquement une bande latérale.

Pour véhiculer de l'information binaire, plusieurs modes de modulation existent, tels que le MSK (Minimum Shift Keying) et l'OQPSK (Offset Quadrature Phase Shift Keying), qui codent l'information en quadrature de phase.

Applications Aéronautiques de la Radioélectricité

La radioélectricité est indispensable pour :

• Communications : Contact VHF avec le contrôle aérien, communications longue distance (centres océaniques), transmission d'ACARS, data link, liaisons par satellite.
• Navigation et Guidage : Suivi et guidage radar, radiobalises au sol, atterrissage tout temps.
