Restauration de la Culasse et Nettoyage des Composants
La culasse est enfin restaurée. Nous avons tout démonté et nettoyé les soupapes calaminées.
Cependant, le processus n'a pas été aussi simple qu'espéré. L'extraction d'un goujon s'est révélée particulièrement ardue. Les tentatives de chauffage, d'utilisation de dégrippant, d'insistance et même d'une queue de cochon n'ont abouti à rien, le goujon sortant vainqueur par KO.
La solution envisagée aurait été de couper le goujon à ras, de tarauder et de remettre un filet rapporté, mais le manque de temps a conduit à une alternative. Le collecteur sera scellé très proprement sur la culasse au moyen d'une pâte haute température, un mélange bi-composant conçu pour éviter toute fuite ultérieure.

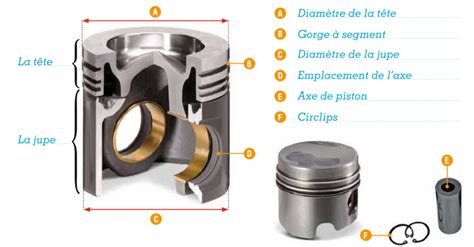

Les pistons vont également bénéficier d'un nettoyage approfondi. Par la même occasion, j'ai vérifié l'état des chemises pour m'assurer qu'il n'y aurait pas de mauvaise surprise.
J'ai profité de l'occasion pour nettoyer les pistons de manière douce et efficace, et inspecter l'état de la chambre de combustion et de sa chemise. Il est crucial de veiller à ne rien faire tomber à l'intérieur, car cela pourrait rayer la chemise ou passer dans le bas moteur. Heureusement, tout est en ordre de ce côté.
Le Rôle Crucial du Joint de Culasse
Il est temps de remonter la culasse et de poser le joint de culasse. Cet élément est vital pour la moto, car il conditionne la bonne circulation des fluides et l'étanchéité de chaque compartiment, empêchant tout mélange indésirable.
Particulièrement fragile, le joint de culasse résiste à des contraintes thermiques, chimiques et mécaniques considérables. La recherche de ce fameux joint a été longue, mais heureusement, les joints de haut moteur sont arrivés et tout semble rentrer dans l'ordre.
La préparation du plan de joint, c'est-à-dire la surface plane sous la culasse, est essentielle : il doit être le plus net possible.
Installation du Joint de Culasse et Remontage de la Culasse

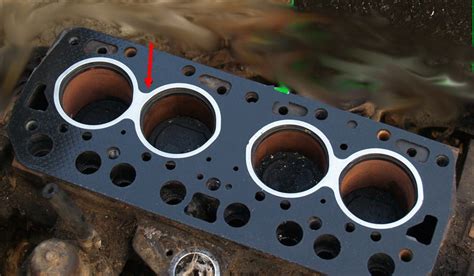

Il est impératif de poser le joint de culasse dans le bon sens ; il n'y a pas droit à l'erreur. Le joint ne doit être ni aplati ni déformé de manière inappropriée. Des repères sont disponibles, dont un indiquant la surface supérieure du joint.
Ce joint de culasse, après lequel j'ai tant couru, assure l'étanchéité entre les circuits de lubrification (huile) et de refroidissement (liquide de refroidissement). Il conditionne également le niveau de compression du moteur.
Une fois le joint positionné, la culasse est enfilée tant bien que mal sur les tiges. Le fil de fer fixé sur la chaîne de distribution est récupéré avant de la remonter par son logement.
Il est normal que tout ne se mette pas parfaitement en place du premier coup, mais globalement, l'opération se déroule plutôt bien.
Remontage de la Distribution et Calage de la Chaîne
Le remontage des patins de distribution s'avère plus délicat. La chaîne de distribution a été préparée pour être tirée dans son logement. Avec un fil à la patte et un tournevis bloqué en haut de culasse, la chaîne est repassée et replacée.
Ensuite, les arbres à cames sont remis en place. Il est important de suivre les marquages : IN pour intérieur et EX pour extérieur, indiquant le sens de rotation par rapport au moteur. La courroie est ensuite calée sur les pignons.
Le remplacement des deux tampons a demandé un temps considérable, faute de méthode adéquate et du peu de chance nécessaire pour un débutant. Le tendeur est ensuite remis en place, pressant immédiatement la chaîne, qui se tend.
Il s'agit maintenant du calage de la chaîne de distribution. L'objectif est de synchroniser le fonctionnement du bas moteur et du haut moteur. Pour ce faire, les pistons doivent être positionnés correctement en tournant le repère mobile de l'axe du vilebrequin sur le repère fixe (après avoir démonté le carter d'accès).
Il est également vérifié que les repères des arbres à cames soient bien alignés avec le plan de joint supérieur. L'alignement parfait des arbres à cames, la tension et l'état de la chaîne sont confirmés, ce qui est une excellente nouvelle.
TUTO MÉCANIQUE : RÉGLAGE SOUPAPE & CALAGE DE LA DISTRIBUTION
Serrage de la Culasse et Finitions

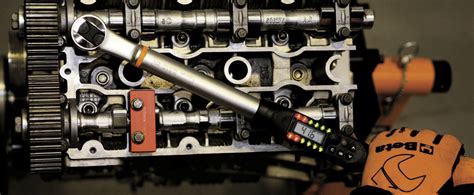

À présent, il faut recouvrir tous ces éléments. L'utilisation d'une clé dynamométrique est indispensable, et la méthode doit être suivie à la lettre. Ces procédures permettent de répartir au mieux les efforts sur les parties fragiles et sur le joint de culasse, évitant ainsi tout risque de mauvais montage.
Pour l'instant, les soupapes restent à portée de cale, en ne remontant pas la partie supérieure de la culasse, c'est-à-dire le couvre-culasse et son joint.
