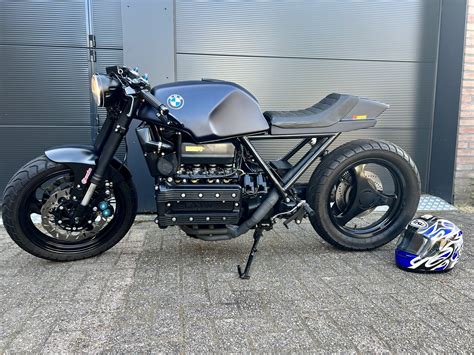

Ce guide compile les informations et les retours d'expérience concernant le changement d'embrayage sur une BMW K100, une opération qui demande patience et méthode. Les discussions révèlent que l'accessibilité des composants sur les motos BMW peut varier, rendant certaines interventions plus complexes que sur d'autres modèles.
Préparation et Démontage Initial
Avant de commencer le remplacement de l'embrayage sur une BMW K100, il est essentiel de comprendre la procédure de démontage. Sur ce modèle, il est généralement nécessaire de démonter le couple conique, puis le bras oscillant, avant d'accéder au couvercle de boîte. Le moteur peut rester en place dans le cadre. Une attention particulière doit être portée à l'alternateur, qu'il faut maintenir pour éviter de perdre des rondelles de calage, ce qui entraînerait un démontage complet du moteur.
Il est parfois possible de sortir le bras oscillant avec le couple conique monté dessus, bien que cela puisse poser des problèmes au niveau de l'arbre. Dans certains cas, la dépose du bras oscillant avec le couple conique intact est réalisable.
L'opération peut nécessiter de retirer la batterie, ce qui parfois implique de dévisser le garde-boue arrière. Si la moto est une K100 avec deux amortisseurs arrière, la procédure peut comporter des spécificités.
Une fois le carter d'embrayage, situé dans la partie inférieure centrale de la moto et derrière la transmission, détaché, l'embrayage devient accessible. Il faut alors desserrer toutes les vis qui le fixent pour pouvoir retirer les disques.
Il est recommandé de placer la moto sur sa béquille latérale pour cette intervention. L'ensemble du processus de démontage, y compris l'accès au joint spi de vilebrequin qui doit également être remplacé, peut prendre plusieurs heures.
Les Composants de l'Embrayage et leur Remplacement

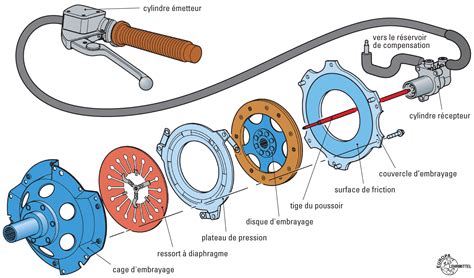

L'embrayage est un organe indispensable de la moto, servant à coupler ou désolidariser le moteur et la boîte de vitesses. L'action sur le levier d'embrayage interrompt la liaison entre le moteur et les roues. Sur la grande majorité des motos, l'embrayage est multidisque et à bain d'huile.
Pour retirer l'embrayage de son logement, il faut desserrer les boulons qui fixent les disques. Ces disques peuvent ensuite être retirés et remplacés par de nouveaux. Avant de monter les nouveaux disques, il est conseillé de les immerger dans de l'huile moteur.
Les disques garnis n'ont pas de sens de montage, mais les disques lisses en ont. La partie intérieure du cercle des disques lisses présente des cannelures avec une partie biseautée et une partie saillante. La partie saillante doit être tournée vers l'extérieur de la moto.
Il est crucial de respecter l'ordre et le sens de montage des disques tels qu'ils étaient lors du démontage. La prise de photos pendant le démontage peut grandement aider au remontage.
Dans certains cas, même si le disque d'embrayage semble en bon état avec encore l'écriture visible dessus, son remplacement peut être envisagé s'il est resté longtemps sans servir, par crainte que la garniture ne se décolle ou ne se désagrège avec le temps. L'installation d'un kit complet est alors recommandée.
Problèmes Courants et Solutions
Carburateurs et Réglages

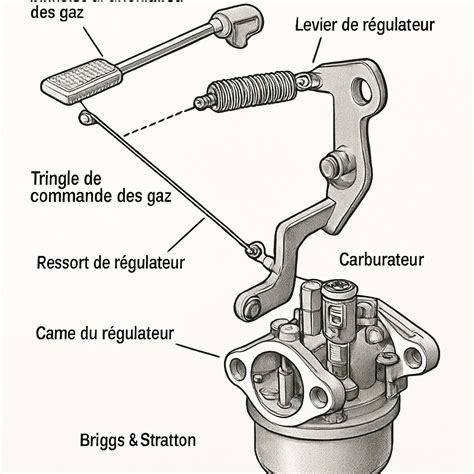

Les carburateurs peuvent présenter des problèmes, comme des membranes en train de se désagréger, devenant difformes et semblables à du chocolat fondu. L'aluminium du carburateur autour du puits d'aiguille peut également être endommagé. Ces problèmes peuvent être résolus avec un kit de réfection et, si nécessaire, une reconstitution de l'aluminium à l'époxy bi-composant.
Le réglage des niveaux de cuve peut manquer dans certaines documentations. Une méthode de réglage "à l'ancienne" consiste à placer les flotteurs à 180° avec le pointeau juste appuyé, ce qui correspondrait à environ 24 mm de hauteur de cuve. Des réglages fins seront nécessaires une fois les carburateurs remontés.
La synchro des carburateurs est une étape importante qui peut être facilitée par un appareil spécifique, parfois coûteux (environ 600 €), qui sert également de compte-tours et offre des fonctions d'audit. Pour ceux qui n'ont pas cet équipement, un appareil à 4 cadrans plus ancien mais précis peut être utilisé.
Autres Composants et Entretien
Lors de l'intervention sur l'embrayage, il est également conseillé de vérifier et de remplacer le joint spi du vilebrequin et de l'arbre de boîte. Il faut également vidanger et rincer le pont et le cardan, car il peut ne plus y avoir d'huile dans le tube de transmission.
Les freins peuvent être grippés, nécessitant un dégrippage du maître-cylindre arrière. Il faut inspecter l'état des durites, du bocal, du maître-cylindre et de l'étrier, et procéder à un nettoyage complet. Le réglage des étriers peut se faire via un système d'excentrique.
L'inspection des cylindres, dans la mesure du possible, doit être effectuée. Le changement des bougies est également une étape de maintenance courante.
Les boîtes de vitesses, notamment les modèles Getrag sur les BMW, peuvent produire un bruit de "klonk". Ce phénomène est souvent plus prononcé lors du rétrogradage et à froid. Il est recommandé d'attendre que l'huile se fluidifie et de passer les vitesses entre 3 000 et 5 000 tours/minute sur les moteurs Boxer. Il est normal de rencontrer une légère difficulté à passer la première à l'arrêt, en raison d'un système de verrouillage.
Documentation Technique et Partage de Connaissances
La revue technique (RTM) est une ressource précieuse pour ce type d'intervention. Bien que les versions numériques ne soient pas toujours disponibles, des sites spécialisés peuvent proposer des liens vers ces documents. Il est important de noter que l'accès à certaines documentations peut soulever des questions de droits d'auteur.
Le partage de connaissances entre passionnés de moto est essentiel. Les forums permettent d'échanger des conseils, des astuces et des retours d'expérience, rendant les interventions mécaniques plus accessibles, même sans la RTM.
L'idée de faire un travail "à l'africaine" peut être tentante en l'absence de documentation ou d'outillage spécifique, mais cela peut entraîner des réparations temporaires et des pannes ultérieures. Il est préférable d'avoir les procédures et les tours de main appropriés, et si possible, un outillage spécifique.
Dans tous les cas, une bonne dose de patience et un sens mécanique développé sont indispensables. N'hésitez pas à demander de l'aide à une personne expérimentée si vous n'êtes pas sûr de vous.
