Les roulements à billes sont des composants mécaniques essentiels qui jouent un rôle crucial dans la réduction des frottements entre les pièces mobiles, permettant ainsi un mouvement de rotation fluide et efficace. Ils sont constitués d'un ensemble de billes enfermées entre deux anneaux concentriques, facilitant le transfert de charges radiales et axiales grâce à leur mécanisme de roulement sans couture. Cette analyse détaillée se penche sur les différents types, conceptions, matériaux et applications innovantes des roulements à billes, mettant en lumière leur importance pour la technologie et l'industrie modernes.
Principes Fondamentaux du Roulement à Billes
Le fonctionnement d'un roulement à billes repose sur la transformation du frottement glissant en frottement roulant. Les billes, disposées entre une bague intérieure (montée sur l'arbre) et une bague extérieure (logée dans le boîtier), roulent sur des chemins de roulement de précision. Ce mouvement de roulement minimise la résistance au mouvement par rapport au glissement, réduisant ainsi l'usure mécanique et la perte d'énergie.

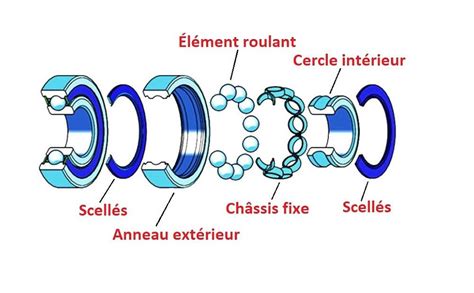

Les billes sont généralement maintenues en position par une cage (ou retenue de billes) qui empêche leur contact direct et assure un espacement uniforme. Cette configuration permet aux roulements à billes de gérer à la fois une rotation à grande vitesse et diverses charges, ce qui les rend indispensables dans de nombreuses applications.
Les principaux avantages des roulements à billes incluent :
- Friction réduite : Ils sont spécialement conçus pour minimiser la friction entre les pièces mobiles des machines.
- Support de charges : Ils sont conçus pour supporter des charges radiales et axiales (poussée).
- Amélioration de la précision et de l'alignement : Ils aident à maintenir l'alignement des composants connectés, garantissant que les pièces se déplacent sur leur trajectoire sans déviation.
- Vitesse accrue : En réduisant la friction, ils permettent aux machines de fonctionner à des vitesses plus élevées.
- Durée de vie et fiabilité améliorées : La réduction des frottements et la répartition uniforme des charges sur les surfaces de roulement réduisent le risque d'usure prématurée.
les roulements -- insertion des billes
Critères de Sélection d'un Roulement à Billes
Le choix du type de roulement adéquat pour un système mécanique nécessite la prise en compte de plusieurs critères essentiels. Plusieurs constructeurs proposent une large gamme de roulements pour satisfaire les besoins explicites et implicites des clients.
Charge et Vitesse
Il est recommandé de consulter les fiches techniques, le dessin d'ensemble de la machine et les dessins de définition des pièces mécaniques du montage des roulements. Il faut calculer les charges de rotation appliquées, qu'elles soient axiales, radiales ou combinées, pour déterminer la capacité de charge du roulement à choisir. Il est nécessaire de préciser si ces charges sont unidirectionnelles ou bidirectionnelles.
Il faut également déterminer la vitesse de rotation de l'arbre ou de l'alésage. Cette vitesse dépend de la charge appliquée, des tolérances de montage, des conditions de lubrification et de refroidissement. Les catalogues des roulements indiquent les vitesses de rotation limites en fonction de la lubrification ou du graissage.
Capacité de Charge Dynamique et Statique
La capacité de charge dynamique est une caractéristique de base et un critère de sélection essentiel. Elle permet de déterminer la durée de vie exacte du roulement. Plus la charge est faible, plus la durée de vie est importante. Il faut également tenir compte de la capacité de charge statique limite pour prévenir tout risque de déformation inadmissible des éléments tournants.
Dimensions : Diamètre Externe et Interne
Selon l'encombrement du système mécanique et l'emplacement du roulement, il est possible de sélectionner toutes les dimensions. Il faut choisir le diamètre intérieur (souvent noté 'd' dans les catalogues), qui correspond au diamètre de l'arbre tournant, pour ensuite déterminer le diamètre extérieur ('D') ainsi que la largeur du roulement ('B' ou 'b').
Matériaux des Roulements
Les roulements sont soumis à des contraintes très importantes et variables tout au long de leur durée de vie. Cela nécessite l'utilisation de matériaux résistants aux frottements et à l'usure, durs et dimensionnellement stables. Les fabricants des roulements utilisent souvent des aciers à haute ou moyenne teneur en carbone et des aciers de cémentation.

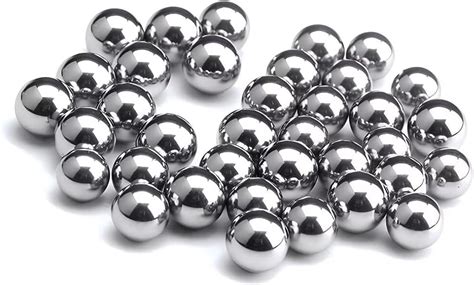

Les matériaux utilisés pour les billes varient en fonction des exigences spécifiques de l'application, notamment la capacité de charge, la vitesse, les conditions environnementales et la durabilité.
- Acier : Le matériau le plus couramment utilisé pour sa dureté et sa résistance à l'usure, convenant aux applications à haute vitesse et température.
- Acier inoxydable : Offre une résistance à la corrosion améliorée, idéal pour les environnements exposés à l'humidité ou aux substances corrosives.
- Céramique : Matériaux comme le nitrure de silicium (Si3N4) ou l'oxyde d'aluminium (Al2O3) sont utilisés pour leur ténacité supérieure, leur légèreté et leur résistance thermique. Ils réduisent les forces centrifuges, l'usure et la génération de chaleur à grande vitesse.
- Verre : Moins courant, utilisé pour des charges plus légères et lorsqu'une résistance à la corrosion est requise, bien qu'il soit plus fragile.
- Plastique : Utilisé pour des roulements légers, non conducteurs et hautement résistants à la corrosion (ex: POM, Nylon, PTFE).

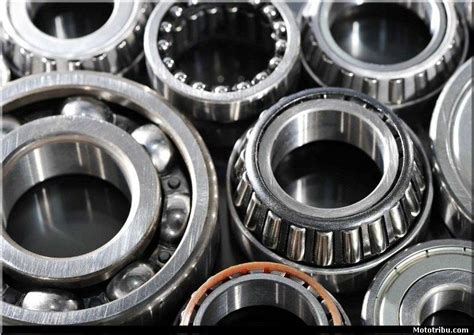

Types de Roulements à Billes
Les roulements à billes se distinguent par la forme et la disposition de leurs éléments roulants. Il existe de nombreux types, chacun adapté à des applications spécifiques.
Roulements à Billes à Gorge Profonde
Ce sont les roulements les plus courants. Ils sont idéaux pour supporter des charges radiales combinées à de faibles charges axiales. Ils sont généralement moins chers et plus compacts.
Roulements à Billes à Contact Oblique
Conçus pour supporter des charges radiales et axiales combinées. Le contact oblique permet de subir des efforts axiaux importants, souvent montés par paire en opposition (en O ou en X). Les roulements à contact oblique à double rangée acceptent des charges axiales importantes dans les deux sens et peuvent être utilisés seuls.
Roulements à Billes à Contact Axial (Butées à Billes)
Également appelés butées à billes, ils sont conçus pour résister à des forces appliquées parallèlement à l'axe du roulement ou à des charges axiales. Les butées à billes ne supportent que des faibles vitesses de rotation.
Roulements à Billes Auto-aligneurs
Ces roulements possèdent deux jeux de billes auto-aligneurs, capables de résister à des charges radiales combinées à de faibles charges axiales. Ils compensent le défaut d'alignement de l'arbre grâce à des chemins de roulement sphériques à double rangée.
Roulements à Aiguilles
Ces roulements sont un type spécial de roulements à rouleaux cylindriques, où les éléments roulants sont beaucoup plus fins et plus longs. Ils ont une capacité de charge radiale élevée avec de petites dimensions radiales et admettent un très faible rotulage.
Roulements Rotules à Rouleaux
Du fait de la forme et de la disposition des rouleaux, ces roulements acceptent un grand déversement relatif des deux bagues (plusieurs degrés). Ils supportent des charges radiales très élevées et des charges axiales modérées.
| Type de Roulement | Description | Applications Typiques |
|---|---|---|
| Gorge Profonde | Supporte les charges radiales et axiales ; conception polyvalente avec des rainures de guidage profondes. | Moteurs électriques, appareils ménagers. |
| Contact Angulaire | Conçu pour les charges combinées ; capacité de poussée plus élevée aux angles de contact. | Pompes, boîtes de vitesses, moyeux de roues. |
| Auto-alignement | Compense le défaut d'alignement de l'arbre grâce à des chemins de roulement sphériques à double rangée. | Systèmes de convoyage, machines agricoles. |
| Poussée (Axial) | Spécialement conçu pour les charges axiales ; compact et léger. | Transmissions automobiles, crochets de grue. |
Applications des Roulements à Billes
Les roulements à billes sont omniprésents dans tous les secteurs industriels grâce à leur polyvalence. Ils sont essentiels au fonctionnement de systèmes complexes avancés, allant de l'automobile à l'aéronautique, en passant par les énergies renouvelables.
- Automobile : Assurent une rotation fluide des roues et réduisent les frottements dans les transmissions, améliorant le rendement énergétique.
- Machines Industrielles : Utilisés dans les convoyeurs, les pompes, les boîtes de vitesses, où la précision et la durabilité sont essentielles.
- Aérospatiale : Applications exigeant des roulements haute performance capables de résister à des températures et des charges extrêmes, notamment dans les moteurs de turbines et les trains d'atterrissage.
- Dispositifs Médicaux : Appareils d'IRM, équipements chirurgicaux, nécessitant des roulements miniatures pour un fonctionnement silencieux et une longue durée de vie.
- Appareils Électroménagers : Réfrigérateurs, moteurs de lave-linge, pour minimiser le bruit et les vibrations.
Maintenance et Durée de Vie
La durée de vie d'un roulement est le nombre de tours qu'il peut effectuer avant l'apparition des premiers signes d'écaillage. Elle dépend de nombreux facteurs : vitesse de rotation, charge appliquée, lubrification, environnement (poussière, humidité, température). La dégradation par fatigue est le mode de mise hors service "normal", survenant lorsque les règles de montage, de lubrification et d'environnement sont respectées.
Contrairement à une idée reçue, la lubrification n'a pas pour but principal de réduire les frottements ; le lubrifiant sert avant tout à éviter le grippage des divers éléments. Le roulement n'étant par principe pas étanche, il faut veiller à le protéger des poussières et autres corps étrangers qui pourraient accélérer son usure.
Les systèmes de lubrification automatique révolutionnent la maintenance des roulements en assurant une distribution d'huile/graisse constante et précise, éliminant les erreurs de maintenance manuelle et prolongeant la durée de vie des roulements.
Le remplacement d'un roulement défectueux, qui peut se manifester par un bruit ou une chaleur excessifs, nécessite souvent un support temporaire pour les pièces de la machine qu'il relie. L'accès au roulement peut nécessiter le démontage de plusieurs composants. Il est généralement nécessaire d'utiliser un outil spécialisé, tel qu'un extracteur de roulements ou une presse, pour le retirer de son logement.
