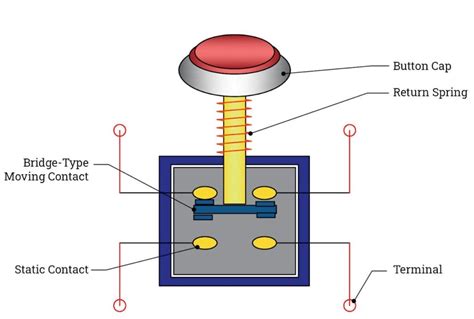

Un interrupteur à bouton-poussoir permet de contrôler un circuit électrique par simple pression sur un bouton. Son mécanisme interne comprend un actionneur, un ressort et des contacts métalliques. Lorsque le bouton est actionné, l'actionneur descend, comprimant le ressort. Cette compression met en contact les contacts métalliques, fermant ainsi le circuit et permettant à l'électricité de circuler. Lorsque le bouton est relâché, le ressort reprend sa forme initiale, séparant les contacts et ouvrant le circuit, ce qui interrompt le flux électrique.
Le fonctionnement d'un interrupteur à bouton-poussoir est déclenché par l'appui sur le bouton. Cet appui actionne la pièce mobile nommée actionneur, qui à son tour pousse le ressort interne. La compression du ressort rapproche les contacts métalliques, complétant le circuit. Le retour tactile, souvent perçu comme un "clic" ou une légère bosse, est une caractéristique importante de nombreux interrupteurs à bouton-poussoir. Cette sensation, générée par une forme de dôme interne qui se plie et se déplie, confirme que l'interrupteur a bien fonctionné, même sans visuel direct, et aide à éviter les pressions accidentelles ou manquées.
Types de Boutons Poussoirs et Leur Fonctionnement
À l'intérieur d'un interrupteur à bouton-poussoir, diverses pièces collaborent pour réguler le passage de l'électricité. L'actionneur joue un rôle crucial en ouvrant ou fermant les contacts, contrôlant ainsi le flux électrique. Le fonctionnement spécifique d'un bouton-poussoir dépend de son type.
Boutons Poussoirs Normalement Ouverts (NO) et Normalement Fermés (NC)
Il existe deux types principaux de boutons-poussoirs : normalement ouverts (NO) et normalement fermés (NC).
- Un interrupteur "pousser pour faire" (normalement ouvert) ferme le circuit lorsqu'on appuie dessus. Le circuit reste ouvert par défaut. Ce type est couramment utilisé pour les boutons de démarrage, d'alimentation ou de réinitialisation.
- Un interrupteur "push to break" (normalement fermé) ouvre le circuit lorsqu'on appuie dessus. Le circuit est fermé par défaut et l'électricité circule jusqu'à ce que le bouton soit pressé.
Pour les éléments qui doivent rester éteints jusqu'à activation, il est préférable de choisir un interrupteur normalement ouvert (NO).

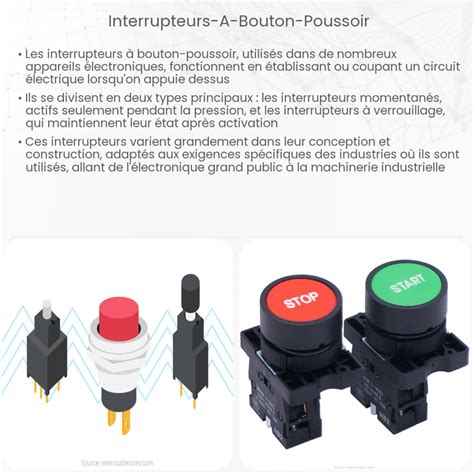

Boutons Poussoirs Momentanés et à Verrouillage
Les boutons-poussoirs peuvent également être momentanés ou à verrouillage.
- Les boutons-poussoirs momentanés possèdent un ressort interne qui ramène le bouton à sa position initiale dès qu'on le relâche. Ces interrupteurs ne fonctionnent que pendant la durée de l'appui. Ils sont idéaux pour des actions courtes et ponctuelles.
- Les boutons-poussoirs à verrouillage disposent d'un mécanisme qui maintient le bouton dans sa position enfoncée après l'appui. Le circuit reste ainsi activé (ou désactivé) jusqu'à ce que le bouton soit à nouveau pressé pour le déverrouiller. Ces interrupteurs sont souvent fabriqués avec des matériaux robustes comme l'acier inoxydable et des contacts en argent pour une durabilité accrue.
Le fonctionnement d'un bouton-poussoir à verrouillage implique que l'interrupteur reste activé après la première pression, se verrouillant automatiquement. Une seconde pression désactive l'interrupteur et déverrouille le bouton. Ce type de commutateur, qui conserve sa position, était utilisé dans les anciens téléviseurs. Les boutons-poussoirs à verrouillage illuminés intègrent une petite ampoule ou une LED dans le bouton pour indiquer l'état de l'interrupteur, généralement connectée en parallèle avec le contact normalement ouvert.
Applications Courantes des Boutons Poussoirs
Les boutons-poussoirs sont omniprésents dans notre quotidien, souvent sans que nous en soyons pleinement conscients de leur importance.
Dans les Appareils Électroménagers et Électroniques
Dans la cuisine, on retrouve des boutons-poussoirs sur les micro-ondes, mixeurs, cafetières et fours grille-pain pour lancer ou arrêter des fonctions, ainsi que pour sélectionner des paramètres. Ces interrupteurs sont fréquemment fabriqués en plastique, un matériau léger et résistant à la rouille. Certains modèles intègrent des voyants lumineux pour signaler l'état de fonctionnement de l'appareil. Les télécommandes, calculatrices et manettes de jeu font également un usage intensif de ces interrupteurs, le retour tactile confirmant l'action effectuée.
Dans l'Industrie et les Lieux de Travail
Dans les usines et autres environnements professionnels, les boutons-poussoirs sont essentiels pour le contrôle des machines. Ils permettent aux opérateurs de démarrer, arrêter, changer de vitesse ou activer des fonctions de sécurité. Les postes de commande suspendus, par exemple, utilisent des boutons-poussoirs pour sélectionner les vitesses moteur ou les tâches de la machine. Ils sont également cruciaux pour les arrêts d'urgence, conçus pour interrompre rapidement les machines en cas de danger, et doivent respecter des normes de sécurité strictes.
Bouton d'arrêt d'urgence - fonctionnement et installation
Durabilité et Environnements Difficiles
Les boutons-poussoirs, notamment ceux en métal, sont conçus pour résister à une utilisation intensive et prolongée, ce qui les rend parfaits pour les lieux à fort trafic comme les usines ou les transports publics (trains, par exemple). Leur robustesse assure une longue durée de vie et une fiabilité constante, même dans des conditions difficiles.
Boutons Poussoirs sur Moto : Fonctionnement et Spécificités

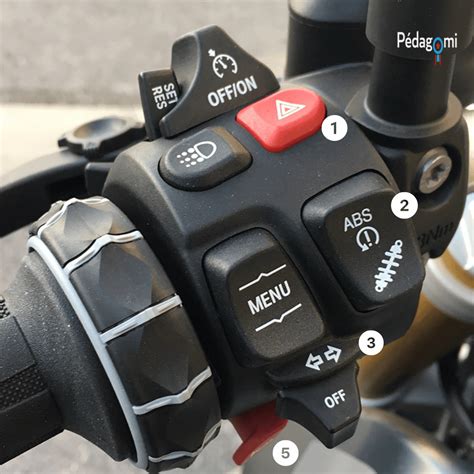

Les boutons-poussoirs jouent un rôle fondamental dans le système électrique d'une moto. Intégrés aux commodos ou montés séparément, ils permettent de commander diverses fonctions essentielles.
Fonctions Commandées par Boutons Poussoirs sur Moto
- Klaxon
- Feux de détresse
- Démarreur
- Clignotants
- Équipements additionnels (phares auxiliaires, poignées chauffantes, etc.)
Conception et Résistance
La conception des boutons-poussoirs pour moto prend en compte les contraintes spécifiques de cet environnement : vibrations et intempéries. Leur construction robuste garantit une utilisation fiable quelles que soient les conditions climatiques ou de conduite.
Types de Boutons Poussoirs Adaptés aux Motos
Pour les préparations moto (scrambler, café racer, brat, flat tracker), les boutons-poussoirs universels sont une solution populaire pour remplacer les contacteurs d'origine. Ils permettent d'obtenir un look minimaliste et de moderniser l'esthétique de la moto. Ces boutons, souvent équipés de LED, sont généralement faciles à adapter, mais il est essentiel de vérifier leur compatibilité électrique et les spécifications de montage pour éviter tout dysfonctionnement.
Un exemple de bouton poussoir universel pour guidon de moto est le modèle IGM10-A OFF/ON/OFF. Ce bouton, fabriqué en aluminium noir anodisé, est étanche (IP65) et conçu pour un montage universel sur 12V (moto, quad, scooter) ou 24V (camion, bateau). Il peut supporter jusqu'à 12A et est idéal pour contrôler des feux LED ou changer de mode sur certains équipements. Son installation implique une alimentation positive protégée par fusible et un raccordement à l'équipement à commander.
Compatibilité et Installation
Lors du remplacement d'un bouton poussoir défaillant ou de l'ajout de nouveaux équipements, le choix du bon modèle est crucial. Il est impératif de vérifier la compatibilité électrique (ampérage, tension) et les caractéristiques de montage avec le système existant de la moto. Il est recommandé de se référer au manuel technique de la moto ou de relever la référence de la pièce d'origine.
Symptômes d'un Bouton Poussoir Défectueux sur Moto
Un bouton poussoir défectueux peut se manifester par plusieurs signes :
- Absence de réaction lors de l'appui.
- Fonctionnement intermittent (marche/arrêt aléatoire).
- Blocage du bouton en position enfoncée.
Procédure de Remplacement
Le remplacement d'un bouton poussoir sur une moto implique généralement les étapes suivantes :
- Déconnecter la batterie pour des raisons de sécurité.
- Démonter le cache du commodo ou la zone où est situé le bouton.
- Débrancher les connecteurs électriques du bouton défectueux.
- Retirer l'ancien bouton (par dévissage ou déclipsage selon le modèle).
- Installer le nouveau composant en suivant l'ordre inverse des étapes de démontage.
Il est important de s'assurer que les caractéristiques électriques du nouveau bouton correspondent exactement à celles de l'ancien.
