Verrouillage et Utilisation des Vélos Pliants Btwin : Guide Complet

Decathlon, bien que n'ayant pas de stand officiel à l'Eurobike, a présenté un nouveau vélo électrique inédit, le Btwin E-FL 900. Ce modèle, découvert chez le fabricant de moteurs Mahle, pourrait succéder à l'actuel Btwin E Fold 900. Il se distingue par plusieurs améliorations notables, notamment des roues de 16 pouces (contre 20 pouces précédemment), offrant ainsi une compacité accrue et un poids réduit.

Le nouveau B twin E-FL 900 affiche un poids de 15,9 kg, soit 3,1 kg de moins que son prédécesseur (19 kg, batterie incluse). Une fois plié, le vélo conserve une compacité appréciable tout en restant sous la barre des 16 kg.

Système de Pliage et Caractéristiques Techniques

Le système de pliage du B twin E-FL 900 repose sur le principe du "1 seconde", promettant un dépliage en un seul geste. Bien que l'exemplaire observé puisse être un prototype, la manipulation, bien qu'intuitive, demande un peu d'ajustement, notamment pour trouver la bonne position des pédales afin de ne pas gêner le pliage. Decathlon a cependant amélioré la stabilité avec un pied plus robuste à la base du tube de selle, une accroche potence-cadre ferme et un aimant puissant entre les roues avant et arrière.

Le dépliage est rapide pour un vélo pliant électrique, mais il est précisé que le "1 seconde" est une simplification : le cadre ne se plie pas instantanément, nécessitant des ajustements de la selle et des pédales.

Motorisation et Assistance Électrique

L'assistance électrique du B twin E-FL 900 est fournie par le système Mahle XS, le plus léger du fabricant. La batterie, d'une capacité de 252 Wh (36V/7Ah), est intégrée de manière innovante, épousant la forme entre la roue arrière et le tube de selle, tout en restant amovible. Ce système Mahle XS est conçu pour pouvoir équiper également des vélos sans intégration électrique, suggérant une possible déclinaison mécanique du vélo.

L'assistance électrique se déclenche après quelques coups de pédales, à condition qu'un mode d'assistance soit activé. Si l'assistance ne se met pas en route, plusieurs vérifications sont recommandées :

• Vérifier la charge de la batterie : S'assurer qu'au moins une LED s'allume. Si une LED clignote, recharger la batterie.
• Vérifier la propreté et l'enclenchement de la batterie : Les connecteurs doivent être propres et la batterie doit être enfoncée au maximum dans son logement, avec un "clac" confirmant le bon enclenchement. La batterie doit ensuite être verrouillée à l'aide de la clé.
• Vérifier toutes les connectiques du vélo : Contrôler les connexions des freins, du moteur, de la console et du capteur de pédalage. Les connectiques "à visser" nécessitent de défaire les bagues métalliques, de vérifier la propreté des connecteurs et de les réaligner avant de revisser. Les connectiques "à enfoncer" doivent être vérifiées pour s'assurer qu'elles sont bien insérées.
• Tester l'assistance : Allumer l'écran et pédaler plusieurs fois.

En cas de persistance du problème, il est conseillé de contacter le service d'assistance Decathlon ou de se rendre dans un atelier.

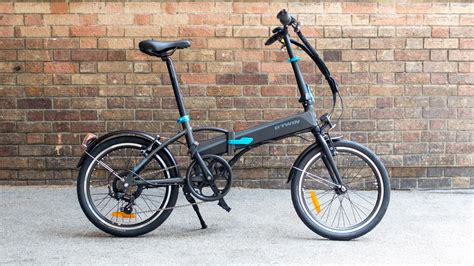

Le Btwin Tilt 500 : Un Modèle Polyvalent pour le Quotidien

Le B twin Tilt 500 est présenté comme un vélo pliant conçu pour l'intermodalité et le quotidien, idéal pour être combiné avec d'autres moyens de transport (voiture, train, bus). Il est décrit comme léger et performant, facile à transporter et à stocker.

Caractéristiques du Tilt 500

• Facilité de transport : Pliage en 15 secondes pour passer de piéton à cycliste.
• Polyvalence : Équipé de 7 vitesses pour s'adapter à différents dénivelés.
• Compacité : Dimensions plié (L/h/l) : 78 x 66 x 44 cm. Déplié (L/h/l) : 148 x 110 x 58 cm.
• Garantie : À vie sur cadre et potence (hors charnière), fourche rigide et cintre.

Cadre et Système de Pliage

Le cadre en aluminium 6061 T6 assure légèreté, dynamisme et robustesse. Le système de pliage latéral par levier est simple et permet un faible encombrement. Un système de verrouillage rapide du cadre et de la potence maintient le vélo plié, facilitant sa manipulation et son transport. Un repose-vélo à la base du cadre améliore la stabilité une fois plié.

Transmission et Freinage

La transmission est assurée par un dérailleur Shimano 7 vitesses, avec une manette Shimano Revo-Shift ergonomique. La plage de développement va de 2,96 m par tour de pédale (28 dents) à 5,90 m par tour de pédale (14 dents). Les freins V-brake avec étriers en acier garantissent un freinage efficace et progressif.

Équipement et Confort

Le cintre semi-relevé en aluminium et la potence fixe contribuent à une bonne maniabilité et rigidité. La selle confort en mousse et la tige de selle en aluminium antivol complètent l'équipement. Les roues de 20 pouces sont équipées de pneus avec renfort anti-crevaison (taille 20 x 1,75) et technologie skinwall pour plus de légèreté. Les pédales sont pliantes pour limiter l'encombrement une fois le vélo plié. Le vélo est équipé d'une béquille, de garde-boue, d'un double carter de plateau et d'éclairages avant et arrière à piles.

Le B twin Tilt 500 est adapté aux cyclistes mesurant entre 1,45 m et 1,85 m et répond à la norme ISO 4210 pour un cycliste pesant jusqu'à 100 kg. Son poids est de 12,9 kg.

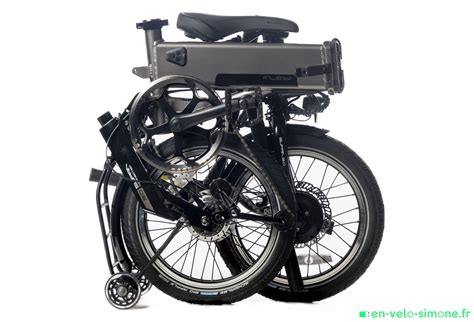

Guide Général du Pliage des Vélos Pliants

Le pliage correct d'un vélo pliant est essentiel pour le gain de place, la durabilité de la machine et la sécurité lors du transport ou du stockage. Bien que chaque modèle ait ses spécificités, un enchaînement commun est généralement observé.

Étapes Générales du Pliage

1. Préparation : Placer le vélo sur un sol plat et stable. Vérifier l'accessibilité des loquets et attaches.
2. Déblocage : Débloquer les loquets un à un, sans forcer.
3. Pliage du Cadre : Sur la plupart des modèles (Btwin, Dahon, Velobecane), le cadre se plie via une charnière centrale. Ouvrir le loquet de sécurité puis replier le cadre latéralement.
4. Pliage de la Potence : La potence rabattable est souvent équipée d'un levier de blocage. Certains vélos disposent d'un verrouillage magnétique ou mécanique pour maintenir le guidon en position repliée.
5. Descente de la Tige de Selle : Généralement, la tige de selle descend jusqu'en butée une fois le cadre replié.
6. Pliage des Pédales : Si le vélo en est équipé, replier les pédales vers l'intérieur.
7. Verrouillage : Verrouiller l'ensemble à l'aide d'un clip, d'un aimant ou d'une sangle pour maintenir le vélo plié.

Spécificités de Marques

• Brompton : La roue arrière se replie sous le cadre, suivie du guidon puis de la tige de selle qui verrouille l'ensemble. Le pliage est réputé pour sa rapidité (15 à 20 secondes une fois maîtrisé).
• Dahon : Charnière centrale visible, souvent renforcée, avec levier ergonomique. Les deux roues doivent être parallèles une fois le vélo fermé. La tige de selle verrouille le tout, parfois complétée par un système aimanté.
• Velobecane : Le moteur, souvent dans le moyeu arrière, ne gêne pas le pliage. Le cadre se plie via une charnière centrale, le guidon se rabat et les pédales sont généralement pliables.
• Btwin Tilt : La tige de selle descend et les pédales se replient pour un gain de place maximal. Certains modèles intègrent un double verrouillage pour plus de sécurité.

Conseils Importants pour le Pliage

• Avant de soulever le vélo plié, vérifier que tous les loquets sont bien bloqués.
• S'entraîner à la maison pour que les gestes deviennent naturels.
• Le pliage et le dépliage sont conçus pour se faire sans outil ni démontage.

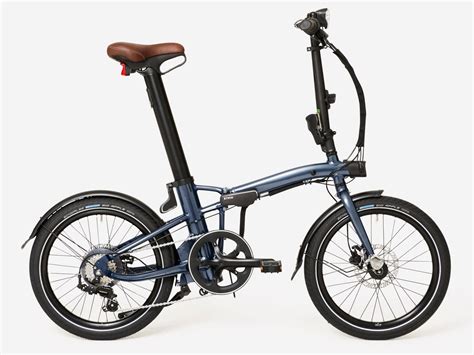

Le Btwin E Fold 900 1" : Performances et Innovations

Le E Fold 900 1" se distingue par son système de pliage rapide et ses innovations technologiques.

Pliage et Dépliage "1 Seconde"

Le système de verrouillage automatique des charnières, breveté par Decathlon, vise à rendre les transitions simples, rapides et fluides. Le dépliage est présenté comme "incroyable en 1 geste, 1 seconde", sans manipulation des charnières. Le pliage est facilité par des leviers de charnières aux formes identitaires, offrant une prise en main agréable.

Autonomie et Modes d'Assistance

Le vélo propose 4 modes d'assistance électrique :

• Mode 1 : Jusqu'à 55 km d'autonomie, compense le poids du vélo pour aller plus loin.
• Mode 2 : Jusqu'à 40 km d'autonomie, pour franchir les faux plats et se protéger du vent.
• Mode 3 : Jusqu'à 30 km d'autonomie, pour atteindre 25 km/h et affronter les légères montées.
• Mode "Walk" : Permet de faire avancer le vélo à 4 km/h lors des déplacements à pied à côté. S'active en maintenant la flèche du haut de l'écran de contrôle.

Batterie et Sécurité Antivol

La batterie de 252 Wh est intégrée au niveau de la tige de selle et est amovible. Le collier de tige de selle est verrouillable à l'aide d'une clé pour prévenir le vol. La batterie est garantie 2 ans. La procédure de verrouillage et déverrouillage de l'antivol du collier de tige de selle est détaillée.

Moteur et Assistance

Le moteur Brushless, situé dans la roue arrière, offre 35 Nm de couple pour une puissance maximale de 250W. L'assistance se déclenche en pédalant grâce à un système de capteurs de fréquence de pédalage, propulsant le vélo jusqu'à 25 km/h.

Système de Maintien Plié

Le E Fold 900 1" est maintenu plié par un système d'aimants au niveau des moyeux des roues et par un système de clipsage entre la potence et le cadre. Ce système permet de faire rouler le vélo plié en le poussant et de le porter sereinement.

Cadre et Fourche

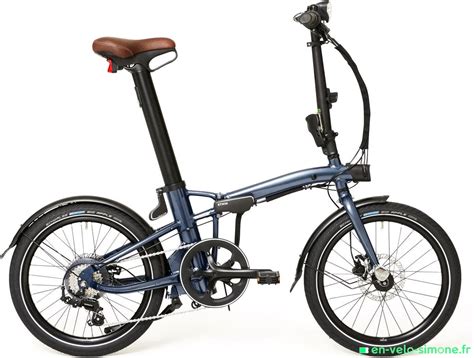

Le cadre en aluminium 6061-T6 est léger, dynamique et robuste. La charnière de cadre se verrouille en 1 seconde, un système exclusif et breveté par Decathlon. La fourche est également en aluminium 6061-T6 pour la légèreté et la robustesse.

Transmission et Freins

La transmission est de marque SHIMANO Tourney, avec une poignée tournante et une cassette 7 vitesses (plage de développement 11/28 dents). Les freins sont à disques hydrauliques TEKTRO T275 à l'avant et à l'arrière, avec des disques de 160 mm. Des conseils pour le rodage des freins à disques sont fournis.

Potence, Cintre et Selle

La potence est en aluminium, pliable avec un système breveté à verrouillage automatique "1 seconde" et ajustable en hauteur. Le cintre en aluminium et les poignées ergonomiques assurent le confort. La selle large en mousse et la tige de selle graduée en aluminium avec butée antivol et collier de sécurité complètent l'équipement.

Pneus et Roues

Les pneus sont des Schwalbe Big Apple 20 x 2.00, offrant un confort naturel grâce à leur volume. Ils sont équipés de bandes réfléchissantes pour la visibilité nocturne. Les roues de 20 pouces ont des jantes double paroi et des moyeux en aluminium à roulement étanche.

Éclairages

Les éclairages avant (10 Lux) et arrière (5.4 Lumen) sont alimentés par la batterie du vélo. Ils peuvent être allumés ou éteints en maintenant le bouton "flèche vers le bas" pendant 3 secondes. Ils restent allumés pendant 2 heures même si la batterie est déchargée, assurant la sécurité.

Accessoires et Compatibilité

Le vélo est compatible avec une besace avant 25L, un support smartphone, une béquille ajustable, des garde-boue et une sonnette. Il est également compatible avec des sacoches et un panier sur le porte-bagage arrière, ainsi qu'une housse de protection 20". Il n'est pas compatible avec un siège bébé ou une remorque enfant.

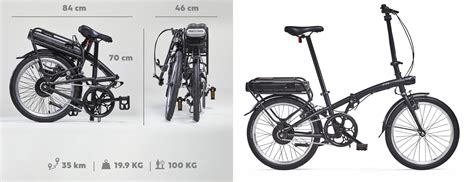

Compacité et Poids

Une fois plié, le vélo mesure 82 x 73 x 56 cm (la hauteur peut être optimisée en retirant la tige de selle). Déplié, il mesure 147 x 110 x 58,5 cm. Le poids du vélo est de 19 kg, mais sa structure en aluminium et la possibilité de le faire rouler en mode plié le rendent transportable.

Taille Utilisateur et Charge Maximale

Le vélo est conçu pour des cyclistes mesurant entre 1,45 m et 1,95 m. Le poids maximum autorisé (cycliste + vélo + bagagerie) est de 130 kg, conformément à la norme ISO 4210.

Entretien de la Batterie

Il est recommandé de stocker et charger la batterie dans un endroit frais (entre +10°C et +25°C) et sec, à l'abri du soleil. Ne pas stocker la batterie déchargée. Il faut la recharger au moins tous les 3 mois pour éviter une décharge profonde. Le passage en mode veille automatique est possible.

QR Code sur le Cadre

Un QR code sur le cadre permet d'accéder à une plateforme de contenus dédiés au vélo : tutoriels de pliage/dépliage, conseils d'entretien et de réparation, pièces détachées, accessoires compatibles, services et assurances.

Restrictions d'Utilisation

Il est impératif de vérifier visuellement la bonne fermeture des charnières de cadre et de potence avant de rouler. Le vélo ne doit pas être utilisé pour des acrobaties, du VTT ou du BMX.

Conseils pour les Étapes de Pliage du Vélo (E Fold 900 1")

1. Pliage du Cadre : Actionner le levier de charnière de cadre et ramener l'arrière du vélo vers l'avant en rapprochant les 2 aimants.
2. Pliage de la Potence : Actionner le levier de charnière de potence et clipser la potence sur le cadre.
3. Aimants des Roues : S'assurer que les aimants des roues avant et arrière sont bien collés.
4. Positionnement Pédale Gauche : Placer la pédale gauche vers l'avant, légèrement sous la hauteur du cadre.
5. Pliage de la Selle : Déverrouiller le collier de tige de selle, accompagner la descente de la tige de selle jusqu'à ce qu'elle serve de béquille, puis verrouiller le collier.
6. Pliage des Pédales : Replier la pédale gauche puis la pédale droite.

Comment Déplier Partiellement le Vélo pour le Faire Rouler en Mode Plié

1. Relever la Tige de Selle : Déverrouiller le collier, tirer la tige selle jusqu'à la hauteur désirée, puis verrouiller le collier.
2. Faire Rouler le Vélo : Saisir le vélo par la poignée sous la selle, l'incliner vers l'arrière et avancer en le poussant.

Comment Déplier Complètement le Vélo

1. Positionnement : Se positionner à gauche du vélo, selle relevée.
2. Dépliage des Pédales : Replier la pédale gauche puis la pédale droite.
3. Déclipsage et Déploiement de la Potence : Déclipser la potence du cadre et la relever. La charnière se verrouille automatiquement en 1 seconde. Vérifier le clipsage.
4. Décollement des Roues et Dépliage du Cadre : Tirer légèrement le guidon vers soi pour décoller les aimants. Continuer le mouvement pour déplier le cadre. La charnière de cadre se verrouille automatiquement en 1 seconde. Vérifier le clipsage.
5. Contrôles de Sécurité : Avant chaque départ, vérifier le verrouillage des charnières, du collier de tige de selle, le bon fonctionnement des freins et la pression des pneus (4,5 bar).
