Optimisation Moteur Stage 1 pour Harley-Davidson Super Glide 1584 cm³

Chaque optimisation moteur est réalisée individuellement et sur mesure sur banc de puissance. Les données de puissance et de couple indiqués sont une estimation et peuvent donc varier d’un véhicule à un autre. Après l’optimisation moteur, la puissance et le couple exacts de votre moteur seront mesurés sur notre banc de puissance, et ces données vous seront remises.

Informations additionnelles : Pour la France, ce produit n'est pas homologué sur la voie publique et est donc strictement réservé à un usage sur circuit fermé !

Notre Qualité et Processus d'Optimisation

Notre démarche qualité repose sur différentes mesures sur banc de puissance, le développement d'une reprogrammation sur mesure et une garantie logicielle de 5 ans. Nous assurons également un essai route et le respect des normes anti-pollutions.

Le Stage 1 : Un Rituel Essentiel pour Votre Harley-Davidson

La reprogrammation moteur, souvent surnommée la « Harley tax » par les bikers américains, est un passage quasi obligé lors de l'achat d'une Harley neuve. L'objectif de cette optimisation moteur, et non d'une préparation, est d'accroître l'aspiration d'air à l'admission et d'évacuer plus rapidement les gaz brûlés. Le filtre à air performance et l'échappement libéré nécessitent une révision de la cartographie de série, notoirement bridée.

Pourquoi le Stage 1 équipe 95 % des V-Twin en circulation ?

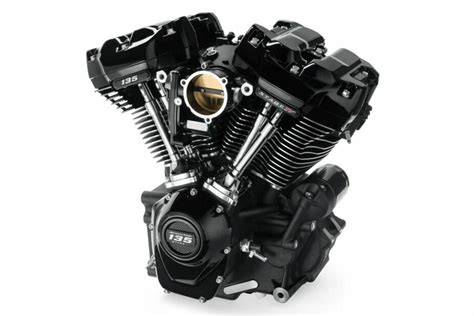

La « Harley Tax » trouve ses origines en 1970 avec le Clean Air Act, la première loi fédérale antipollution. L'architecture moteur des V-Twin, avec ses fondamentaux remontant à 1909, présente des caractéristiques spécifiques :

• Cylindres séparés de seulement 45°, le cylindre arrière recevant la chaleur du cylindre avant.
• Refroidissement à air.
• Distribution culbutée à deux soupapes par cylindre, engendrant une chambre de combustion peu efficiente.
• Forte cylindrée unitaire.
• Moteur « longue course » (course du piston supérieure à l'alésage).

Les normes environnementales de plus en plus strictes pénalisent cette architecture moteur par rapport à des moteurs plus modernes. En contrepartie, le biker bénéficie d'un caractère moteur unique, procurant un couple important dès les bas régimes. La plage d'utilisation optimale se situe autour de 3 000 à 3 500 tr/mn pour le couple maximal, et la puissance maximale est atteinte dès 5 000 tr/mn.

Les Bienfaits d'une Reprogrammation Moteur Stage 1

Une reprogrammation moteur Stage 1 apporte de nombreux avantages :

• Moteur plus souple avec de meilleures reprises.
• Baisse de la température moteur.
• Couple maximal en progrès et disponible à plus bas régime.
• Légère hausse de la puissance.
• Ralenti plus bas (ne pas descendre sous 850 tr/mn) pour obtenir le son caractéristique « Potato Potato ».
• Baisse de la consommation car le bicylindre est moins sollicité lors des accélérations.

Prix d'un Stage 1 pour Super Glide Custom : Les Retours d'Expérience

Les discussions sur les forums révèlent des expériences variées concernant le coût d'un Stage 1. Pour un Super Glide Custom, avec déjà les échappements V&H installés, les prix proposés incluent généralement :

• La cartographie : environ 591 €.
• Le filtre à air : à partir de 180 €.
• La main d'œuvre : environ 70 € par heure.

Ces tarifs sont considérés comme raisonnables par certains utilisateurs. Cependant, des témoignages font état de coûts plus élevés, comme 862,05 € sans les pots, ou un total de 1219 € incluant la révision des 16 000 km.

Témoignages :

• "Le jour et la nuit..." décrit l'un des utilisateurs, soulignant une métamorphose du moteur, plus "vivant", souple aux bas et moyens régimes, avec une augmentation de couple surprenante entre 2000 et 3500 tr/mn. Les sensations perçues sont plus "pulsatiles", comme si l'on ressentait les coups de pistons.
• Un autre motard, ayant effectué le Stage 1 à 12 000 km, regrette immédiatement de ne pas l'avoir fait plus tôt, seul le bénéfice éventuel de la garantie moteur aurait pu justifier l'attente.
• Un propriétaire de Super Glide a constaté une nette différence après le Stage 1, avec un moteur chauffant moins et une meilleure reprise à bas régime, bien que la puissance brute n'ait pas semblé significativement augmentée par rapport à une configuration avec échappements modifiés et clapets débranchés.
• Un propriétaire de Dyna Street Bob, après l'installation d'un filtre Screamin' Eagle et d'un pot Vance & Hines, rapporte une moto plus agréable à conduire, un moteur reprenant plus bas et cognant moins sous 2000 tr/mn.

Un cas particulier mentionne que le Stage 1 avait été oublié lors d'une intervention en concession, le mécanicien n'ayant pas vu la feuille de stage sous celle de la révision. Après correction, la moto a été décrite comme transformée, le passage du jour à la nuit.

FAQ à propos d'une Harley en Stage 1

1. Est-ce légal ?

   Non, car votre moto ne correspond plus au certificat de conformité (puissance, décibels, émissions polluantes). Les verbalisations portent principalement sur les nuisances sonores. Il est conseillé de conserver les silencieux d'origine ou d'installer des chicanes "DB killer" ou des échappements à clapets électriques pour limiter les risques.

2. Quel gain de puissance espéré ?

   Contrairement à l'automobile où un Stage 1 peut apporter jusqu'à 30% de puissance, sur un V-Twin Harley, le gain ne dépasse généralement pas 10%, même avec des pots plus libres et un filtre à air à gros débit. Pour des gains plus importants, il faut se tourner vers les Stages 2, 3 et 4.

3. Si ma moto est neuve, suis-je toujours sous garantie ?

   Un kit Stage 1 monté en concession, avec l'aval du concessionnaire officiel, devrait permettre de conserver la garantie constructeur de 2 ans.

4. Est-ce risqué pour ma moto ?

   Une reprogrammation moteur correctement effectuée n'a aucun impact sur la fiabilité du V-Twin, et peut même l'accroître en réduisant la chauffe.

5. Comment savoir si une moto d'occasion est vraiment reprogrammée ?

   Pour les pots et le filtre à air, une inspection visuelle et le son émis suffisent. Pour les modules type Vance & Hines Fuel Pak ou Dynojet Power Vision, leur présence est évidente. Dans le cas de cartographies injectées directement dans l'ECM, il faut exiger une facture.

6. Ai-je besoin d'une nouvelle cartographie si je change uniquement les échappements ?

   Non, car l'évolution de l'écoulement gazeux reste marginale avec une admission toujours bridée. La cartographie d'origine est conçue pour les normes environnementales et un mélange air-essence déjà pauvre.

Le Stage 1 en Pratique

Le Stage 1 n'est pas une préparation au sens strict, car aucun organe mécanique n'est modifié. Il s'agit plutôt d'un "débridage" visant à augmenter le mélange air-essence, notoirement pauvre en configuration d'origine (14,7:1). Le filtre à air performance permet une plus grande admission d'air, et l'échappement libéré une évacuation plus rapide des gaz brûlés.

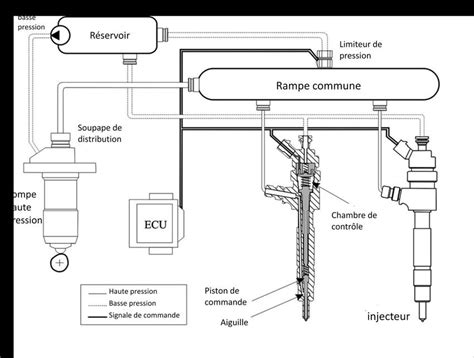

Comment fonctionne l'injection ?

Le calculateur moteur (ECM) stocke une cartographie (map) dans une puce. L'ECM traite les signaux des différents capteurs (sonde O2, ouverture des gaz, vilebrequin) et envoie des ordres aux actionneurs (injecteurs, avance à l'allumage). Le capteur principal sur les Harley Delphi est le MAP (Manifold Absolute Pressure).

Pourquoi établir une cartographie "custom" ?

La cartographie d'origine est optimisée pour les normes Euro en vigueur, délivrant un mélange air-essence pauvre. Le montage d'un échappement et d'une admission plus libres accentuent ce phénomène. Un rapport air-essence trop élevé peut entraîner une surchauffe moteur et du cliquetis, pouvant aller jusqu'à percer la calotte du piston. Il est donc nécessaire d'augmenter la quantité d'essence (temps d'injection) pour un moteur efficient.

Les Différentes Façons de Recalibrer l'Injection

Il existe trois méthodes principales :

• Reprogrammation flash : Injection de la nouvelle map via la prise diagnostic, avec ou sans passage au banc de puissance.
• Modules Vance & Hines Fuelpak ou Dynojet Power Vision : Faciles d'utilisation, avec une large bibliothèque de cartographies préenregistrées selon le type de filtre et d'échappement.
• ECM Aftermarket ThunderMax Autotune : Ce module adapte en temps réel l'apport d'essence en fonction de sondes O2 large bande et d'un capteur de pression atmosphérique. Offre une réponse plus "fine" à la poignée des gaz, mais à un coût plus élevé (environ 1150 €).

Quelques Remarques sur le Stage 1

• Fuyez les drag pipes courts qui anéantissent la vélocité des gaz et le couple à bas et moyens régimes. Les lignes classiques et silencieux performance permettent une évacuation rapide des gaz grâce à une bonne gestion des pressions et contre-pressions du cycle 4 temps.
• Pour les Harley-Davidson 1340 Evolution, Sportster ou TC88 équipés d'un carburateur Keihin CV, le Stage 1 se limite au remplacement du gicleur de ralenti par un modèle de taille supérieure, éventuellement accompagné d'un nouveau gicleur principal. Un bon réglage de la carburation se traduit par des électrodes de bougies de couleur marron.

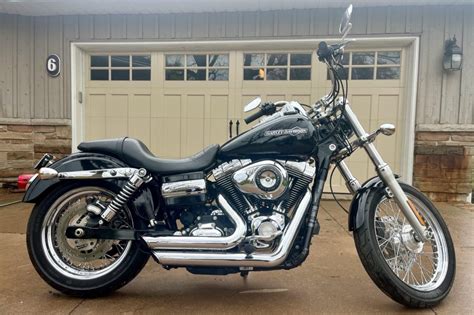

Pour schématiser, une Harley Dyna Super Glide Custom, équipée du V2 de 1584 cm³, offre une puissance d'environ 70 chevaux, mais surtout une bonne dose de couple et de souplesse, procurant une sensation de traction agréable. En 2006, ce modèle a vu évoluer son pneu arrière (plus large, 160 mm) et sa fourche (diamètre accru).

Options de Reprogrammation Avancée

Le Stage 1 représente une reprogrammation moteur développée sur banc de puissance, puis optimisée par intelligence artificielle pour offrir des performances supérieures tout en préservant la fiabilité. Cette optimisation, souvent qualifiée d'"enrichissement" plutôt que de "poivrage", libère le potentiel du moteur grâce à l'électronique moderne.

Les améliorations apportées incluent :

• Optimisation de la richesse et de l'avance à l'allumage pour plus de couple et de puissance.
• Suppression de la bride d'ouverture papillon à bas régime pour un moteur plus plein.
• Lissage des avances pour des reprises plus douces.
• Augmentation du régime maximal pour plus d'allonge.
• Option "Désactivation des sondes sur les modèles Euro 5" pour éliminer les problèmes de voyant avec un échappement custom.
• Option "Vmax off" pour supprimer la bride de vitesse maximale.
• Option "Ralenti bas" pour les nostalgiques du ralenti "potatoes" des Twin à carburateur.
• Option "Rupteur Hard" pour une sportivité accrue à haut régime.

Le Stage 1+ (ainsi que les Stages 2, 3 et 4) propose une reprogrammation entièrement personnalisée par des ingénieurs et techniciens. Ce stage est conçu pour les motos ayant subi des modifications importantes (échappement, admission, arbres à cames, stroker kit). La cartographie moteur est adaptée à la configuration mécanique spécifique de votre moto.
