Le dysfonctionnement du démarreur sur un quad Kymco peut se manifester par divers symptômes, allant d'un simple "clac" à une absence totale de réaction lors de la tentative de démarrage. Cette situation, bien que frustrante, peut souvent être résolue en suivant une démarche diagnostique logique.
Symptômes courants d'un relais de démarreur défectueux
Lorsque vous appuyez sur le bouton de démarrage de votre quad Kymco et que vous entendez un simple "clac" provenant du relais du démarreur, mais que le moteur ne tourne pas, plusieurs causes sont possibles. Parfois, le démarreur peut tourner brièvement, mais c'est un signe moins fréquent.
Un autre symptôme peut être une absence de réaction complète, sans aucun bruit, lorsque vous actionnez la clé ou le bouton de démarrage. Il est également possible que le démarreur semble forcer, accompagné d'une légère fumée au niveau du contact de la batterie, suggérant une surchauffe.
Enfin, des problèmes électriques plus larges peuvent survenir, comme l'absence de phares, de klaxon ou de clignotants, même si le quad ne démarre toujours pas et que le relais semble avoir un bruit suspect.
Causes possibles des problèmes de démarreur
Plusieurs facteurs peuvent être à l'origine du dysfonctionnement du relais de démarreur sur un quad Kymco.
1. Problèmes de batterie
Une batterie déchargée est l'une des raisons les plus fréquentes pour lesquelles un quad ne démarre pas. Même si elle semble chargée, une batterie peut ne pas avoir assez de puissance pour actionner le démarreur. Il est conseillé de vérifier la tension de la batterie à l'aide d'un voltmètre ou d'un multimètre. Une batterie complètement déchargée peut être rechargée à l'aide d'un chargeur intelligent conçu pour les quads.
Dans certains cas, une batterie "pourrie", potentiellement en court-circuit, peut également causer des problèmes de démarrage.

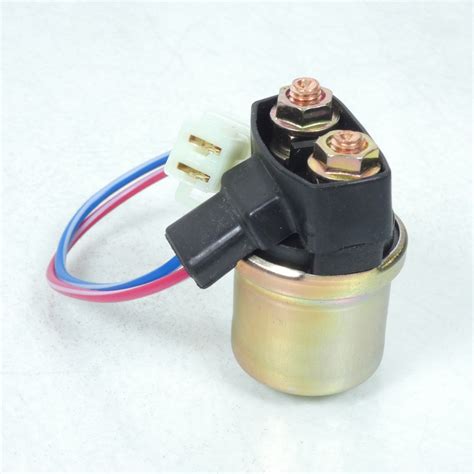

2. Défaillance du relais de démarreur (solénoïde)
Le relais de démarreur, également appelé solénoïde, agit comme un interrupteur électrique qui envoie le courant de la batterie au démarreur. Un "clic" entendu lors de la tentative de démarrage indique souvent que le solénoïde est alimenté en électricité, mais qu'il pourrait être défectueux ou incapable de faire passer suffisamment de courant.
Il est possible que le relais soit HS (Hors Service).
3. Problèmes de câblage et de connexions
Un câble électrique endommagé, notamment celui du commodo de démarreur, peut empêcher le bon fonctionnement. Des connexions oxydées ou desserrées, comme la cosse de la batterie, peuvent limiter le passage du courant nécessaire au démarrage. Dans ce cas, un nettoyage des cosses avec un solvant doux et un resserrage adéquat, suivi d'une protection avec de la graisse au silicone, peut résoudre le problème.
Un mauvais contact peut ne pas laisser passer le flux d'électrons nécessaire à la puissance du démarrage.
Il est également crucial de vérifier le fil de masse, qui peut être une source de dysfonctionnement électrique.
4. Défaut du démarreur lui-même
Si le relais fonctionne correctement et que la batterie est chargée, le problème peut provenir du démarreur. Les charbons du démarreur peuvent être usés, ce qui empêche le moteur électrique de fonctionner. Un bobinage du démarreur défectueux est une autre cause possible.
Il est parfois possible de tenter de décoller un démarreur "collé" en tapant dessus, mais cela n'est pas toujours efficace.
5. Problèmes liés à la sécurité et aux capteurs
Pour des raisons de sécurité, de nombreux quads ne démarrent pas s'ils sont engagés. Vérifiez que le levier de vitesses est au point mort. Le coupe-circuit, ou interrupteur marche/arrêt, doit être en position "RUN" ou "ON".
Les quads Kymco de certaines années présentent un problème récurrent avec un capteur lié à la position du levier. Ce capteur peut être difficile d'accès et sa réparation peut nécessiter une intervention mécanique conséquente.
6. Problèmes de système d'alimentation et d'allumage
Bien que distincts du problème de démarreur, des soucis d'alimentation en carburant ou d'étincelle peuvent empêcher le moteur de démarrer une fois lancé. Une bougie d'allumage sèche indique un problème d'arrivée de carburant (pompe à essence, conduites). Une bougie mouillée peut suggérer un manque d'étincelle, potentiellement lié à un testeur d'étincelles, un interrupteur d'arrêt d'urgence, des fils endommagés ou la bougie elle-même.
Il est également important de s'assurer que le réservoir d'essence et son bouchon permettent une bonne circulation de l'air.
7. Autres composants électriques
Dans certains cas, un régulateur de tension HS peut causer des problèmes électriques affectant le système de démarrage. Le CDI (Allumage) peut également être suspecté s'il a été endommagé par des tentatives répétées de shunter le relais.
Il est essentiel de vérifier l'état des fusibles, qui sont souvent une cause simple et rapide à identifier.
Diagnostic et réparation
Pour diagnostiquer le problème, une approche méthodique est recommandée.
1. Vérification de base
- Assurez-vous que le quad est au point mort.
- Vérifiez que l'interrupteur marche/arrêt est en position "ON".
- Contrôlez le niveau de carburant.
2. Test du relais de démarreur
Pour "shunter" le relais (mettre en contact forcé ses deux grosses cosses), vous pouvez utiliser un tournevis ou un fil de connexion. Si le quad démarre lorsque le relais est shunté, cela confirme que le relais est défectueux ou que le circuit qui l'alimente a un problème.
Pour tester un relais avec un multimètre, vous pouvez vérifier si vous avez du jus sur le démarreur lorsqu'il est alimenté. Si vous avez une tension faible sur le starter, cela peut indiquer que le relais fonctionne, mais qu'il n'est pas capable de faire passer le courant nécessaire.
3. Contrôle de la batterie
Utilisez un multimètre pour vérifier la tension de la batterie. Si elle est faible, essayez de la recharger ou de la remplacer. Tester le quad avec une autre batterie chargée (par exemple, celle d'une voiture, avec des pinces) peut aider à exclure un problème de batterie.
4. Inspection du câblage et des connexions
Inspectez visuellement tous les câbles liés au système de démarrage pour détecter tout signe de dommage, de corrosion ou de connexion lâche. Nettoyez et resserrez les cosses si nécessaire.
5. Diagnostic du démarreur
Si le relais et la batterie sont hors de cause, le démarreur lui-même peut être le fautif. Le démontage du démarreur peut être nécessaire pour inspecter les charbons et le bobinage.

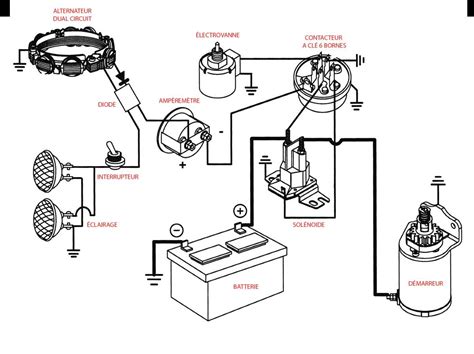

Relais démarreur pour les NULS! - Branchement facile moto - quad - tracter tondeuse ect...
6. Vérification des fusibles
Localisez et vérifiez tous les fusibles du quad pour vous assurer qu'ils ne sont pas grillés.
7. Consultation du manuel technique
Le manuel d'entretien de votre quad Kymco fournira des schémas électriques et des procédures de diagnostic spécifiques qui peuvent être très utiles.
Face à des problèmes persistants, il peut être judicieux de faire appel à un professionnel pour un diagnostic précis, surtout si vous n'êtes pas à l'aise avec les réparations mécaniques et électriques complexes.
