La KTM 990 Super Duke est une moto sportive reconnue pour ses performances et son plaisir de conduite. Pour assurer son bon fonctionnement et sa longévité, un entretien régulier et une compréhension de ses composants sont essentiels. Parmi ces composants, le régulateur redresseur joue un rôle crucial dans le système électrique de la moto.
Fonctionnement du Régulateur Redresseur

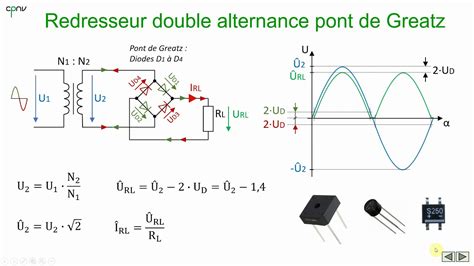

Le régulateur redresseur est un composant vital du système de charge de la moto. Sa fonction principale est de convertir le courant alternatif (AC) produit par l'alternateur en courant continu (DC), qui est ensuite utilisé pour alimenter les systèmes électriques de la moto et recharger la batterie. De plus, il régule la tension de sortie pour éviter toute surcharge de la batterie ou des composants électroniques, généralement aux alentours de 13,5 à 14,5 volts.
En cas de dysfonctionnement du régulateur redresseur, plusieurs symptômes peuvent apparaître :
- La batterie ne se recharge pas correctement, entraînant des difficultés de démarrage ou un arrêt du moteur.
- La tension de charge est trop élevée, ce qui peut endommager la batterie et les composants électroniques.
- Des témoins lumineux peuvent s'allumer de manière inattendue sur le tableau de bord.
- Des problèmes intermittents tels que l'extinction du tableau de bord ou des dysfonctionnements de l'affichage peuvent survenir.
comment TESTER le CIRCUIT DE CHARGE de votre moto. La méthode expliquée dans cette vidéo.
Diagnostic des Problèmes Liés au Régulateur Redresseur
Plusieurs utilisateurs de la KTM 990 Super Duke ont rencontré des problèmes liés au système de charge, souvent attribués au régulateur redresseur. Les symptômes peuvent varier, mais reviennent fréquemment à une mauvaise charge de la batterie.
Cas d'étude et symptômes
Un propriétaire de KTM 950 S de 2004 a rencontré des problèmes récurrents de batterie. Après plusieurs défaillances, il a constaté que la moto démarrait à la poussette mais ne tenait pas le régime. Un remplacement de batterie et des tests de tension semblaient indiquer que tout était normal, mais le problème réapparaissait.
Un autre cas concerne un 990 SMT de 2012, équipé d'une batterie lithium. Après l'installation, le compteur a commencé à s'éteindre et à redémarrer, avec le voyant ABS restant allumé. La moto ne démarrait plus, donnant l'impression d'une batterie à plat.
Des symptômes similaires ont été rapportés, notamment :
- Extinction et redémarrage du compteur avec le voyant ABS allumé.
- Impossibilité de démarrer la moto, comme si la batterie était déchargée.
- La moto ne tient pas le ralenti ou cale.
- Le phénomène se produit une fois le moteur chaud.
- Des codes d'erreur tels que "Soft 3.3" et "Dat 10.4" apparaissent.
Tests pour vérifier le régulateur redresseur
Plusieurs tests peuvent être effectués pour diagnostiquer un problème de régulateur redresseur :

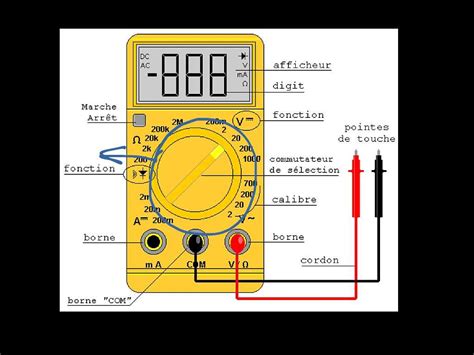

Test de tension de la batterie
Mesurez la tension de la batterie lorsque le moteur est coupé, puis lorsque le moteur tourne au ralenti et à régime plus élevé (environ 5000 tr/min). Une tension de charge normale devrait se situer entre 13,5 V et 14,5 V. Si la tension est trop basse, la batterie ne se charge pas. Si elle est trop élevée (supérieure à 15 V), cela peut endommager la batterie.
Test de tension de l'alternateur
Débranchez les fils de sortie de l'alternateur (souvent des fils jaunes) et mesurez la tension alternative (AC) entre eux à différents régimes moteur. Les valeurs attendues varient selon les modèles, mais une absence de tension ou des valeurs très faibles indiquent un problème avec l'alternateur.
Test des diodes du régulateur
Un test plus spécifique consiste à vérifier les diodes du régulateur redresseur à l'aide d'un multimètre en mode diode. Cela permet de s'assurer que le courant circule dans le bon sens et qu'il n'y a pas de court-circuit.
Il est important de noter que certains problèmes peuvent être plus subtils. Par exemple, le régulateur peut fonctionner correctement à chaud mais défaillir une fois qu'il atteint une température élevée, ou inversement.
Remplacement du Régulateur Redresseur
Si le diagnostic confirme un défaut du régulateur redresseur, son remplacement est nécessaire. Il est souvent conseillé de remplacer le régulateur d'origine par un modèle de type MOSFET, réputé pour sa fiabilité et ses performances supérieures.
Choix du nouveau régulateur
Il est important de choisir un régulateur compatible. Certains propriétaires ont opté pour des modèles issus de scooters Honda (comme le FH008ED des Honda SH300) qui, bien que plus imposants, peuvent être adaptés.
Points de vigilance lors de l'achat :
- Qualité : Méfiez-vous des contrefaçons chinoises à bas prix qui peuvent être de mauvaise qualité et peu durables. Privilégiez les marques reconnues comme Shindengen.
- Connectique : Assurez-vous que le régulateur est livré avec un faisceau adapté ou que vous pourrez facilement adapter les connecteurs de l'ancien faisceau. L'achat d'un régulateur avec une prise femelle sans faisceau peut compliquer l'installation.
Procédure de remplacement
La procédure de remplacement implique généralement les étapes suivantes :
- Accès au régulateur : Localisez l'ancien régulateur redresseur sur la moto (souvent sous la selle ou près du cadre).
- Déconnexion : Débranchez le connecteur de l'ancien régulateur.
- Retrait de l'ancien régulateur : Dévissez les fixations qui maintiennent l'ancien régulateur en place.
- Préparation du nouveau régulateur : Si nécessaire, greffez les connecteurs de l'ancien faisceau sur le nouveau régulateur. Assurez-vous de faire des raccords propres et isolés, par exemple avec des gaines thermorétractables.
- Installation du nouveau régulateur : Positionnez le nouveau régulateur et fixez-le solidement. Si le nouveau modèle est plus volumineux, il faudra peut-être trouver un emplacement différent et adapter le faisceau.
- Reconnexion : Branchez le nouveau régulateur.
- Test : Une fois le remplacement effectué, démarrez la moto et vérifiez la tension de charge à la batterie pour confirmer le bon fonctionnement.
Certains propriétaires ont dû adapter le faisceau et trouver un nouvel emplacement pour le régulateur, par exemple sous la colonne de direction, nécessitant la fabrication d'une patte de fixation.
Autres Aspects d'Entretien et d'Utilisation
Outre le régulateur redresseur, d'autres points d'attention sont importants pour le bon fonctionnement de votre KTM 990 Super Duke :
Batterie
Le choix de la batterie est crucial. Si certains utilisateurs ont rencontré des problèmes avec des batteries lithium (gonflement, décharge rapide), d'autres ont trouvé des solutions en revenant à des batteries plomb classiques. Il est essentiel de s'assurer de la compatibilité et de la qualité de la batterie.
Fusibles
Vérifiez régulièrement l'état des fusibles. Un fusible grillé peut indiquer un problème électrique sous-jacent.
Entretien général
Respectez le plan d'entretien préconisé par KTM, qui inclut la vérification des niveaux d'huile et de liquide de refroidissement, la tension de la chaîne, l'état des freins et des pneus. La révision est généralement recommandée tous les 10 000 km ou une fois par an.
Utilisation du carburant
Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 95 RON pour des performances optimales.
Suspension
Ajustez la suspension (précharge, compression, rebond) en fonction de votre poids et de votre style de conduite, en vous référant au manuel du propriétaire.
