Régulateur de tension Kymco KPW 50 : Fonctionnement, Problèmes et Diagnostic

Le régulateur de tension, également connu sous le nom de régulateur/rectificateur, est un composant crucial du système électrique de votre moto. Sa fonction principale est de transformer le courant alternatif (AC) généré par l'alternateur en courant continu (DC). Ce courant continu est ensuite utilisé pour recharger la batterie et alimenter les différents systèmes électriques de la moto. De plus, le régulateur joue un rôle essentiel dans la régulation de la tension, empêchant ainsi les surtensions qui pourraient endommager les composants électroniques sensibles.

Une défaillance du régulateur de tension peut avoir des conséquences significatives, allant d'une batterie qui se décharge rapidement à des pannes électriques complètes. Identifier les signes d'un régulateur défectueux est donc primordial pour prévenir les interruptions inopinées et assurer le bon fonctionnement de votre deux-roues.

Symptômes d'un régulateur de tension défectueux

Plusieurs indicateurs peuvent suggérer un dysfonctionnement du régulateur de tension sur votre Kymco KPW 50 :

• Décharge rapide de la batterie : Si vous constatez que votre batterie se vide rapidement ou nécessite une recharge fréquente, cela peut signifier que le régulateur ne parvient pas à la maintenir correctement chargée.
• Faiblesse ou intermittence des éclairages : Les phares, feux arrière ou clignotants qui présentent une intensité réduite, vacillent ou s'éteignent de manière intermittente sont souvent le signe d'une alimentation électrique instable, due à un régulateur défaillant.
• Surtension de la batterie : Un régulateur de tension qui ne fonctionne pas correctement peut ne pas limiter la tension envoyée à la batterie. Une surtension excessive peut causer des dommages irréversibles à la batterie et aux autres composants électriques.
• Difficultés au démarrage : Un régulateur défectueux peut empêcher une recharge adéquate de la batterie, entraînant des problèmes lors du démarrage du moteur.
• Allumage du témoin de batterie : Sur certains modèles, un voyant lumineux sur le tableau de bord, souvent représenté par une icône de batterie, peut s'allumer pour signaler un problème au sein du système de charge.
• Odeur de brûlé ou surchauffe : Une odeur inhabituelle de brûlé émanant du régulateur ou une température anormalement élevée de ce composant peuvent indiquer une défaillance interne.

Diagnostic d'un régulateur de tension défectueux

Pour confirmer un problème avec le régulateur de tension, des tests simples peuvent être effectués à l'aide d'un multimètre :

Test de tension de la batterie

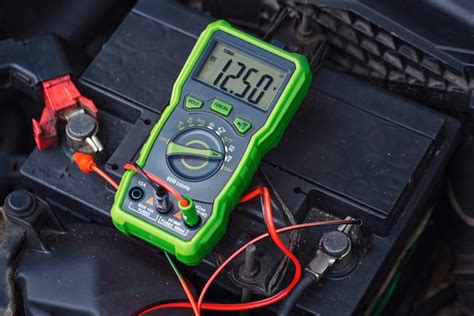

1. Moteur éteint : Réglez votre multimètre sur la fonction de mesure de tension DC (courant continu). Connectez la sonde rouge à la borne positive (+) de la batterie et la sonde noire à la borne négative (-). Notez la lecture initiale.
2. Moteur en marche : Démarrez le moteur de votre Kymco KPW 50 et laissez-le tourner au ralenti. La tension mesurée aux bornes de la batterie devrait augmenter. Une tension de charge normale se situe généralement entre 13,5 et 14,5 volts.

Une lecture significativement inférieure ou supérieure à cette plage peut indiquer un problème avec le régulateur de tension ou le stator.

Test de continuité du régulateur

Ce test permet de vérifier l'intégrité des circuits internes du régulateur.

1. Réglez votre multimètre sur le mode continuité (souvent symbolisé par un symbole de haut-parleur ou une diode).
2. Placez les sondes du multimètre sur les différentes bornes d'entrée et de sortie du régulateur de tension. Les spécifications exactes pour ces tests varient selon le modèle de régulateur, il est donc conseillé de consulter le manuel de service de votre Kymco KPW 50. Une absence de continuité (ou un bip continu, selon le mode) là où il devrait y en avoir, ou inversement, peut signaler un défaut.

Le rôle du stator et sa relation avec le régulateur

Le stator est un autre composant fondamental du système de charge. Il est responsable de la production du courant alternatif grâce à ses enroulements magnétiques. Le régulateur de tension, quant à lui, stabilise et convertit ce courant AC en courant DC utilisable. Un stator défectueux peut entraîner une production insuffisante ou irrégulière de courant, ce qui affectera le fonctionnement du régulateur et, par conséquent, la charge de la batterie.

Les symptômes d'un stator défectueux peuvent inclure une absence de charge, une charge faible, ou des fluctuations de tension. Pour diagnostiquer un problème de stator, des tests de résistance entre ses bornes et la vérification de la tension de sortie AC sont nécessaires, idéalement en consultant le manuel de service pour les valeurs spécifiques.

Cas pratique et dépannage : Problème de charge aléatoire

Un utilisateur rencontre un problème de charge aléatoire sur une moto Virago 535 après avoir remplacé le stator et le régulateur. La moto charge correctement après avoir débranché et rebranché la connexion entre le stator et le régulateur, mais seulement après cette manipulation. Ce symptôme suggère un problème de connexion, d'oxydation, ou potentiellement un problème thermique au niveau des composants ou du câblage.

Les pistes explorées incluent :

• La vérification de la mise à la masse du régulateur, particulièrement si le cadre a été repeint.
• L'inspection minutieuse des connexions électriques, y compris le dénudage et le nettoyage des fils pour éliminer toute trace d'oxyde de cuivre (qui apparaît brun au lieu de rouge).
• Le contrôle de la résistance des fils du stator et de la continuité des trois fils jaunes venant du stator vers le régulateur.
• La possibilité d'un câble défectueux ou d'une connexion intermittente.
• La vérification de la partie excitation de l'alternateur, notamment les balais en carbone sur les modèles plus anciens, qui peuvent être usés.

Un utilisateur rapporte que sa moto charge à froid mais ne charge plus lorsqu'elle est tiède ou chaude, avant de recommencer à charger lentement après un certain temps. La tension de charge peut monter jusqu'à 15,20V, ce qui est jugé trop élevé pour une batterie acide-plomb (plage idéale : 13,8V à 14,5V). Cette surtension, même intermittente, est néfaste pour la batterie.

Les hypothèses avancées sont :

• Un régulateur de tension défectueux, qui fonctionnerait mal à chaud.
• Un stator dont le comportement thermique serait anormal, affectant la production de courant.
• La présence de particules métalliques dans l'huile, venant se déposer sur les bobines ou le rotor à chaud, gênant le fonctionnement électrique.

Solutions et recommandations

Si les tests confirment la défaillance du régulateur de tension, son remplacement est indispensable pour éviter d'autres dommages.

• Remplacement du régulateur : Suivez scrupuleusement les instructions du manuel de service de votre Kymco KPW 50 pour effectuer le remplacement. Utilisez de préférence des pièces de qualité d'origine ou des équivalents fiables.
• Vérification du stator : Si le régulateur est neuf et que le problème persiste, le stator doit être examiné plus attentivement.
• Inspection des connexions : Assurez-vous que toutes les connexions électriques sont propres, serrées et exemptes de corrosion. Les cosses peuvent être remplacées si nécessaire.
• Diagnostic thermique : Si le problème est lié à la température, une surveillance attentive de la tension de charge à différents stades de température du moteur est nécessaire.

Il est essentiel de bien déterminer si le problème provient du stator ou du régulateur pour éviter des réparations coûteuses et maintenir votre Kymco KPW 50 en parfait état de fonctionnement. En cas de doute, consulter un mécanicien professionnel est la meilleure option.
