Introduction au réglage du capteur TPS
Le réglage du capteur TPS (Throttle Position Sensor) est une opération qui peut améliorer significativement le comportement de votre moto, notamment en bas régime. Ce capteur, qui mesure l'ouverture des papillons des gaz, est parfois réglé de manière aléatoire sur les motos neuves. Un réglage précis permet de supprimer les à-coups moteur à bas régime et d'offrir une conduite plus souple et plus agréable.
Certains propriétaires de motos ont déjà expérimenté cette manipulation et rapportent des résultats très positifs. L'un des avantages les plus cités est une plage d'utilisation moteur plus étendue et un confort de conduite nettement amélioré. L'idée de "dérégler une machine qui fonctionne" ne doit pas vous inquiéter ; au contraire, elle peut fonctionner encore mieux.
Comprendre le rôle du capteur TPS
Le TPS (Throttle Position Sensor) est un composant essentiel du système d'injection de votre moto. Son rôle est de transmettre au calculateur moteur (ECU) l'information concernant la position exacte de la poignée des gaz. Cette donnée est cruciale pour que l'ECU puisse ajuster en temps réel la quantité de carburant à injecter et l'avance à l'allumage, afin d'optimiser la combustion en fonction de la demande du pilote.
Un TPS mal réglé peut entraîner plusieurs désagréments :
- À-coups à bas régime : Le moteur "cogite" ou "broute" lorsque vous sollicitez la poignée des gaz doucement, typiquement dans les virages ou lors de manœuvres à basse vitesse.
- Manque de souplesse : La moto peine à reprendre de manière linéaire, donnant une sensation de rupture de couple.
- Consommation accrue : Un mauvais réglage peut perturber l'efficacité de l'injection, entraînant une surconsommation de carburant.
Selon certaines rumeurs, Suzuki aurait volontairement calibré certains TPS de manière légèrement "trop basse" afin de répondre plus facilement aux normes d'émission de gaz polluants. Ce réglage d'usine, bien que conforme, n'est pas toujours optimal pour les performances et la souplesse moteur.
Matériel nécessaire pour le réglage
Avant de commencer, assurez-vous de disposer du matériel suivant :
- Une douille TORX 25 avec un trou au centre.
- Des clés Allen de numéro 4 et 5.
- Un trombone ou un fil électrique rigide (par exemple, un fil d'enceinte de voiture).
- Une clé à cliquet avec une extension et une douille de 10 mm.
- Un petit tournevis plat pour retirer les carénages.
Procédure de réglage du TPS
Le réglage du TPS se déroule en plusieurs étapes. Il est recommandé de consulter le manuel d'utilisateur de votre moto pour les procédures spécifiques de démontage du réservoir et des carénages.
Étape 1 : Accès au mode diagnostic (Dealer Mode)
La première étape consiste à mettre la moto en "Dealer Mode", ce qui permet d'accéder aux informations de diagnostic, notamment la valeur du TPS.
- Retirez les carénages nécessaires et soulevez le réservoir d'essence pour accéder aux composants électriques.
- Localisez le connecteur de diagnostic, généralement situé sous la selle arrière, protégé par un capuchon. Sur certains modèles, il peut être reconnaissable à son capuchon blanc.
- À l'aide du trombone ou du fil électrique, effectuez un pontage entre les deux broches parallèles situées en bas du connecteur. Il n'y a que deux broches parallèles, il est donc difficile de se tromper.
- Assurez-vous que la clé de contact est en position "OFF".
- Activez le coupe-circuit (bouton rouge) sur "ON".
- Mettez la clé de contact en position "ON".
- Mettez le coupe-circuit principal (killswitch) sur "ON".
Étape 2 : Lecture de la valeur du TPS
Une fois en mode diagnostic, vous pourrez lire la valeur du TPS sur le tableau de bord ou un écran de diagnostic. La valeur s'affiche sous forme de code, généralement avec une barre ou un trait.
- Si vous voyez '_C00' : Cela indique que le TPS est réglé trop "pauvre". Il faut ajuster le capteur.
- Si vous voyez '-C00' : C'est la position idéale, le TPS est correctement réglé. Aucune modification n'est nécessaire.
- Si vous voyez '¯C00' : Cela indique que le TPS est réglé trop "riche". Il faut également ajuster le capteur.
Étape 3 : Localisation et ajustement du TPS

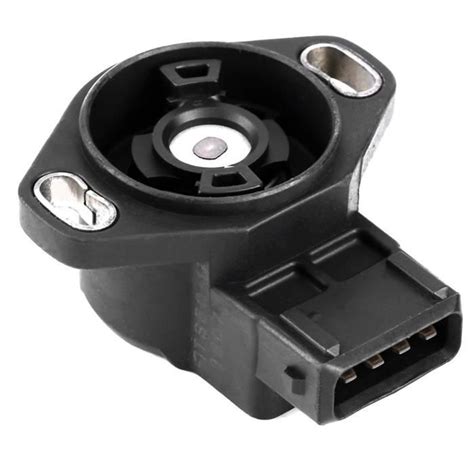

Le capteur TPS se trouve généralement fixé sur le corps des papillons principaux.
- Localisez le TPS. Il est souvent marqué d'une ligne blanche ou d'un repère.
- Débranchez le connecteur électrique du TPS.
- Vous verrez alors une vis de sécurité qui maintient le TPS en place. À l'aide de la douille TORX 25 percée au centre, dévissez cette vis. Faites-le délicatement, car cette vis ne sert qu'à verrouiller le capteur.
- Tournez très légèrement le corps du TPS. L'objectif est d'aligner la marque du TPS avec une ligne de référence sur le corps du papillon, ou d'ajuster la valeur affichée à l'écran pour qu'elle corresponde à la position souhaitée (idéalement au centre, soit -C00). Ce réglage est extrêmement fin, il s'agit de quelques millimètres seulement.
- Revissez la vis de sécurité du TPS.
- Reconnectez le connecteur électrique du TPS.
- Remettez le contact (clé en position "ON") et vérifiez la nouvelle valeur affichée. Répétez l'ajustement si nécessaire.
Attention : Serrez la vis TORX avec précaution pour ne pas déplacer le TPS lors du serrage.
Résolution de problèmes courants
Si, après le réglage, vous rencontrez des problèmes, voici quelques pistes :
Problème 1 : Affichage de ¯C00 (trop riche)
Solution : Inversez le sens de rotation du TPS. Effectuez des ajustements minimes et progressifs. Reconnectez le connecteur, remettez le contact et vérifiez la valeur.
Problème 2 : Affichage de -C00 mais impossibilité de changer le réglage du "traction control" en conduisant
Solution : Assurez-vous que les lignes blanches ou les repères sur le TPS sont parfaitement alignés. Une légère désynchronisation peut affecter d'autres systèmes électroniques.
Avantages d'un TPS bien réglé
Un TPS correctement réglé sur votre Suzuki GSX-S 125 peut apporter les bénéfices suivants :
- Meilleure souplesse à bas régime : La moto reprend plus bas sans hoqueter, ce qui rend la conduite plus agréable, notamment en ville ou dans les portions sinueuses. Il devient possible de rester sur un rapport supérieur à bas régime sans que la moto ne "rame".
- Réduction des cognements : Les fameux "à-coups" ou "jerky throttle" sont significativement réduits, voire supprimés.
- Comportement moteur plus linéaire : L'accélération est plus douce et prévisible.
- Potentiellement meilleure consommation : Une injection mieux calibrée peut optimiser la consommation de carburant.
Même si votre moto ne présente pas de symptômes évidents de mauvais réglage du TPS, effectuer cette vérification et ce réglage peut améliorer ses performances générales. La procédure est relativement rapide (environ 20 minutes) et ne présente aucun risque pour le bon fonctionnement de la moto.
