Le relai électromécanique bistable, particulièrement dans sa configuration 4RT (quatre inverseurs), représente un composant essentiel dans de nombreux systèmes de contrôle industriel et d'automatisation. Ce type de relai se distingue par sa capacité à maintenir son état (position des contacts) même après la suppression du signal de commande, nécessitant une nouvelle commande pour changer d'état.

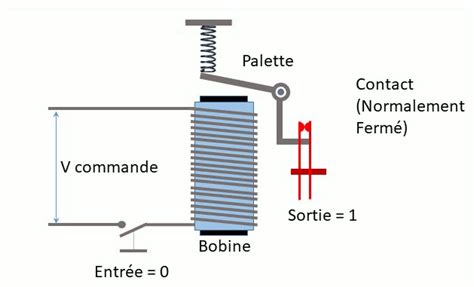

Principe de Fonctionnement d'un Relais Électromécanique
Un relai électromécanique est fondamentalement un interrupteur commandé électriquement. Il se compose de deux parties principales :
- Une bobine, qui agit comme un électroaimant lorsqu'elle est alimentée par une tension ou un courant.
- Un ou plusieurs contacts mécaniques, qui changent de position lorsque la bobine est excitée.
Le lien entre la bobine et les contacts est purement électromagnétique, assurant une isolation galvanique entre le circuit de commande (basse tension/courant) et le circuit commandé (potentiellement haute tension/courant). Les relais fonctionnent sur le principe du « tout ou rien », avec une position active et une position au repos.
Le Relais Bistable : Caractéristiques Spécifiques
Contrairement aux relais monostables qui reviennent à leur position de repos dès que la commande est retirée, le relai bistable conserve la dernière position de ses contacts. Pour changer d'état, il nécessite une nouvelle impulsion de commande. Les relais bistables sont souvent équipés de deux bobines : une pour la commande de mise en position « set » (ou active) et une autre pour la commande de mise en position « reset » (ou au repos).
Le modèle spécifique 4RT 8A 220 à 250VDC, par exemple, offre quatre contacts inverseurs (RT) capables de commuter un courant assigné de 8 ampères. Sa tension d'alimentation pour les bobines est en courant continu (DC), généralement dans la plage de 176 à 275 V, bien que le modèle mentionné soit de 220 à 250V DC. Ce type de relai est adapté pour une commande manuelle ou à distance, et est souvent équipé de LEDs pour signaler la position des commandes.

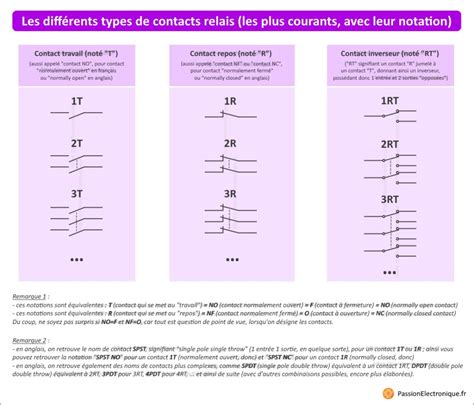

Configuration des Contacts : Comprendre les Notations
La configuration des contacts d'un relais est cruciale pour son application. Les notations courantes incluent :
- T (Travail) ou NO (Normally Open) : Contact normalement ouvert, qui se ferme lorsque la bobine est alimentée.
- R (Repos) ou NF (Normally Closed) : Contact normalement fermé, qui s'ouvre lorsque la bobine est alimentée.
- RT (Renversé / Inverseur) : Combine un contact à fermeture et un contact à ouverture avec une entrée commune. Il offre une sortie normalement ouverte et une sortie normalement fermée, qui changent d'état simultanément lorsque la bobine est actionnée.
Le chiffre précédant la lettre indique le nombre de contacts de ce type dans le relais. Par exemple, un relais 4RT dispose de quatre contacts inverseurs indépendants. D'autres notations, telles que SPST (Single Pole Single Throw) et SPDT (Single Pole Double Throw), sont également utilisées, notamment dans la littérature anglophone, pour décrire la configuration des contacts.
Caractéristiques Techniques Essentielles
Tension d'Alimentation des Bobines
Les bobines des relais peuvent être conçues pour fonctionner en courant continu (DC) ou en courant alternatif (AC). Il est impératif de respecter la tension et le type de courant spécifiés par le fabricant (par exemple, "Coil 12VDC", "230VAC 50Hz", "5V=", "~400V"). Des tolérances existent, mais il convient toujours de se référer à la fiche technique pour éviter tout dommage.
Pouvoir de Coupure des Contacts
Le pouvoir de coupure définit le courant maximum que les contacts d'un relais peuvent supporter sans être endommagés. Cette caractéristique est exprimée en ampères (A) et est souvent associée à une tension nominale d'utilisation (en volts, V). Par exemple, un relais noté "10A 250V~" peut commuter jusqu'à 10 ampères sous 250 volts en courant alternatif. Il est crucial de choisir un relais dont le pouvoir de coupure est adapté aux charges à commander.
Relais : Branchement et utilisation faciles
Matériaux des Contacts
Le matériau des contacts, tel que le AgSnO2 (Argent / Oxyde d'étain) mentionné pour certains modèles, influence la durabilité et la capacité de commutation du relais, notamment dans des environnements difficiles ou pour des commutations fréquentes.
Applications et Montage
Les relais électromécaniques bistables 4RT sont couramment utilisés dans les contrôleurs centraux, les systèmes de signalisation, et pour la commande d'équipements nécessitant le maintien d'un état. Leur capacité à être montés sur rail DIN (par exemple, rail de 35mm) facilite leur intégration dans les tableaux électriques industriels.
Dans le domaine du modélisme ferroviaire, des modules spécifiques avec relais bistables 4RT sont proposés pour reproduire le fonctionnement des aiguillages, permettant d'indiquer leur position par des LEDs. Ces modules peuvent nécessiter des tensions d'alimentation spécifiques pour les bobines (par exemple, 9 à 18V AC ou DC) et des résistances adaptées pour les LEDs.
