La gestion du jeu aux soupapes est une opération d'entretien cruciale pour assurer le bon fonctionnement et la longévité du moteur de votre KTM 1290 Super Duke R. Ce processus, bien que potentiellement complexe, est réalisable par les propriétaires de moto avertis, et les retours d'expérience des utilisateurs sur les forums spécialisés offrent des éclaircissements précieux.
Comprendre le jeu aux soupapes

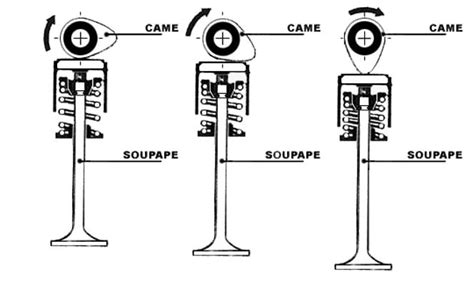

Le jeu aux soupapes représente l'espace libre entre la came de l'arbre à cames et le poussoir ou la pastille, lorsque la soupape est fermée. Ce jeu est essentiel car il permet la dilatation des pièces due à la chaleur du moteur. Un jeu trop faible peut entraîner une mauvaise fermeture des soupapes, une perte de compression, une surchauffe et, à terme, une usure prématurée des sièquement. Inversement, un jeu trop important peut causer des bruits de claquement, une usure accélérée des portées de soupapes et des sièges, et une diminution des performances.
Les valeurs préconisées par KTM pour la 1290 Super Duke R sont généralement :
- Admission : entre 0,10 mm et 0,15 mm
- Échappement : entre 0,25 mm et 0,30 mm
Il est conseillé, lors du réglage, de viser la limite supérieure de la tolérance admise, car le jeu tend à diminuer avec le temps et l'usure, notamment sur les motos KTM où les sièges de soupapes peuvent être plus tendres.
Procédure de contrôle et de réglage
La procédure de contrôle et de réglage du jeu aux soupapes sur la 1290 Super Duke R implique plusieurs étapes clés, nécessitant précision et patience.
Préparation et accès
Avant de commencer, il est indispensable de disposer des outils appropriés, notamment un micromètre de précision pour mesurer les pastilles, des cales d'épaisseur de qualité, et idéalement l'outil KTM spécifique pour bloquer le vilebrequin. L'accès aux soupapes nécessite le démontage du réservoir, de la boîte à air, des cornets d'admission, et des couvre-culasses. Il est fortement recommandé de prendre des photos à chaque étape pour faciliter le remontage.
Blocage du vilebrequin et positionnement
Pour effectuer les mesures, le moteur doit être positionné au Point Mort Haut (PMH) avant explosion. Cela se fait généralement en pigeant le vilebrequin à l'aide d'un outil spécifique ou d'une tige insérée dans un trou de bougie, et en s'assurant que les repères des arbres à cames sont alignés avec le plan de joint de la culasse. La précaution est de mise lors du pigeage du vilebrequin, car une erreur de positionnement peut entraîner un calage incorrect de la distribution.
Mesure du jeu aux soupapes
Une fois le moteur en position, il faut mesurer le jeu à l'aide des cales d'épaisseur. Insérez la cale correspondant à la limite inférieure de la tolérance. Si elle passe, essayez la cale supérieure. Si la cale inférieure passe difficilement ou pas du tout, et que la cale supérieure ne passe pas, le jeu est potentiellement trop faible. Inversement, si les deux cales passent très facilement, le jeu est trop important.
Il est crucial de réaliser ces mesures avec soin, car la précision de 0,01 mm peut être difficile à obtenir avec des outils standards, même de bonne qualité. Certains utilisateurs préfèrent mesurer directement les pastilles existantes avec un micromètre pour mieux appréhender les épaisseurs.
Correction du jeu aux soupapes
Si le jeu n'est pas conforme, il faut ajuster l'épaisseur des pastilles situées sous les poussoirs des arbres à cames. Cela implique le démontage des arbres à cames. Les pastilles peuvent être rectifiées manuellement avec du papier de verre à l'eau sur une surface plane, mais la méthode la plus courante et recommandée est leur remplacement.
Les pastilles d'origine KTM ont des épaisseurs par pas de 0,05 mm. Il est possible d'utiliser des pastilles pour Harley-Davidson V-Rod (diamètre 10 mm) qui offrent des pas de 0,025 mm, permettant un réglage plus fin.
La formule pour déterminer la nouvelle épaisseur de pastille est :
Nouvelle pastille = (Épaisseur de la pastille actuelle) + (Jeu mesuré) - (Jeu souhaité)
Il est conseillé de noter méticuleusement toutes les mesures pour un calcul précis des nouvelles épaisseurs.
Points de vigilance et conseils pratiques
Plusieurs points méritent une attention particulière lors de cette opération :
- Précision des mesures : L'incertitude de mesure avec les outils de garage peut être une source d'erreur. La validation des mesures par le concessionnaire KTM peut être une option pour garantir la précision.
- Calage de la distribution : Une erreur d'une dent sur la chaîne de distribution peut avoir des conséquences graves. Il est essentiel de bien repérer les éléments avant le démontage et de suivre scrupuleusement la procédure de remontage.
- Tendeur de chaîne : Le remontage du tendeur de chaîne hydraulique nécessite une attention particulière pour s'assurer qu'il est correctement ré-armé et tend la chaîne de manière optimale.
- Température ambiante : Les jeux aux soupapes sont spécifiés pour une température de référence (généralement 20°C). Les variations de température peuvent légèrement affecter les mesures.
- Usure des pièces : L'usure des queues de soupapes et des sièges peut entraîner une diminution du jeu au fil du temps.
Certains utilisateurs rapportent avoir rencontré des difficultés pour déconnecter certaines prises électriques ou pour accéder à des éléments comme le couvre-culasse arrière, rendant l'opération plus laborieuse sur les modèles récents. L'utilisation d'un palan pour soulever la moto et ainsi faciliter l'accès au réservoir et à la boîte à air est également mentionnée.
Vérification du jeu aux soupapes KTM 1090 1190 1290 Super Adventure | Retour au garage
Enfin, il est rappelé que le bon fonctionnement du moteur dépend de l'ensemble des paramètres. Un filtre à air très sale, par exemple, peut affecter la consommation et les performances, indépendamment du jeu aux soupapes.
