Réglage et Utilisation du Dérailleur Arrière Shimano Deore XT en Tout Terrain

Le dérailleur arrière Shimano Deore XT est une composante essentielle pour une transmission VTT performante. Un réglage précis est crucial pour garantir des changements de vitesses fluides, rapides et silencieux. Ce guide détaillé vous expliquera comment ajuster votre dérailleur Deore XT étape par étape, en abordant les problèmes courants et les solutions associées. Nous allons explorer les spécificités du Deore XT tout en contextualisant les réglages par rapport aux autres modèles et marques, pour une compréhension globale du fonctionnement d'un dérailleur.

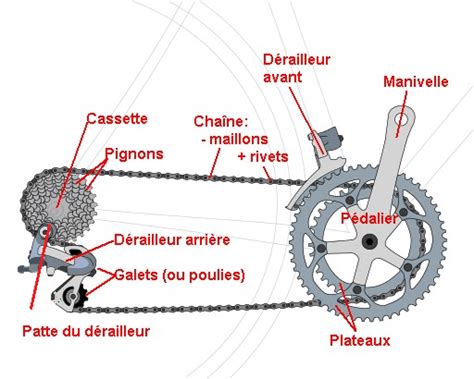

Comprendre le Dérailleur Arrière Shimano Deore XT

Le Shimano Deore XT est reconnu pour sa robustesse, sa fiabilité et sa précision. Il se situe dans le milieu-haut de gamme des dérailleurs VTT Shimano, offrant un excellent compromis entre performance et durabilité. Avant de procéder au réglage, il est important de comprendre les différentes parties du dérailleur et leur fonction :

• Corps du dérailleur : La structure principale qui maintient les autres composants.
• Chape : La partie mobile qui guide la chaîne entre les pignons. Disponible en différentes longueurs (SGS, GS, selon le nombre de vitesses et la capacité de la cassette).
• Galets : Les petites roues dentées situées dans la chape, qui assurent le contact avec la chaîne.
• Vis de butée (H et L) : Limitent le mouvement latéral du dérailleur pour éviter que la chaîne ne tombe du plus petit ou du plus grand pignon.
• Vis de tension du câble : Permet d'ajuster finement la tension du câble pour des changements de vitesses précis.
• Vis de réglage B-Tension (ou d'angle) : Ajuste la distance entre le galet supérieur et les pignons de la cassette, influençant la qualité des changements de vitesses, en particulier sur les grands pignons.

Bien que ce guide se concentre sur le Deore XT, les principes de base du réglage s'appliquent à d'autres dérailleurs Shimano (Deore, SLX, XTR) et même à ceux d'autres marques comme SRAM, bien que les détails et l'emplacement des vis puissent varier. Il est donc pertinent de comprendre la logique derrière chaque ajustement.

Outils Nécessaires

Pour effectuer le réglage de votre dérailleur Deore XT, vous aurez besoin des outils suivants :

• Clés Allen : Un jeu de clés Allen de différentes tailles est indispensable pour ajuster les vis de butée, la vis de tension du câble et la vis B-Tension. Généralement, les tailles 2, 2.5, 3 et 5 mm sont nécessaires.
• Tournevis cruciforme : Peut être nécessaire pour ajuster certaines vis de tension de câble, en fonction du modèle.
• Coupe-câble : Utile pour couper proprement le câble de dérailleur si vous devez le remplacer.
• Dégraissant et lubrifiant : Pour nettoyer et lubrifier la chaîne et le dérailleur, ce qui facilite les réglages et améliore la performance.
• Chiffon propre : Pour essuyer les excès de graisse et de lubrifiant.

Étape 1 : Vérification Préliminaire

Avant de commencer le réglage, il est crucial de vérifier l'état général de votre transmission. Un dérailleur mal réglé peut souvent être le symptôme d'un problème plus profond. Voici les points à vérifier :

• État du câble et de la gaine : Assurez-vous que le câble de dérailleur n'est pas effiloché, rouillé ou endommagé. Vérifiez également que la gaine n'est pas coupée, pliée ou obstruée. Un câble ou une gaine en mauvais état peuvent entraver le mouvement du dérailleur et rendre les changements de vitesses imprécis. Remplacez-les si nécessaire.
• État de la chaîne : Vérifiez l'usure de la chaîne à l'aide d'un outil de mesure d'usure de chaîne. Une chaîne usée peut endommager les pignons et les plateaux et rendre les changements de vitesses difficiles. Remplacez la chaîne si elle est usée.
• État des pignons et des plateaux : Vérifiez que les dents des pignons et des plateaux ne sont pas usées, tordues ou cassées. Des pignons ou des plateaux endommagés peuvent provoquer des sauts de chaîne et des changements de vitesses imprécis.
• Alignement de la patte de dérailleur : La patte de dérailleur est la pièce qui relie le dérailleur au cadre du vélo. Elle est conçue pour se tordre en cas de choc afin de protéger le cadre. Vérifiez que la patte de dérailleur est bien droite à l'aide d'un outil d'alignement de patte de dérailleur. Une patte de dérailleur tordue peut rendre les réglages impossibles et endommager le cadre.
• Propreté du dérailleur et de la chaîne : Un dérailleur et une chaîne sales peuvent entraver le mouvement et rendre les changements de vitesses difficiles. Nettoyez-les avec un dégraissant et lubrifiez-les après le nettoyage.

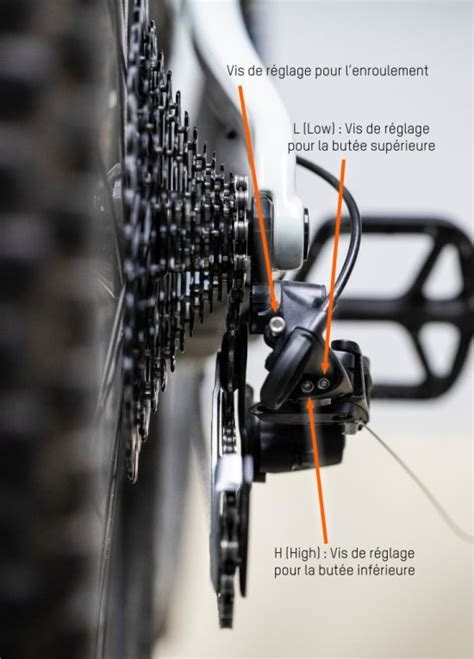

Étape 2 : Réglage des Butées (H et L)

Le réglage des butées est la première étape essentielle du réglage du dérailleur. Les vis de butée (marquées H pour "High" et L pour "Low") limitent le mouvement latéral du dérailleur et empêchent la chaîne de tomber du plus petit ou du plus grand pignon. Un réglage incorrect des butées peut endommager le dérailleur ou le cadre.

Réglage de la Butée H (Pignon le plus petit)

1. Placez la chaîne sur le plus petit pignon à l'arrière et le plateau du milieu à l'avant.
2. Repérez la vis de butée marquée "H" sur le dérailleur.
3. À l'aide d'une clé Allen, tournez la vis "H" pour aligner le galet supérieur du dérailleur verticalement avec le plus petit pignon. Le galet doit être légèrement à l'extérieur du pignon.
4. Si la chaîne a tendance à tomber vers l'extérieur, serrez la vis "H" (sens horaire) pour limiter le mouvement du dérailleur.
5. Si la chaîne a du mal à monter sur le plus petit pignon, desserrez la vis "H" (sens anti-horaire) pour permettre au dérailleur de se déplacer plus loin vers l'extérieur.

Réglage de la Butée L (Pignon le plus grand)

1. Placez la chaîne sur le plus grand pignon à l'arrière et le plateau du milieu à l'avant.
2. Repérez la vis de butée marquée "L" sur le dérailleur.
3. À l'aide d'une clé Allen, tournez la vis "L" pour aligner le galet supérieur du dérailleur verticalement avec le plus grand pignon. Le galet doit être légèrement à l'intérieur du pignon.
4. Si la chaîne a tendance à tomber vers l'intérieur, serrez la vis "L" (sens horaire) pour limiter le mouvement du dérailleur.
5. Si la chaîne a du mal à monter sur le plus grand pignon, desserrez la vis "L" (sens anti-horaire) pour permettre au dérailleur de se déplacer plus loin vers l'intérieur.

Important : Un réglage trop serré des butées peut empêcher le dérailleur de fonctionner correctement et endommager la transmission. Il est préférable de procéder par petits ajustements et de tester les changements de vitesses après chaque ajustement.

Étape 3 : Réglage de la Tension du Câble

Après avoir réglé les butées, l'étape suivante consiste à ajuster la tension du câble de dérailleur. La tension du câble est essentielle pour garantir des changements de vitesses précis et rapides. Une tension insuffisante peut entraîner des difficultés à monter les vitesses, tandis qu'une tension excessive peut rendre les changements de vitesses difficiles et user prématurément le câble.

1. Placez la chaîne sur le plus petit pignon à l'arrière et le plateau du milieu à l'avant.
2. Vérifiez que le câble est bien fixé au dérailleur. S'il est lâche, desserrez la vis de fixation du câble, tirez légèrement sur le câble et resserrez la vis.
3. Repérez la vis de tension du câble sur le dérailleur. Elle se trouve généralement à la base du dérailleur, là où le câble se fixe. Il peut également y avoir une vis de tension sur le levier de vitesses au guidon.
4. Tournez la vis de tension du câble dans le sens anti-horaire pour augmenter la tension du câble. Tournez-la dans le sens horaire pour diminuer la tension du câble.
5. Testez les changements de vitesses en montant et en descendant les pignons. Si la chaîne a du mal à monter les vitesses, augmentez légèrement la tension du câble. Si la chaîne a du mal à descendre les vitesses, diminuez légèrement la tension du câble.

Astuce : Si vous avez du mal à obtenir un réglage précis avec la vis de tension du dérailleur, essayez d'utiliser la vis de tension sur le levier de vitesses au guidon. Cela peut vous donner un réglage plus fin.

Étape 4 : Réglage de la Vis B-Tension (ou d'Angle)

La vis B-Tension ajuste la distance entre le galet supérieur du dérailleur et les pignons de la cassette. Un réglage correct de la vis B-Tension est crucial pour une performance optimale des changements de vitesses, en particulier sur les grands pignons. Un réglage incorrect peut entraîner des bruits de frottement, des changements de vitesses lents et des sauts de chaîne.

1. Placez la chaîne sur le plus grand pignon à l'arrière et le plateau du milieu à l'avant.
2. Repérez la vis B-Tension sur le dérailleur. Elle se trouve généralement à l'arrière du dérailleur, près de la patte de fixation.
3. À l'aide d'une clé Allen, tournez la vis B-Tension pour ajuster la distance entre le galet supérieur et le plus grand pignon. La distance idéale varie en fonction du modèle de dérailleur et de la taille de la cassette, mais elle se situe généralement entre 5 et 10 mm.
4. Si le galet supérieur est trop près du pignon, serrez la vis B-Tension (sens horaire) pour augmenter la distance.
5. Si le galet supérieur est trop loin du pignon, desserrez la vis B-Tension (sens anti-horaire) pour diminuer la distance.
6. Testez les changements de vitesses sur tous les pignons. Si vous entendez des bruits de frottement ou si les changements de vitesses sont lents, ajustez légèrement la vis B-Tension jusqu'à obtenir un fonctionnement fluide et silencieux.

Note : Certains dérailleurs Shimano Deore XT récents sont équipés d'un indicateur de réglage de la B-Tension. Consultez le manuel d'utilisation de votre dérailleur pour plus d'informations.

Étape 5 : Vérification Finale et Ajustements Fins

Une fois que vous avez réglé les butées, la tension du câble et la vis B-Tension, il est important de vérifier le fonctionnement du dérailleur sur toute la plage de vitesses. Montez et descendez les pignons plusieurs fois pour vous assurer que les changements de vitesses sont fluides, rapides et silencieux. Si vous rencontrez des problèmes, effectuez les ajustements suivants :

• Si la chaîne a du mal à monter les vitesses : Augmentez légèrement la tension du câble.
• Si la chaîne a du mal à descendre les vitesses : Diminuez légèrement la tension du câble.
• Si la chaîne saute sur certains pignons : Vérifiez l'alignement de la patte de dérailleur et ajustez la vis B-Tension.
• Si vous entendez des bruits de frottement : Vérifiez l'alignement de la chaîne et ajustez la vis B-Tension.

N'hésitez pas à effectuer de petits ajustements progressifs et à tester les changements de vitesses après chaque ajustement. Un réglage précis du dérailleur peut prendre du temps, mais cela en vaut la peine pour une performance optimale de votre transmission.

Conseils et Dépannage

• Changements de vitesses lents ou imprécis : Vérifiez l'état du câble et de la gaine, l'usure de la chaîne et des pignons, et l'alignement de la patte de dérailleur.
• Bruits de frottement : Vérifiez l'alignement de la chaîne et ajustez la vis B-Tension.
• Sauts de chaîne : Vérifiez l'usure de la chaîne et des pignons, et l'alignement de la patte de dérailleur.
• Difficulté à régler le dérailleur : Vérifiez que toutes les vis sont bien serrées et que le dérailleur est propre et lubrifié.

Si vous rencontrez des difficultés persistantes à régler votre dérailleur Deore XT, n'hésitez pas à consulter un mécanicien de vélo professionnel. Il pourra diagnostiquer le problème et effectuer les réparations nécessaires.

Réglage du Dérailleur en Fonction du Type de Terrain et d'Utilisation

Le réglage du dérailleur peut être affiné en fonction du type de terrain que vous fréquentez le plus souvent et de votre style de pilotage. Par exemple :

• Terrain accidenté : Sur des terrains très accidentés, il peut être préférable d'augmenter légèrement la tension du câble pour des changements de vitesses plus rapides et plus réactifs, même si cela peut légèrement affecter la douceur des changements sur terrain plat. Vérifiez également que la vis B-Tension est correctement réglée pour éviter que la chaîne ne saute sur les pignons lors des impacts.
• Longues montées : Pour les longues montées, un réglage précis de la vis B-Tension est crucial pour un fonctionnement fluide et silencieux sur les grands pignons. Une chaîne qui frotte ou saute sur les grands pignons peut être très fatigante lors des ascensions prolongées.
• Compétition : En compétition, la rapidité et la précision des changements de vitesses sont primordiales. N'hésitez pas à faire des ajustements fins pour optimiser la performance de votre transmission. Vérifiez également que tous les composants sont en parfait état et bien lubrifiés.

N'oubliez pas que le réglage du dérailleur est un processus itératif. Il peut être nécessaire de faire plusieurs ajustements pour obtenir le réglage parfait.

Question de Novice : Fonction de la Manette "On/Off" du Dérailleur XT

Une question fréquente concerne la manette "On/Off" présente sur certains dérailleurs Shimano Deore XT. Cette manette, souvent appelée "stabilisateur de chaîne" ou "embrayage", sert à verrouiller la chape du dérailleur. Lorsqu'elle est en position "On", la chape est plus tendue et résiste mieux aux mouvements excessifs causés par les chocs et les vibrations du terrain. Cela réduit considérablement le risque de saut de chaîne et le bruit associé, particulièrement en descente sur terrain accidenté.

Il est généralement recommandé de laisser cette manette en position "On" pour la pratique du tout-terrain, car elle améliore la stabilité de la chaîne et la fluidité des changements de vitesses dans des conditions difficiles. La laisser en permanence sur "On" n'est pas gênant et peut même éviter des problèmes de déraillement ou de casse potentielle, notamment lors de chocs importants.

Le Shimano Deore XT 12 Vitesses : Un Rapport Qualité/Prix/Poids Intéressant

Placé entre le prestigieux XTR et le SLX de milieu de gamme, le Deore XT propose généralement le meilleur rapport qualité/prix/poids dans la famille Shimano. Le passage au 12 vitesses n'a pas dérogé à la règle. Testé durant de longues périodes sur divers terrains, le groupe XT 12 vitesses (nom de code M8100) s'est montré fiable et performant.

Comparaison avec le XTR

En termes de prix, le groupe XT 12 vitesses est nettement plus abordable que son homologue XTR. La différence de poids entre les deux gammes est également notable, le XTR étant plus léger, notamment au niveau du pédalier et de la cassette. Cependant, ces différences de poids peuvent être marginales pour de nombreux utilisateurs.

Pédalier XT 12v : Sobriété et Protection

Esthétiquement, le pédalier XT joue la carte de la sobriété, contrastant avec le côté plus tape-à-l'œil du XTR. Shimano a doté les manivelles XT d'un film transparent pour améliorer la protection contre les éraflures, bien que sa mise en œuvre puisse être perfectible. Le pédalier XT conserve un serrage classique à trois vis, contrairement au système à vis unique du XTR.

Boîtier de Pédalier MT800 : Durabilité

Le boîtier de pédalier MT800, souvent considéré comme un consommable, a démontré une excellente durabilité, résistant bien à l'usure, à la boue et aux lavages répétés.

Shifter XT 12v : Douceur et Efficacité

Le shifter XT 12 vitesses offre une expérience plus douce que le XTR 12, tout en restant efficace. Il permet de passer plusieurs vitesses à la fois, mais le passage d'une seule vitesse avec le levier index (pouce) peut être surprenant. L'interface I-Spec EV, lorsqu'elle est associée à des freins Shimano de dernière génération, offre une meilleure latitude de réglage sur le cintre.

Dérailleur Arrière XT 12v : Efficacité mais Attention à la Friction

Le dérailleur arrière XT 12 vitesses est précis, rigide et hyper efficace en charge, à l'instar du XTR. Son réglage est relativement simple et il se dérègle difficilement. La technologie Hyperglide+ permet des passages de vitesse en charge sans temps mort. Cependant, un point de friction peut apparaître au niveau du mécanisme de stabilisation de chaîne s'il n'est pas suffisamment lubrifié, ce qui peut entraîner un blocage de la chape. Un graissage préventif avec une graisse spécifique est recommandé.

Cassette XT 12v : Étagement Optimisé

La cassette XT 12 vitesses conserve l'étagement de la cassette XTR, offrant une gradation progressive et bien pensée, notamment entre les grands pignons (33-39-45-51 dents). Cet étagement est conçu pour offrir une bonne polyvalence sur une large gamme de terrains.

Choisir et Régler son Dérailleur Arrière

Le dérailleur arrière est un élément clé de la transmission d'un vélo. Son choix et son réglage dépendent de la pratique, du nombre de vitesses et de la compatibilité avec les autres composants.

Fonctionnement et Types de Dérailleurs

Le dérailleur arrière est un mécanisme composé d'un ressort et de galets qui permet de changer de vitesses en guidant la chaîne entre les pignons. Il maintient également la chaîne en tension. Les dérailleurs modernes sont majoritairement indexés, c'est-à-dire conçus pour un nombre de vitesses spécifique et associés à des manettes avec des crans pour un passage précis.

Compatibilité et Longueur de Chape

Il est crucial que le dérailleur arrière corresponde au nombre de vitesses de la cassette. La longueur de chape (courte, moyenne ou longue) est également importante :

• Chape courte : Légère, moins exposée, mais limitée dans les combinaisons de plateaux/pignons.
• Chape moyenne : Convient généralement aux vélos à double ou triple plateaux.
• Chape longue : Permet une plus grande capacité pour les cassettes à large plage et les grands écarts entre plateaux.

Le choix de la chape dépend de la capacité totale du dérailleur, qui doit être compatible avec le développement du vélo (plateaux et cassette).

Réglage du Dérailleur

Le réglage implique principalement :

1. Les butées H et L : Elles limitent la course du dérailleur pour éviter que la chaîne ne tombe.
2. La tension du câble : Elle assure la fluidité et la précision des changements de vitesses. Un câble et une gaine en bon état sont primordiaux.

Un dérailleur bien réglé permet de passer toutes les vitesses sans bruit ni déraillement.

Maintenance et Entretien

Un entretien régulier est essentiel pour assurer la longévité et la performance du dérailleur arrière :

• Nettoyage : Un nettoyage régulier, surtout après des sorties dans la boue, est indispensable.
• Lubrification : Lubrifiez la chaîne et les articulations du dérailleur.
• Vérification de l'usure : Les galets de dérailleur et la chaîne s'usent avec le temps et doivent être remplacés si nécessaire. Un dérailleur usé présente du jeu latéral au niveau de la chape.
• Câblerie : Inspectez régulièrement le câble et la gaine pour détecter tout signe d'usure ou de dommage.

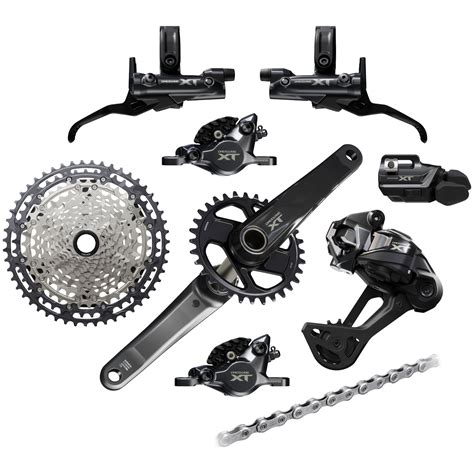

Le Shimano Deore XT M8200 Di2 : L'Électronique au Service du Tout-Terrain

La nouvelle génération du groupe Deore XT M8200 propose également une version Di2 électronique, offrant une expérience de pilotage encore plus avancée. Ce groupe est conçu pour offrir des changements de vitesse plus fluides, des performances solides et des freins réactifs.

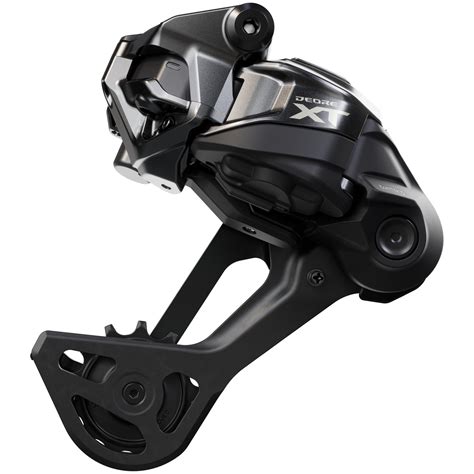

• Dérailleur Arrière Di2 : Spécialement conçu pour encaisser les chocs et impacts du tout-terrain, il dispose d'une fonction de récupération automatique après impact. Il utilise une technologie de stabilisation de chaîne avancée pour réduire le risque de saut de chaîne. Il est disponible en différentes longueurs de chape pour s'adapter à différentes cassettes.
• Manette de Changements de Vitesse Di2 : Entièrement personnalisable, elle offre un réglage dans quatre directions et une sensation de toucher naturelle pour un meilleur contrôle.
• Freins Deore XT : Ils fournissent une modulation puissante et fiable, avec un nouveau design de levier épousant parfaitement les doigts pour une position agressive.
• Roues WH-M8200 : Ces nouvelles roues en alliage sont suffisamment légères pour les montées et résistantes pour les terrains accidentés.

Le groupe Shimano Deore XT M8200 Di2 vise à créer une connexion harmonieuse entre le cycliste, le vélo et le terrain, pour des sorties VTT exceptionnelles.

Le Deore XT T8000 : Polyvalence pour le Trekking

En 2015, Shimano a lancé la série Deore XT M8000 pour les vététistes. Par la suite, la définition du Deore XT a été étendue pour couvrir le vélo tout-terrain et le trekking avec la gamme T8000. Le dérailleur arrière 10 vitesses de cette gamme intègre la technologie SHIMANO SHADOW RD, un profil bas qui stabilise la chaîne et réduit le bruit sur les terrains rocailleux, tout en maintenant une performance de dérailleur aisée. Les dérailleurs et manettes DEORE XT T8000 fonctionnent avec des câbles en acier inoxydable dotés d'un revêtement OPTISLICK pour des performances optimales.
