Un propriétaire de Yamaha XT 600, modèle 3TB immatriculé en février 1994, rencontre un problème électrique persistant après un hivernage. La moto, qui fonctionnait parfaitement avant d'être mise au chaud et connectée à un chargeur intelligent Bosch, ne présente plus aucun signe de vie lors de la tentative de mise en route. Aucun voyant ne s'allume au tableau de bord, les feux sont inopérants, et le démarreur ne répond pas.
La première hypothèse avancée par le propriétaire est une batterie défectueuse. Cependant, une mesure de tension effectuée contact coupé révèle environ 13V, ce qui semble normal. Ce constat soulève des interrogations quant à l'origine de la panne.
Diagnostic d'un court-circuit potentiel
Une observation cruciale a été faite : lorsque le contact est mis et que le coupe-circuit est fermé, la tension de la batterie chute de 13V à 0V. Cette chute de tension rapide suggère la présence d'un court-circuit quelque part dans le faisceau électrique.
Pour tenter d'isoler le problème, le propriétaire a méthodiquement débranché divers composants :
- Connecteurs derrière la plaque phare.
- Connecteurs à droite de la batterie près du relais de clignotant.
- Connecteurs derrière la selle.
- Boîtier d'allumage sous la selle.
Seuls le coupe-circuit et le Neiman sont restés branchés. En reconnectant ensuite le fil rouge partant de la batterie vers le guidon et le câble avec le fusible, et en mettant le contact avec le coupe-circuit fermé, la tension de la batterie s'est maintenue à 13V, indiquant qu'aucun consommateur n'était actif.
Comportement anormal des consommateurs
La situation se dégrade dès qu'un consommateur est rebranché. Qu'il s'agisse des clignotants, du feu stop, des phares, ou du boîtier d'allumage, la tension de la batterie chute systématiquement à zéro. La rapidité de cette chute varie en fonction du consommateur, allant de 0,5 à 2 secondes. Un exemple frappant est le branchement du feu stop : une simple action sur le frein avant provoque une chute de tension quasi instantanée, qui se rétablit tout aussi vite lorsque la poignée de frein est relâchée.
Cette observation amène le propriétaire à s'interroger sur la nature du défaut : "Est-ce que vous avez une idée du défaut qui pourrait causer cette chute de tension à la moindre consommation ?"
Pistes et hypothèses supplémentaires
Plusieurs pistes ont été évoquées par les membres du forum :
- Tester avec une autre batterie : Il a été suggéré de brancher une autre batterie pour vérifier si le problème persiste, ce qui a été tenté sans succès initialement en utilisant des câbles de démarrage avec une voiture.
- Vérification de la mise à la masse : Il est conseillé de vérifier si le pôle positif n'est pas mis à la masse. Pour cela, il faut mesurer la résistance entre le plus de la batterie et la masse du cadre lorsque tout est débranché. Une valeur infinie (ou une résistance très élevée) est attendue ; une valeur faible indiquerait un câble positif dénudé ou un court-circuit.
- Contacteur de béquille ou de point mort : Bien que ces contacteurs puissent empêcher le démarrage, il n'est pas clair s'ils pourraient causer un court-circuit généralisé affectant d'autres consommateurs comme le feu stop.
- Coupe-circuit général au guidon : Il a été rappelé de vérifier que ce coupe-circuit est bien positionné sur "ON".
Le propriétaire a précisé que la chute de tension à zéro se produit dès la fermeture du circuit par le coupe-circuit au guidon, lorsque la clé de Neiman est sur ON. La tension revient si la clé est sur OFF ou si le coupe-circuit est ouvert. La déconnexion du boîtier d'allumage et des voyants du tableau de bord permet de maintenir la tension, mais le moindre consommateur rebranché fait chuter la tension à zéro.
Comment utiliser le testeur de continuité d'un multimètre ?
La solution inattendue : la batterie elle-même
Après plusieurs échanges et des tests approfondis, le propriétaire a fini par trouver la source du problème. En remplaçant sa batterie actuelle par une autre batterie (en retirant la sienne et en branchant les câbles sur celle de sa voiture), tous les systèmes électriques se sont remis à fonctionner correctement : feux, voyants du tableau de bord, et démarreur. Il n'a pas pu démarrer immédiatement, car il restait à vérifier la bougie.

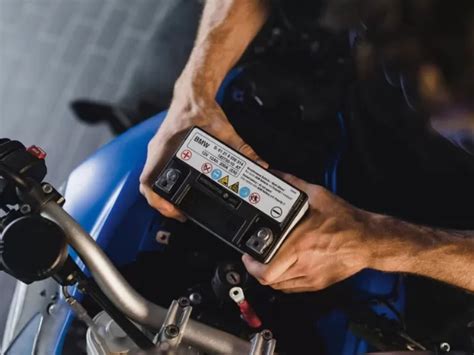

Cette découverte a été surprenante, car la batterie présentait une tension correcte (13V) contact coupé et le problème persistait même en parallèle avec une autre batterie. L'hypothèse retenue est que la batterie elle-même, bien que semblant avoir une tension correcte, présentait un défaut interne qui provoquait un court-circuit dès qu'un courant minimum était sollicité.
Cette expérience soulève des questions sur la fiabilité des chargeurs intelligents utilisés en permanence, et sur la durée de vie des batteries. Le propriétaire se demande si son chargeur Bosch C3 a pu endommager la batterie et comment tester une batterie plus efficacement pour éviter de tels diagnostics complexes à l'avenir.
