Ce manuel détaille les procédures de démontage et de remplacement de la selle, en se concentrant sur le modèle GAS GAS WILD HP 450, tout en offrant des informations pertinentes pour d'autres modèles tels que les Husqvarna Svartpilen 701 et 401, ainsi que la Yamaha YZF R3.

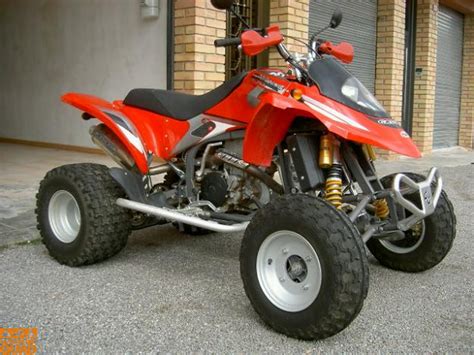

Présentation du GAS GAS WILD HP 450
Le GAS GAS WILD HP 450 est un quadricycle sportif conçu pour la compétition, alliant perfection technique, fiabilité, design soigné et hautes performances. Ce manuel est destiné à fournir une connaissance de base de ses caractéristiques, de son maniement, ainsi que des informations importantes concernant la sécurité, l'entretien et les procédures d'inspection.
AVIS GÉNÉRAUX
Une conduite inappropriée peut entraîner des problèmes environnementaux et des conflits avec d'autres personnes. Une conduite responsable de votre quadricycle vous évitera ces désagréments. Ce manuel doit être lu attentivement pour assurer votre sécurité et celle des tiers, ainsi que pour l'entretien de votre GAS GAS.
PROTEGEZ LE FUTUR DE VOTRE SPORT. ASSUREZ LÉGALEMENT L'UTILISATION DE VOTRE QUADRICYCLE, ET RESPECTEZ L'ENVIRONNEMENT ET LES DROITS DES AUTRES.
Informations importantes concernant ce manuel
Les informations importantes sont signalées par des symboles spécifiques :
- AVERTISSEMENT : L'omission de ces instructions peut causer des lésions graves ou mortelles pour l'utilisateur, les personnes à proximité ou les techniciens.
- ATTENTION : Ce symbole identifie des instructions ou des procédures qui peuvent endommager ou détruire l'équipement si elles ne sont pas strictement respectées.
Ce manuel a été rédigé avec les informations et spécifications techniques disponibles au moment de sa rédaction. Les différences constatées entre les informations et votre véhicule sont dues à des améliorations de production et de qualité. GAS GAS Motos S.A. améliore constamment ses véhicules.
Spécifications Techniques du GAS GAS WILD HP 450
Moteur
- Cylindrée : 443 cm3
- Type : Monocylindre, quatre temps avec culasse de quatre soupapes.
- Système de refroidissement : Liquide.
- Diamètre x course : 95 x 62,6 mm.
- Système d’injection : MAGNETI MARELLI.
- Allumage : Intégré dans le système d'injection.
- Embrayage : Multidisque avec commande hydraulique.
- Boîte de vitesses : 5 vitesses et marche arrière.
- Transmission : Primaire par engrenages, secondaire par chaîne.
- Démarrage : Moteur électrique et pédale auxiliaire.
Châssis
- Châssis : Multitubulaire double berceau, fabriqué en acier Cr-Mo.
- Suspension avant : Bras trapézoïdaux avec 2 amortisseurs multi-réglables ÖHLINS.
- Suspension arrière : Basculeur fabriqué en alliage d’aluminium, sans soudures. Système progressif, avec amortisseur multi-réglable ÖHLINS.
- Frein avant : 2 disques autoventilés de 180 mm avec pince flottante de double piston BREMBO.
- Frein arrière : Disques autoventilés de 220 mm avec pince flottante de double piston BREMBO.
- Jantes : Aluminium 21 x 7,00 - 10” (avant), 20 x 11,00 -9” (arrière).
- Pneus avant : Aluminium forgé.
- Pneus arrières : Aluminium forgé.
- Pédale de démarrage : Non spécifiée dans cette section, mais le démarrage est électrique et à pédale auxiliaire.
- Protecteur du moteur, disque et couronne : Plaque en duraluminium et protecteur en fibre de carbone.
Sécurité et Utilisation du Quad
Précautions avant la mise en marche
Réalisez toujours les inspections de routine décrites dans ce manuel avant d’utiliser le quadricycle afin de vous assurer qu’il se trouve dans des conditions de fonctionnement sûres. Le QUAD n’est pas un jouet : sa conduite peut être dangereuse.
- La conduite d’un quadricycle est différente des autres véhicules. Pratiquez les virages sur un terrain plat et spacieux.
- Soyez particulièrement prudent dans les virages, en côte ou lors du passage d’obstacles.
- Lors des descentes ou montées de côtes prononcées, commencez par des côtes petites et augmentez progressivement la difficulté.
- Si le moteur cale, suivez la procédure décrite dans le manuel. En cas de recul, utilisez la procédure de freinage spéciale. Descendez du QUAD par la partie ascendante de la pente. Votre sécurité est prioritaire.
- Ne conduisez pas le QUAD sans avoir lu attentivement les chapitres "Informations concernant votre sécurité", "Utilisation du QUAD" et "Parties principales du QUAD".
- Pour traverser une côte, déplacez votre poids vers la partie ascendante. Évitez les pentes trop glissantes ou instables.
- N’essayez jamais de passer de grands obstacles (rochers, troncs) qui pourraient endommager la machine ou vous blesser.
- Il n’est pas permis d’emmener de passager ; la machine n’est pas équipée pour cela.
- Asseyez-vous correctement : deux mains sur le guidon, deux pieds sur les étriers, dos droit.
- Ne faites pas de dérapage sans maîtriser cette technique. Essayez d’abord sur une surface plate et spacieuse. Ne perdez jamais le contrôle de la machine.
- Adaptez votre vitesse à votre technique, votre expérience, et aux conditions atmosphériques et du terrain.
- Ce quadricycle est conçu pour être conduit dans des eaux d’une profondeur de 35 cm. N’utilisez pas la machine dans des eaux rapides. Sachez que la capacité de freinage diminue lorsque les freins sont mouillés. Actionnez-les plusieurs fois après la sortie de l’eau pour les sécher.
- Utilisez toujours des pneus correspondant à la taille et au type prescrits dans ce manuel.
Ravitaillement en carburant
AVERTISSEMENT
- Arrêtez toujours le moteur lorsque vous faites le plein.
- Ne fumez pas pendant le ravitaillement. L’essence est extrêmement inflammable et peut être explosive.
- Assurez-vous que la zone est bien ventilée et dépourvue de sources inflammables ou d'étincelles.
- Évitez de verser de l'essence sur le moteur, le tuyau d'échappement ou le silencieux.
- Lorsque vous transportez le QUAD avec une remorque, assurez-vous qu'il se maintient à la verticale.
- L'essence est très toxique. En cas d'ingestion, d'inhalation importante de vapeurs ou d'éclaboussures dans les yeux, consultez immédiatement un médecin. Lavez la peau à l'eau et au savon. Changez de vêtements si de l'essence y est versée.
- Conduisez toujours la machine dans une zone bien ventilée. Ne démarrez ni ne faites fonctionner le moteur dans un local fermé.
Démontage de la selle
Bien que le manuel ne fournisse pas une section dédiée exclusivement au démontage de la selle du GAS GAS WILD HP 450, des informations fragmentées et des discussions de forums permettent de déduire la procédure générale.
Dans le contexte d'autres modèles de motos et quads, le processus implique généralement la localisation et le retrait de fixations, souvent des boulons ou des loquets, situés sous ou à l'arrière de la selle.
Procédure générale (basée sur des informations contextuelles) :
- Localisez les fixations : La selle est généralement fixée au châssis par des boulons, souvent situés sous le siège ou à l'arrière. Sur certains modèles, un loquet ou un système de glissière peut être utilisé.
- Retirez les boulons : À l'aide d'un tournevis ou d'une clé appropriée, dévissez les boulons qui maintiennent la selle en place.
- Détachez et soulevez la selle : Une fois les fixations retirées, tirez la selle vers le haut ou faites-la glisser vers l'arrière pour la dégager de ses points d'ancrage.
Informations spécifiques mentionnées dans le texte :
- Pour un Garelli Vip, la selle est fixée au châssis par des boulons inférieurs.
- Dans un contexte de remplacement de batterie sur une Yamaha YZF R3, il est mentionné de "détacher et enlever la selle, en la tirant vers le haut".
- Dans une discussion de forum, il est suggéré de "dévisser le boulon qui est de chaque côté de la selle et ensuite tu la fait glisser en arrière pour l'enlever de l'ergot qu'il y a sur le réservoir".
- Une autre anecdote mentionne l'utilisation d'un tournevis plat pour sortir le "barillet" de son emplacement en faisant levier dans une encoche, puis de le remettre en appuyant à fond. Cette méthode semble plus spécifique à un système de verrouillage de selle.
Fonctionnement des Commandes et Systèmes
Clé de contact et feux
La clé de contact (A) est située sur la partie avant du guidon. Tournez-la dans le sens horaire pour la position "ON" (contact allumé) et dans le sens anti-horaire pour la position "OFF" (contact éteint). Les phares et les feux arrière ne fonctionnent que lorsque le moteur est en marche.
L'interrupteur des feux (C) permet trois positions : "OFF", feux de croisement et feux de position. Pour allumer les feux de croisement, faites glisser l'interrupteur (C) vers la position appropriée. Pour allumer les feux de route, appuyez sur le bouton rouge (D). Un témoin des feux de route s'allume sur le combiné d'instruments. Pour éteindre les feux, ramenez l'interrupteur en position "OFF".
Les appels de phares s'effectuent avec le bouton (E).
Les clignotants (F) sont commandés par un interrupteur sur la poignée gauche. Le mouvement vers la droite active le clignotant droit, et vers la gauche, le clignotant gauche.
Le klaxon (G) est actionné par un bouton situé à l'avant du guidon. Les feux fonctionnent également lorsque le contact est éteint.
Démarrage du moteur
Le quadricycle dispose d'un démarrage électrique et d'un démarrage manuel à pédale.
- Démarrage électrique : La commande (B) se trouve à droite du guidon.
- Démarrage manuel : La pédale (C) se trouve sur la partie droite du quadricycle. Tirez-la jusqu'en position d'exécution.
Pour démarrer le GAS GAS WILD HP 450 : Assurez-vous que le réservoir de carburant est plein, appuyez sur le bouton de démarrage tout en maintenant l'embrayage enfoncé. Si le moteur ne démarre pas, vérifiez la batterie et le circuit électrique.
Accélérateur et embrayage
Avant de mettre le moteur en marche, vérifiez que l'accélérateur (I) fonctionne avec souplesse et qu'il revient en position de ralenti lorsque vous relâchez la poignée. AVERTISSEMENT : Un accélérateur qui ne fonctionne pas correctement peut entraîner des accidents.
La poignée d'embrayage (J) se trouve sur la gauche du guidon. Il faut l'actionner pour embrayer et débrayer.
Marche arrière
Le WILD HP 300 RV. (et potentiellement d'autres modèles comme le 450) est équipé d'une marche arrière. Pour l'engager :
- Le QUAD doit être arrêté et le moteur en marche.
- La boîte de vitesses doit être au point mort.
- Appuyez sur le bouton de marche arrière (situé au milieu du guidon sur le 300 RV).
Freins
Frein avant : La poignée du frein avant (A) se trouve à droite du guidon. Actionnez-la pour freiner avec les roues avant.
Frein arrière : La pédale de frein (souvent située sur le côté droit du repose-pied) actionne les freins arrière.
AVERTISSEMENT : Vérifiez le niveau de liquide de frein et inspectez les plaquettes pour l'usure. Si nécessaire, remplacez les plaquettes et purgez le système.
Entretien et Réglages
Suspension
Réglage de la suspension : Utilisez les outils fournis pour ajuster la précharge et le rebond. Consultez le manuel d'utilisation pour des spécifications précises selon votre poids et votre style de conduite.
Chaîne de transmission
Entretien de la chaîne : Vérifiez la tension de la chaîne régulièrement et lubrifiez-la après chaque sortie. Nettoyez la chaîne avec un nettoyant approprié pour éliminer la saleté et les débris.
Pneus
État des pneus : Vérifiez la pression des pneus avant chaque utilisation et inspectez-les pour des signes d'usure ou de dommages. Remplacez les pneus si la bande de roulement est trop usée.
Carburation
Réglage de la carburation : Utilisez un tournevis pour ajuster la vis de richesse et la vis de ralenti. Faites des essais sur route pour affiner les réglages jusqu'à obtenir un fonctionnement optimal.
Batterie et système électrique
Problèmes électriques : Des lumières qui ne s'allument pas, un moteur qui ne démarre pas, ou des accessoires qui ne fonctionnent pas peuvent indiquer un problème électrique. Vérifiez les fusibles et les connexions.
AVERTISSEMENT : Le gaz hydrogène produit par la batterie peut exploser s'il est exposé à des flammes ou des étincelles. Veillez à ce que la zone soit ventilée et dépourvue de sources inflammables.
Liquide de refroidissement
Vérifiez le niveau de liquide de refroidissement dans le réservoir (A) avec le moteur à froid. Le niveau sera correct s'il se situe entre les deux repères. Si le niveau est bas, ajoutez de l'antigel.
Pièces de rechange et Documentation
Pièces de rechange
Les pièces de rechange peuvent être achetées chez des revendeurs GAS GAS agréés ou en ligne sur des sites spécialisés. Il est recommandé d'utiliser des pièces d'origine pour garantir les performances.
Modes d'emploi
GAS GAS propose une large sélection de modes d'emploi en format PDF pour ses motos tout-terrain, trial et enduro. Ces documents facilitent l'usage, l'entretien et la maintenance des véhicules. Pour trouver la documentation adaptée, recherchez selon le modèle précis ou la gamme du véhicule.
Il est possible de télécharger gratuitement la notice de votre Moto tout-terrain au format PDF.
