La modification du faisceau électrique d'une moto pour en faire un Café Racer peut sembler intimidante, mais avec une approche méthodique et les bons outils, le projet devient plus gérable. Ce guide vous aidera à naviguer dans les complexités du câblage, en vous assurant que chaque connexion est sécurisée et fonctionnelle pour votre Honda 500 CX.
Comprendre le Faisceau Existant et les Modifications Nécessaires
Avant de commencer, il est crucial de comprendre le rôle de chaque câble dans le faisceau d'origine. Sur le circuit de base, tous les câbles sont généralement utiles, à l'exception de quelques masses supplémentaires laissées par Honda pour d'éventuelles options. L'objectif principal lors de la conversion en Café Racer est souvent de simplifier ce faisceau, de le rendre plus compact et de déplacer certains composants pour une esthétique épurée.

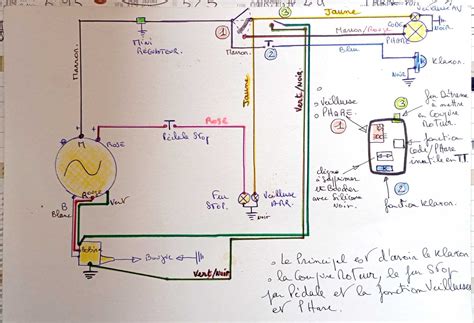

Il est recommandé de se familiariser avec des schémas de circuits simplifiés, souvent appelés "pour les nuls", qui rendent les connexions plus claires. La décision de modifier en profondeur le câblage dépend de vos envies et de votre aisance technique. Certains préfèrent concentrer les raccordements sous le réservoir, où l'espace est souvent suffisant. D'autres optent pour une modification plus poussée, qui peut nécessiter de tirer de nouveaux fils et de repenser l'emplacement des composants.
Outils et Matériaux Essentiels pour le Recâblage
Pour mener à bien ce projet, il est indispensable de s'équiper correctement. Armez-vous de patience, car le câblage peut rapidement devenir un enfer si l'on s'y prend mal. Voici les outils et matériaux recommandés :
- Un voltmetre de bonne qualité pour vérifier les tensions et diagnostiquer les problèmes.
- Une pince à sertir les connecteurs pour assurer des connexions fiables.
- De nouveaux connecteurs, idéalement des cosses mâles et femelles avec détrompeurs pour conserver une connectique d'origine si possible, ou des connecteurs de qualité pour les nouvelles liaisons.
- De la gaine thermo-rétractable pour isoler et protéger les connexions.
- De la gaine de câble noire en "peau de serpent" pour protéger le câblage des dommages et améliorer l'esthétique.
- Un bornier peut être utile pour regrouper les fils positifs dans le plateau électrique.
Étapes Clés du Recâblage d'une Café Racer
La modification du faisceau peut être divisée en deux circuits principaux : le circuit de marche/allumage et le circuit des accessoires. Cette séparation rend le travail plus organisé et facilite le dépannage.
1. Préparation et Câblage du Circuit de Charge et d'Allumage
Commencez par installer la batterie et déterminer l'emplacement de votre plateau électrique. Une fois que cela est défini, montez le régulateur/redresseur (Reg/Rec) sous ou à côté de la batterie.
Mise à la terre (Grounding) :
- Faites passer un fil noir de la borne négative (-) de la batterie vers une partie métallique nue et propre du cadre. Vissez-le solidement. Cela transforme l'ensemble du cadre en masse.
- Assurez-vous également de mettre à la terre le carter moteur/boîte de vitesses à un moment donné.
Circuit de démarrage :
- Faites passer un fil rouge du + (positif) de la batterie vers le solénoïde de démarrage.
- Connectez l'autre côté du solénoïde de démarrage au démarreur.
Circuit d'allumage et de charge :
- Acheminez un câble rouge standard de 15 A depuis la batterie vers le fusible principal (20-30 A), puis jusqu'à votre clé de contact.
- Connectez les 3 fils (généralement jaunes) du stator au régulateur/redresseur.
- Connectez le fil rouge du régulateur/redresseur à la borne positive (+) de la batterie et le fil vert à la borne négative (-).
- Certaines motos, comme la Honda CB750, peuvent avoir des câbles supplémentaires pour connecter le régulateur/redresseur aux bobines. Sinon, ces connexions seront intégrées dans le générateur de signal et l'unité CDI.
2. Câblage des Lumières et Accessoires
Une fois le circuit de charge et d'allumage fonctionnel, concentrez-vous sur les lumières et les accessoires. Vous devrez faire passer les fils de votre plateau électrique vers l'avant et l'arrière de la moto.
Cheminement des fils :
- Utilisez la gaine de câble noire en "peau de serpent" pour protéger votre câblage contre les dommages.
- Câblez tous les interrupteurs et installez-les dans les boîtiers de commande appropriés.
- Assurez-vous que tous les accessoires ont leurs fils noirs reliés à la masse.
- Une fois les câbles connectés, enroulez-les dans la gaine et ramenez-les vers le plateau électrique.
- Travaillez de l'arrière du vélo vers le plateau électrique, en utilisant également la gaine de protection.
Connexions finales :
- Utilisez votre bornier pour connecter le câblage à votre module de commande (par exemple, une Black Box).
- Reliez le klaxon et les feux stop à leurs interrupteurs respectifs.
6 ÉTAPES POUR SIMPLIFIER LE CÂBLAGE DE VOTRE MOTO !!!
Conseils et Précautions
Il est essentiel d'utiliser des connecteurs ou des joints de soudure de qualité et de thermorétracter vos connexions pour garantir leur fiabilité et leur durabilité. Une connexion lâche ou mal isolée peut causer des problèmes électriques difficiles à diagnostiquer.
Une erreur courante lors des modifications est d'oublier de débrancher la batterie avant de travailler sur le circuit électrique. Cela peut entraîner la destruction de fusibles ou d'autres composants électroniques. Par exemple, si la cosse de l'allumage touche le cadre alors que la batterie est connectée, cela peut provoquer un court-circuit.
Si vous envisagez de rallonger votre faisceau, recherchez des cosses d'origine avec détrompeurs pour la connectique Honda 500 CX de 1982. Cela peut simplifier l'intégration des commandes basiques comme les clignotants et les phares.
Un dépannage simple et efficace est l'objectif principal d'un câblage bien réalisé. Un peu de travail supplémentaire lors de la modification peut vous éviter de nombreux maux de tête en cas de problème ultérieur.
