Le remplacement du moteur de votre lave-linge Bosch Maxx 7 peut sembler une tâche complexe, mais avec les bonnes informations et une approche méthodique, il est tout à fait réalisable. Ce guide détaillé vous accompagnera à travers les étapes nécessaires pour diagnostiquer les problèmes liés au moteur et procéder à son remplacement, en s'appuyant sur l'expérience d'autres utilisateurs confrontés à des situations similaires.
Comprendre les problèmes courants du moteur de lave-linge
Plusieurs symptômes peuvent indiquer un dysfonctionnement du moteur de votre lave-linge. L'un des problèmes les plus fréquemment rencontrés est celui où, lors du passage de l'essorage au lavage, les dents de la poulie frottent contre celles de l'embrayage, uniquement au démarrage. Si ce frottement cesse ensuite, il est possible que l'embrayage ne soit pas installé correctement ou qu'un autre composant soit mal positionné.
Parmi les éléments à vérifier figurent :
- L'engrenage qui doit être monté correctement pour assurer un fonctionnement optimal.
- Le thermoactuateur : un mauvais positionnement de cette pièce peut causer des blocages.
- L'arondelle en tôle : il est crucial de s'assurer qu'elle est placée du bon côté et bien encastrée à ses deux extrémités.
Dans certains cas, le problème peut être plus simple et lié à l'usure des balais de charbon. Ces pièces, faites de graphite et présentes sur la plupart des moteurs électriques (sauf ceux à induction), sont essentielles pour alimenter en électricité la partie rotative du moteur. Lorsque les charbons sont usés, ils ne parviennent plus à assurer la connexion électrique, ce qui empêche la machine de démarrer.
Diagnostic et remplacement des balais de charbon
Si vous suspectez une usure des balais de charbon, leur remplacement est une première étape logique et souvent efficace. La référence courante pour ces pièces sur certains modèles Bosch est 154740.
Préparation avant le démontage
Avant de commencer les travaux, assurez-vous que la machine est débranchée du secteur et qu'elle est bien vidée de toute eau. Pour faciliter l'accès et alléger la manipulation, il est recommandé de démonter le bloc de béton qui est souvent posé sur le tambour. Ce bloc est accessible par le haut de la machine, après avoir retiré le panneau supérieur (le "top").
Démontage du moteur

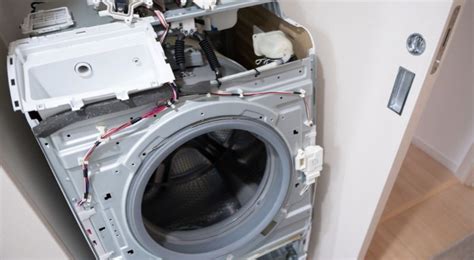

Pour accéder au moteur, il est nécessaire de coucher la machine sur le côté. Cela permet d'intervenir à la fois sur le plancher et le panneau arrière de l'appareil.
- Démontez le panneau arrière en dévissant la vis Torx qui le maintient.
- Repérez et dévissez les deux vis ou écrous qui fixent le moteur à la structure du lave-linge.
Remplacement des balais de charbon

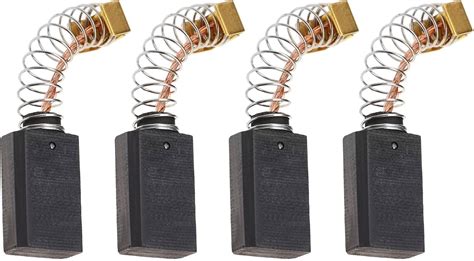

Une fois le moteur extrait ou accessible, vous pourrez localiser les balais de charbon de part et d'autre de celui-ci. Il est souvent frappant de constater l'état d'usure des anciens balais.
L'installation des nouveaux balais nécessite une attention particulière au sens d'introduction. Les nouveaux balais présentent souvent une extrémité biseautée.
- Introduisez le nouveau balai de manière à ce que le côté le plus long soit orienté vers le fil jaune du petit connecteur. Autrement dit, le biseau doit être dirigé à l'opposé du connecteur.
- Le remplacement de l'ancien balai par le nouveau, ainsi que l'insertion du nouveau, est généralement aisé au niveau du connecteur/bornier.
- La remise en place du ressort peut être délicate, car il a tendance à se détendre. La languette comportant un trou doit être calée dans l'encoche opposée au fil jaune, puis légèrement tirée pour se bloquer dans l'autre encoche.
Remontage des composants
Le remontage de la courroie peut s'avérer difficile et est plus aisé à deux personnes. La pose du capot arrière demande également une certaine subtilité : la partie supérieure doit être enfilée à l'intérieur de la machine, tandis que le reste du capot repose sur la face extérieure.
Une vidéo explicative peut être d'une grande aide pour cette étape, notamment à partir de 13:05.
Diagnostic avancé en cas de persistance du problème
Si le remplacement des balais de charbon n'a pas résolu le problème, il est nécessaire d'approfondir le diagnostic. Certains utilisateurs ont rencontré des situations où, malgré des balais de bonne longueur, le moteur semblait vouloir démarrer mais manquait de "sollicitation électrique complète".
Tests du moteur et du tachymètre

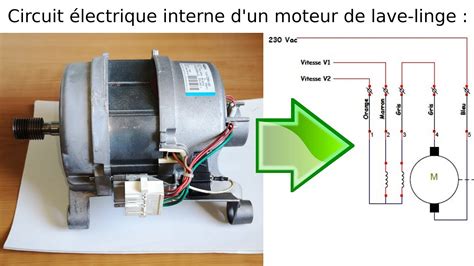

Pour contrôler le moteur, il peut être utile de réaliser des tests électriques. Si vous ne parvenez pas à repérer les différentes cosses, l'utilisation d'un Ohm-mètre est recommandée. Il est parfois nécessaire de démonter le moteur pour accéder aux cosses.
Un test crucial consiste à vérifier la tension du tachy aux bornes 6 et 7. Il est important de déterminer si cette tension doit être mesurée en courant alternatif ou continu.
Contrôle du module de puissance

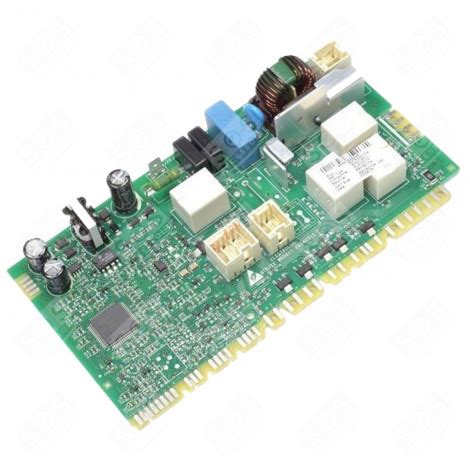

Si les tests du moteur et du tachy s'avèrent normaux, le problème pourrait provenir du module de puissance. Une inspection visuelle de la carte électronique peut révéler des composants endommagés, souvent situés au centre de la carte, qui pourraient être la cause du dysfonctionnement.
Dans certains cas de démontage du moteur, il est possible de se tromper dans le remontage de la partie métallique autour du bobinage, notamment pour les broches du tachy et du stator. Bien que les broches du tachy ne semblent pas avoir de sens obligatoire, le stator pourrait avoir un sens préférentiel. Si le problème persiste après ces vérifications, il est possible que la pièce défectueuse soit le module de puissance lui-même.
La résolution de problèmes sur un lave-linge, comme le remplacement du moteur, demande de la patience et une méthodologie rigoureuse. N'oubliez pas de documenter vos étapes et les mesures prises pour un diagnostic plus précis.
