La centrale clignotante, également connue sous le nom d'ICU (Integrated Control Unit), est un composant essentiel du système de signalisation de votre véhicule. Son dysfonctionnement peut entraîner l'arrêt complet des clignotants, un problème qui, bien que potentiellement coûteux s'il est confié à un professionnel, peut être résolu à moindre coût avec un peu de savoir-faire et le bon guide. Cet article vous propose une démarche pas à pas pour remplacer ou réparer votre centrale clignotante, vous permettant ainsi d'économiser une somme considérable par rapport au prix proposé par les concessionnaires.
Comprendre le rôle de la centrale clignotante
La centrale clignotante est responsable de la fonction intermittente des indicateurs de direction. Elle alimente les ampoules des clignotants gauche et droit, créant le signal lumineux clignotant caractéristique. Dans certains cas, elle peut également gérer la fonction de feux de détresse (warnings).
Diagnostic et coût du remplacement
Une centrale clignotante défectueuse peut coûter environ 350 € chez un concessionnaire. Cependant, le remplacement du relais défectueux au sein de l'ICU ne coûte qu'une vingtaine d'euros, rendant l'opération de réparation maison particulièrement intéressante. Il est important de noter que d'autres composants électriques, comme la commande de lève-vitre conducteur, peuvent également nécessiter une intervention lors du démontage, ce qui suggère une baisse de qualité générale de certains composants.
Outillage nécessaire pour la réparation
Pour mener à bien cette opération, vous aurez besoin d'un minimum d'outils :
- Une clé à pipe de 8 pour le desserrage des vis de la boîte à fusibles.
- Une clé plate ou à pipe de 10 pour débrancher la batterie.
- Un tournevis cruciforme pour le démontage des caches.
- Un fer à souder et une pompe à dessouder ou de la tresse à dessouder pour les composants électroniques.
Pièces détachées requises
La pièce principale à remplacer est le relais défectueux. Les relais couramment utilisés pour cette fonction sont de type Omron G8N - 1FS (12VDC). Il est conseillé de remplacer les deux relais assurant la fonction clignotante, même si un seul est identifié comme défectueux, pour une fiabilité accrue.
Étapes du démontage et de la réparation
Étape 1 : Préparation et déconnexion de la batterie
Avant toute intervention sur un composant électrique, il est primordial de débrancher la batterie pour éviter tout court-circuit ou choc électrique. Utilisez la clé de 10 pour débrancher d'abord la borne négative, puis la borne positive. Assurez-vous que les cosses ne puissent pas entrer en contact avec les bornes de la batterie pendant l'intervention.
Étape 2 : Démontage des caches côté conducteur
L'accès à la centrale clignotante se situe côté conducteur. Vous devrez retirer deux caches :
- Premier cache : Situé derrière le petit vide-poche. Ouvrez ce dernier et déboîtez-le pour accéder à une vis. Déposez cette vis, puis déboîtez le cache qui est maintenu par trois pattes. Débranchez la prise du commutateur VSA si nécessaire.

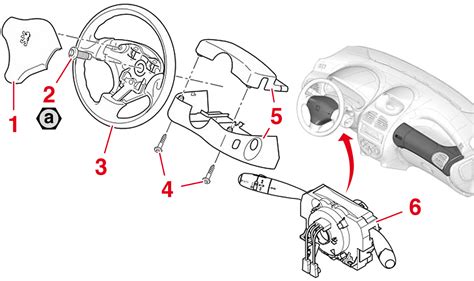

- Second cache : Situé sous le volant, au niveau des pédales. Soyez particulièrement prudent avec le clip en plastique qui maintient ce cache ; il est fragile et peut casser si l'on force. Un quart de tour suffit à le retirer. Ce cache est ensuite enfiché et tenu par un axe et une attache métallique.
Une fois ces caches retirés, vous devriez avoir un accès suffisant. Si ce n'est pas le cas, il sera nécessaire de desserrer légèrement la boîte à fusibles.
Étape 3 : Desserrage de la boîte à fusibles
Il n'est généralement pas nécessaire de débrancher toutes les prises de la boîte à fusibles. Attention, certaines prises peuvent être inversées, ce qui peut causer des problèmes. Si vous devez débrancher des prises, prenez des photos détaillées avant pour ne pas vous tromper. Seules les prises vertes sont destinées à la boîte à fusibles. Pour libérer la boîte, desserrez les deux vis qui la maintiennent : une en haut à gauche et une en bas à droite. Une clé de 8 assez longue sera utile, potentiellement avec un porte-embout.
Conseil : Essayez d'abord de travailler sans débrancher les prises. Si l'accès reste insuffisant, débranchez uniquement celles qui vous gêneront le plus.
Étape 4 : Extraction de l'ICU

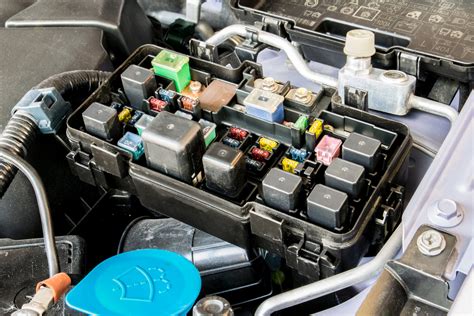

L'ICU est logée derrière la boîte à fusibles. Son extraction peut s'avérer "sportive" et demande de la persévérance. Allongez-vous sur le plancher côté conducteur, portière ouverte, pour un meilleur accès. Glissez la main entre les câbles derrière la boîte à fusibles et saisissez l'ICU. Il faudra la tirer fermement dans différentes directions pour la dégager de ses fixations. La surface de saisie est réduite (environ 2 à 3 cm), et le connecteur se trouve en haut, ce qui complique l'extraction.
Astuce : Gardez à l'esprit qu'une réparation réussie vous fera économiser environ 350 €. La patience est donc de mise.
Étape 5 : Réparation de l'ICU

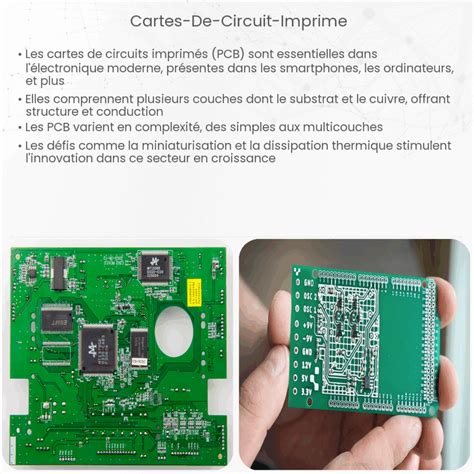

Une fois l'ICU extraite, retournez dans un endroit confortable pour l'intervention électronique. Le boîtier est maintenu par quatre attaches (deux de chaque côté). Utilisez un tournevis plat pour les dégager et ouvrir le capot. Vous accéderez alors au circuit imprimé.
Au centre du circuit se trouvent les deux relais responsables du clignotement. Le relais plus gros sur le côté gauche est généralement associé à la centralisation et ne doit pas être touché. Les relais clignotants doivent être dessoudés pour être retirés.
Adaptation d'impédance pour les relais de remplacement
Le relais d'origine a une impédance de 130 Ohms. Si les nouveaux relais ont une impédance différente, une adaptation est nécessaire pour assurer le bon fonctionnement des clignotants, particulièrement avec des ampoules LED dont la consommation est plus faible.
Pour adapter l'impédance, placez une résistance en parallèle entre les pattes 2 et 5 du relais (les deux du milieu). La valeur de cette résistance (R) se calcule avec la formule suivante :
R = (Impédance du relais acheté - Impédance du relais d'origine) / (Impédance du relais acheté * Impédance du relais d'origine)
Si, par exemple, vous utilisez des relais d'une impédance de 225 Ohms, la formule donne :
R = (225 - 130) / (225 * 130) = 95 / 29250 ≈ 0.0032 Ohms
Note : Dans le cas où l'impédance du relais acheté est supérieure à celle du relais d'origine, la formule s'applique de la même manière. Il est possible que des valeurs de résistances standard soient utilisées (par exemple, 309 Ohms dans l'exemple mentionné, pour une précision de 1%). Les résistances doivent être soudées du côté opposé au circuit imprimé, en veillant à ce qu'elles ne touchent aucun autre composant.
Étape 6 : Remontage
Le remontage s'effectue dans l'ordre inverse du démontage. Rebranchez la batterie en commençant par la borne positive, puis la négative.
Note : Il est possible qu'un côté des clignotants ne fonctionne pas après réparation, même si les deux relais ont été remplacés. Cela peut indiquer un autre problème, potentiellement lié à un court-circuit antérieur qui aurait endommagé d'autres composants. Dans le cas où le relais de gauche fonctionne et pas celui de droite, il est probable que le problème ne soit pas uniquement lié à l'ICU.
Considérations supplémentaires
Le relais de remplacement peut être moins audible que l'original, ce qui peut rendre difficile sa perception lors de la conduite avec du bruit ambiant. Cependant, la fonction principale est rétablie, permettant une économie substantielle.
Schéma de Commande d'un Relais de 12V avec un Opto Coupleur PC817 et un Transistor PNP
Si la réparation de l'ICU s'avère trop complexe, l'achat d'une nouvelle unité sur internet et son remplacement sont des alternatives. Cependant, le coût reste plus élevé qu'une réparation DIY.
Édition 1 (17/09/17) : Après près de deux ans, le remplacement de l'ICU a finalement été effectué et a résolu le problème. L'unité a été commandée sur un site spécifique mentionné précédemment.
Édition 2 (03/12/18) : Suite à la suppression des photos par l'hébergeur d'images, celles-ci ne sont plus disponibles. Des efforts seront faits pour retrouver des visuels similaires ou en refaire, mais le temps manque actuellement.
