Chambre climatique : définition, fonctionnement et applications

Vous est-il déjà arrivé d'acheter un produit qui s'est avéré défectueux après seulement quelques semaines, voire la première fois que vous l'avez utilisé ? Cela peut être dû au fait que certains produits ont été soumis à des facteurs externes tels que la température, l'humidité et les vibrations qui n'étaient pas prévus ou autrement pris en compte lors de leur conception. De plus, on entend souvent parler de « qualité » et de « fiabilité » comme des facteurs à prendre en considération afin de différencier ses produits des autres.

Dans le marché mondial d'aujourd'hui où chaque produit peut être vendu dans les coins les plus reculés de notre planète, il est essentiel que la phase de développement et de conception tienne compte des différentes conditions environnementales auxquelles le produit sera soumis, des climats plus chauds aux plus froids, l'effet de la corrosion saline et de nombreux autres facteurs.

En plus des conditions d'utilisation, il est bon de prendre en compte les différentes contraintes auxquelles le produit peut être soumis lors des opérations d'emballage, de transport et de stockage, qui pourraient causer des dommages ou raccourcir la durée de vie du produit.

Votre produit peut-il résister à toutes les conditions climatiques ?

Il est fort probable que dès les premiers jours de sa « vie » votre produit soit soumis à des facteurs de stress, parfois combinés, par exemple :

• Changements climatiques
• Vibrations
• Radiation solaire
• Taux d'humidité élevé

Alors, que faut-il faire pour éviter ce genre d'inconvénients potentiels et assurer une plus grande fiabilité du produit ? Et quelles garanties peuvent être données au client ? La réponse apparemment simple serait de tester le produit dans toutes ses conditions d'utilisation... mais comment faire ?

En effet, lors de la phase de Recherche & Développement de nombreuses entreprises réalisent des tests sur des prototypes pour en vérifier la fiabilité, tester les caractéristiques, la résistance aux contraintes ou simplement le comportement en contexte d'utilisation. Si ces tests ne sont pas passés de manière satisfaisante, on recherche la cause, ou le composant défectueux, afin de corriger le problème.

Qu'est-ce qu'une chambre climatique et comment fonctionne-t-elle ?

Une chambre climatique, également appelée enceinte d'essai environnementale ou chambre d'essai climatique, est un espace clos conçu pour simuler et contrôler diverses conditions environnementales. Son objectif principal est de tester le comportement des produits dans des conditions climatiques extrêmes avant leur mise sur le marché.

L'utilisation d'une chambre d'essai environnemental aide les fabricants à découvrir les défauts potentiels à corriger avant l'étape de production, garantissant ainsi :

• Des coûts d'entretien réduits
• Des clients satisfaits

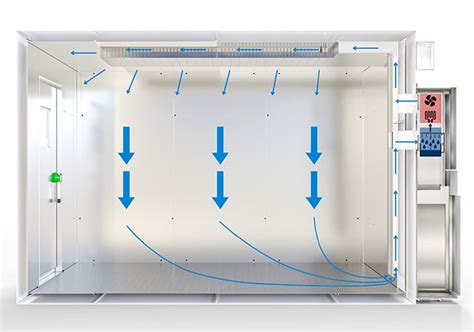

Principe de fonctionnement

Le principe de fonctionnement d'une chambre climatique repose sur le contrôle précis de paramètres physiques clés tels que la température et l'humidité. Ces conditions sont recréées à l'intérieur du compartiment d'essai où est placé le prototype à tester.

Contrôle de la température

Pour réguler la température, une chambre climatique doit être capable d'effectuer des fonctions de chauffage et de refroidissement. Il est également crucial que la température soit répartie uniformément à l'intérieur du compartiment d'essai. Des considérations techniques spécifiques sur la répartition de l'air permettent d'obtenir une grande uniformité des valeurs de température dans le temps et dans tout l'espace de la chambre, garantissant que toutes les parties et surfaces du DUT (Dispositif Sous Test) sont soumises à la même température.

• Système de refroidissement : Il est généralement constitué d'un système en circuit fermé comprenant un compresseur, un condenseur, une soupape de détente et un évaporateur. Au moyen de la compression et de l'expansion d'un gaz réfrigérant, le processus refroidit uniformément le compartiment d'essai.
• Système de chauffage : Il est composé d'éléments chauffants électriques placés à proximité du système de ventilation. L'air chauffé est ensuite acheminé par ventilation à l'intérieur du compartiment d'essai.

L'action combinée des fonctions de refroidissement et de chauffage est contrôlée par un automate en fonction des paramètres de cycle définis par l'opérateur pour assurer les performances requises.

Contrôle de l'humidité

Le contrôle de l'humidité implique deux fonctions principales : l'humidification et la déshumidification. L'humidité doit également être répartie uniformément dans le compartiment d'essai.

• Humidification : Elle peut être réalisée par humidification directe au moyen d'un humidificateur électrique qui injecte de la vapeur dans le flux d'air, ou par évaporation d'eau à l'aide d'une source de chaleur, ou encore par utilisation de la technologie ultrasonique. La technologie ultrasonique, qui utilise des vibrations à haute fréquence pour transformer l'eau en fines gouttelettes de vapeur, est considérée comme particulièrement efficace, économe en énergie et silencieuse.
• Déshumidification : Elle est généralement réalisée par un système mécanique basé sur le principe du « doigt froid », utilisant le même système mécanique que celui du refroidissement.

Types de tests effectués

Il existe différents types de tests qui peuvent être effectués dans une chambre climatique, généralement classés en deux catégories principales :

• Tests environnementaux : Ils soumettent les échantillons à des contraintes environnementales telles que la température et l'humidité.
• Tests mécaniques : Ils soumettent les échantillons à des contraintes mécaniques comme des vibrations et des accélérations.

Certaines chambres peuvent également simuler la corrosion en y introduisant un brouillard salin, recréant ainsi les conditions d'environnements marins.

Applications des chambres climatiques

Les chambres climatiques sont des outils critiques dans une multitude d'industries, allant de l'électronique et de l'automobile à l'aérospatiale et au secteur pharmaceutique.

Domaines d'application courants :

• Biotechnologie : Optimisation des conditions de croissance pour le génie génétique, la production d'enzymes et les processus de fermentation.
• Études sur les plantes : Recherche en physiologie végétale, phénotypage et amélioration des cultures en simulant différentes conditions climatiques.
• Recherche microbienne : Étude de la croissance microbienne, de la pathogénicité et des interactions environnementales.
• Science des matériaux : Test de la durabilité, de la solidité et de la résistance à la corrosion des matériaux.
• Tests pharmaceutiques : Garantie de la stabilité et de l'efficacité des médicaments en simulant les conditions de stockage à long terme et les contraintes environnementales.
• Essais de composants automobiles : Évaluation de la durabilité et des performances des composants dans des conditions extrêmes.
• Conformité aérospatiale : Test des matériaux et composants pour résister aux conditions difficiles de l'espace et des environnements de haute altitude.
• Fiabilité de l'électronique et des semi-conducteurs : Évaluation des performances sous l'effet de la température et de l'humidité.
• Contrôle de la qualité des aliments et des boissons : Test de la stabilité et de la durée de conservation des produits.
• Industrie militaire : Test d'une large gamme d'équipements, y compris les drones, les appareils de télécommunication et l'électronique.
• Aéronautique, défense et télécommunications : Tests « extrêmes » avec des températures bien supérieures ou inférieures à zéro, des chocs, des impacts et des vibrations.
• Produits alimentaires : Détermination de la durée de conservation et de la relation entre l'emballage et le produit.
• Chimie/Cosmétique/Pharmaceutique : Contrôles stricts compte tenu de l'implication directe de la santé humaine.
• Matériaux de construction : Test de la résistance aux intempéries et de l'impact sur les matériaux de construction.

Le cyclisme thermique dans le cyclisme et pour les batteries

Le cyclisme thermique fait référence au processus de soumission répétée d'un produit à des cycles de températures élevées et basses. Bien que le terme « chambre climatique cyclisme » puisse suggérer une application directe dans le sport du cyclisme, son utilisation la plus courante et scientifiquement documentée est dans les tests de fiabilité des batteries.

Tests de batteries en chambre climatique

Pour les batteries, les tests de cyclisme thermique sont utilisés pour simuler les variations de température extrêmes auxquelles une batterie pourrait faire face dans différents climats. Le cycle thermique est particulièrement important dans le développement de la batterie car les matériaux d'une batterie (par exemple, les électrodes, les électrolytes) se développent et se contractent à mesure qu'ils chauffent et se refroidissent. En simulant ces cycles dans une chambre climatique, les fabricants peuvent évaluer comment la batterie réagit et si elle reste fonctionnelle et sûre après une exposition répétée à des températures extrêmes.

Un typique test de cyclisme thermique peut impliquer de soumettre une batterie à un cycle où la température est augmentée à 60 degrés pendant quelques heures, puis abaissée à -40 degrés pendant une période équivalente. Les chambres climatiques conçues pour le cyclisme thermique comprennent généralement des commandes de température avancées, avec des systèmes de chaleur et de refroidissement précis. De plus, certaines chambres permettent des profils de température programmables où les utilisateurs peuvent définir des conditions spécifiques pour le test.

• Plage de températures : 85 degrés
• Fluctuation de la température : ± 0.5 degrés
• Déviation de la température : ± 2

Tests de chaleur humide

Le test de chaleur humide est un autre aspect crucial des tests environnementaux, en particulier pour les composants utilisés dans les environnements humides ou côtiers. Les tests de chaleur humide peuvent aider les fabricants à évaluer comment une batterie peut gérer une exposition à long terme à des environnements humides et à haute température. Les chambres de chaleur humide ont la capacité de contrôler la température et l'humidité, maintenant des conditions comme 85% d'humidité relative à 85 degrés (souvent appelé Test 85/85), qui est une norme pour de nombreux fabricants de batteries.

Dans un test de chaleur humide typique, la batterie est soumise à des niveaux d'humidité constants tout en maintenant une température définie. La capacité de la chambre à contrôler et stabiliser précisément ces deux variables permet une évaluation approfondie de la façon dont la batterie se comportera dans des conditions humides du monde réel.

Avantages pour les batteries :

• Amélioration de la durée de vie et des performances : Le cyclisme thermique et les tests de chaleur humide aident à identifier les faiblesses de la conception et des matériaux d'une batterie, permettant aux ingénieurs d'apporter des améliorations.
• Sécurité et conformité : Les batteries soumises à des conditions extrêmes sans échec sont plus susceptibles de fonctionner en toute sécurité dans le monde réel. Ces tests sont essentiels pour évaluer les performances et la sécurité des batteries dans des conditions extrêmes.

Les chambres climatiques permettent aux fabricants de simuler des environnements réels et d'accélérer le processus de test, garantissant que les produits se comporteront de manière fiable, même dans les climats les plus durs.

Chambres climatiques pour l'entraînement sportif

Bien que l'application principale des chambres climatiques soit dans les tests de produits, une utilisation plus spécifique existe dans le domaine du sport, notamment pour les athlètes de haut niveau, comme les triathlètes. Ces installations, parfois appelées « Thermo Training Room », sont conçues pour simuler des conditions de chaleur et d'humidité extrêmes afin de préparer les sportifs à des compétitions dans des environnements difficiles.

Par exemple, une chambre climatique peut recréer des températures allant jusqu'à 60 degrés Celsius et des taux d'humidité jusqu'à 80%. Les athlètes s'entraînent dans ces conditions pour permettre à leur corps de s'adapter aux contraintes physiologiques liées à la chaleur et à l'humidité, améliorant ainsi leur capacité à performer lors de compétitions organisées dans des climats chauds.

L'INSEP (Institut national du sport, de l'expertise et de la performance) a d'ailleurs utilisé une telle chambre pour étudier l'influence de ces conditions sur les performances sportives, observant des améliorations notables.

Calibrage d'une chambre climatique

Pour garantir la précision et la fiabilité des tests de produits, les fabricants doivent savoir comment calibrer une chambre climatique. Un étalonnage correct est essentiel pour obtenir des résultats cohérents et représentatifs des performances réelles des produits.

Les procédures d'étalonnage varient selon les chambres d'essai, en fonction de leur fonctionnement et du secteur d'activité auquel elles sont destinées. Il est donc essentiel de contacter le fabricant de la chambre pour connaître la procédure correcte avant de commencer l'étalonnage.
