La rénovation d'une Honda 125 XLS de 1979 peut parfois rencontrer des obstacles techniques, notamment en ce qui concerne le système de clignotants. Un propriétaire a rencontré des difficultés avec sa centrale clignotante, malgré une vérification approfondie du faisceau électrique et de l'alimentation.
Diagnostic du problème de clignotants
Le problème s'est manifesté lorsque, après avoir vérifié que le courant passait correctement en reliant directement les fils de la centrale, aucune nouvelle centrale branchée ne permettait l'allumage des ampoules de clignotants. Les ampoules ne s'allumaient même pas, et ce, malgré l'essai de plusieurs centrales neuves. La moto est équipée de quatre ampoules de 6V/21W, et les centrales testées étaient prévues pour cette puissance (6V, 18/23W).
Spécificités du circuit électrique des anciennes motos
Le circuit électrique des anciennes motos comme la Honda 125 XLS est sensible à plusieurs facteurs :
- Qualité des contacts : Un bon fonctionnement dépend de contacts propres et exempts d'oxydation. Les connexions corrodées ou les fils endommagés, parfois à l'intérieur des connecteurs ou des supports, sont une cause fréquente de dysfonctionnement.
- État de la batterie : Une batterie bien chargée est essentielle. À bas régime, une batterie vieillissante peut ne pas fournir les 6V nécessaires, entraînant des problèmes de clignotement. De plus, la batterie peut s'user rapidement car elle sert de tampon dans un circuit accessoires non régulé.
- Puissance des ampoules : Le respect de la puissance des ampoules est crucial, particulièrement pour les clignotants qui consomment environ 40 watts. Cette puissance représente la totalité de ce que peut fournir le bobinage accessoires de l'alternateur, assisté par la batterie. Une ampoule trop puissante peut créer une résistance qui empêche le clignotement.

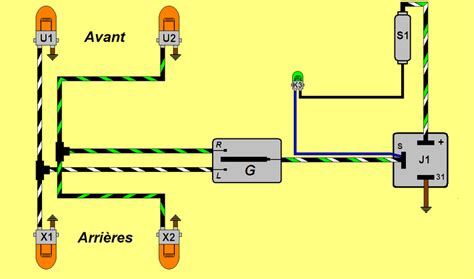

Les centrales clignotantes électromagnétiques
Les anciennes centrales clignotantes fonctionnent sur un principe électromagnétique impliquant un relais, une bobine, un condensateur et une résistance. Lorsque les clignotants sont activés, le condensateur se charge. Une fois chargé, il amène le négatif du relais au même potentiel que le positif, provoquant la coupure du relais. Le processus se répète à mesure que le condensateur se décharge. Un élément défaillant dans ce circuit, comme une résistance inadaptée due à une puissance d'ampoule non conforme, peut entraîner un dysfonctionnement.
Tests et solutions envisagées
Face à ce problème, plusieurs pistes ont été explorées par les propriétaires :
Vérification des branchements et des composants
Il a été suggéré de vérifier les branchements, éventuellement à l'aide de photos, et de s'assurer que les contacts sont bons. Un test de continuité des fils et des masses avec un multimètre est indispensable. Les masses, en particulier, doivent être vérifiées attentivement. Sur les motos équipées de clignotants montés sur silent-blocs, un fil de masse dédié est nécessaire car ils sont isolés du cadre.
Importance de la conformité des pièces
Une divergence a été constatée concernant les centrales clignotantes reçues. Des centrales prévues pour 2x15W ont été livrées au lieu de celles destinées à des ampoules de 21W (18W/23W). Cette différence de puissance pourrait être la cause du problème. Il est donc primordial de s'assurer que la centrale est compatible avec la puissance des ampoules installées.
Alternatives et améliorations
Face aux limitations des circuits 6V, une modification courante consiste à remplacer le redresseur d'origine par un redresseur-régulateur. Certains optent pour un passage en 12V avec des ampoules LED. Cette modification est réversible et permet l'utilisation d'une gamme plus large d'accessoires disponibles en 12V, tout en conservant l'apparence d'origine si des LED avec culots compatibles sont utilisées. Un avantage supplémentaire des systèmes modernes est souvent l'ajout d'un bip sonore pour indiquer le fonctionnement des clignotants.
Problème de voyant de point mort
Un autre souci rencontré concernait le voyant de point mort qui avait cessé de fonctionner. Après vérification, l'ampoule s'est avérée grillée. Son remplacement par une ampoule de 6V/2W a résolu le problème, suggérant que la qualité ou la puissance de l'ampoule, ainsi que la tension du circuit, peuvent être des facteurs déterminants.
Expérience d'une nouvelle centrale clignotante
Après réception et montage d'une nouvelle centrale clignotante, le système a d'abord fonctionné parfaitement. Cependant, après une courte période d'utilisation, les clignotants se sont à nouveau mis à ne plus clignoter, bien qu'ils s'allument toujours. Ce dysfonctionnement aléatoire a conduit à suspecter la nouvelle centrale, d'autant plus qu'un autre propriétaire a signalé une panne similaire avec la même référence de centrale. Il est conseillé d'informer le vendeur de ces dysfonctionnements récurrents.
✅ ✅✅ TUTO : JE MONTE UNE CENTRALE CLIGNOTANTE REGLABLE
En résumé, le bon fonctionnement d'une centrale clignotante sur une Honda 125 XL dépend d'une combinaison de facteurs : la conformité de la centrale avec la puissance des ampoules, la qualité des connexions électriques, l'état de la batterie et l'absence d'oxydation sur les contacts. Les centrales modernes ou les adaptations en 12V peuvent offrir une meilleure fiabilité.
