Carte Électronique de Trottinette Électrique : Fonctionnement et Réparation

La carte électronique, ou contrôleur, est le cerveau de votre trottinette électrique. Elle gère l'ensemble des fonctions, de l'accélération au freinage, en passant par l'alimentation de la batterie et l'affichage des informations. Comprendre son fonctionnement et savoir identifier les problèmes courants est essentiel pour assurer la longévité et la performance de votre véhicule.

Comprendre le Rôle de la Carte Électronique

Le contrôleur est une pièce maîtresse qui orchestre la communication entre les différents composants de la trottinette. Il reçoit les informations de l'accélérateur, des freins, de la batterie et des capteurs, puis envoie les commandes appropriées au moteur. Il intègre également des fonctions de sécurité pour protéger les composants et l'utilisateur.

Fonctions Clés du Contrôleur

• Gestion de l'Accélération : Il régule la puissance envoyée au moteur en fonction de la pression exercée sur l'accélérateur.
• Contrôle du Freinage : Il interprète le signal du frein (manuel ou électronique) et module la puissance du moteur, voire active le freinage régénératif.
• Surveillance de la Batterie : Il gère la charge et la décharge de la batterie, en lien avec le BMS (Battery Management System), pour optimiser son autonomie et sa durée de vie.
• Communication avec l'Afficheur : Il transmet les données nécessaires à l'affichage (vitesse, niveau de batterie, codes d'erreur, etc.).
• Protection du Système : Il intègre des mécanismes de sécurité pour prévenir les surchauffes, les surintensités et autres dysfonctionnements potentiels.

Diagnostic des Problèmes Courants

Plusieurs signes peuvent indiquer un dysfonctionnement de la carte électronique. Il est important de savoir les reconnaître pour agir rapidement.

Symptômes d'une Carte Électronique Défectueuse

• Coupures intempestives : La trottinette perd soudainement de la puissance ou s'arrête pendant la conduite.
• Perte d'accélération : Le moteur ne répond plus correctement à la sollicitation de l'accélérateur.
• Surchauffe : Une odeur de brûlé émanant de la zone du contrôleur, ou une coupure du moteur après un certain temps d'utilisation, surtout en montée.
• Instabilité ou à-coups : La conduite devient saccadée ou irrégulière.
• Codes d'erreur affichés : De nombreux modèles de trottinettes affichent des codes d'erreur spécifiques sur l'écran pour signaler un problème.

Comprendre les Causes Possibles

Les problèmes de carte électronique peuvent avoir diverses origines :

• Humidité et Corrosion : L'eau s'infiltrant dans le deck peut oxyder les connectiques et perturber le fonctionnement de la carte. Des traces noires ou d'oxydation sur les composants sont des signes évidents.
• Surchauffe due à une sollicitation excessive : Monter des côtes raides, transporter une charge trop lourde, ou rouler à deux peut entraîner une surchauffe du contrôleur. Les MOSFET (transistors) qui gèrent les courants importants peuvent alors être endommagés.
• Pannes de composants internes : Les MOSFET, en particulier, peuvent encaisser des pics de courant et s'user avec le temps.
• Problèmes de connectique : Des câbles abîmés, des broches noircies ou des nappes mal branchées peuvent causer des dysfonctionnements.
• Chutes et chocs : Un impact peut endommager physiquement la carte électronique.

Codes d'Erreur Fréquents

Les trottinettes électriques, notamment les modèles Xiaomi M365, utilisent des codes d'erreur pour diagnostiquer les problèmes. Voici quelques exemples :

• Code E1 : Problème de frein (patins usés, câbles endommagés).
• Code E2 : Problème de moteur (câbles débranchés, connecteurs endommagés).
• Code E3 : Problème de batterie (batterie déchargée, problèmes de connexion).
• Code E4 : Problème de vitesse (câbles débranchés, capteurs endommagés).
• Code E5 : Problème de contrôleur (connexion ou contrôleur défectueux).

Il est important de consulter le manuel d'utilisation de votre trottinette pour connaître la signification exacte des codes d'erreur spécifiques à votre modèle.

Réparation et Remplacement de la Carte Électronique

La réparation de la carte électronique peut être complexe et nécessite souvent des outils spécifiques et une certaine expertise. Dans de nombreux cas, le remplacement de la pièce défectueuse est la solution la plus fiable.

Étapes Générales pour le Remplacement (Exemple M365)

Avant de commencer, assurez-vous d'avoir commandé la bonne pièce détachée en vérifiant le numéro de modèle de votre trottinette.

1. Préparation : Abaissez le guidon en le déverrouillant et bloquez-le sur le garde-boue. Retournez la trottinette pour accéder à la partie inférieure.
2. Accès au compartiment : Utilisez une clé Torx 10 pour retirer les vis de la plaquette de protection sous le deck.
3. Déconnexion des nappes : Débranchez la nappe principale de la batterie. Ensuite, sortez la nappe composée d'un fil noir et d'un autre rouge, puis déclipsez-la. Déconnectez la nappe (fil blanc, jaune et vert) du boîtier en pressant les bords de la connectique. Débranchez toutes les autres nappes du boîtier.
4. Retrait de la carte : Retirez les trois vis avec une clé Allen de 3 mm.
5. Extraction du boîtier électronique : Sortez le boîtier électronique de votre trottinette.
6. Installation de la nouvelle carte : Installez la nouvelle carte électronique, rebranchez toutes les nappes dans le bon ordre et revissez le boîtier.
7. Remontage : Replacez la plaquette de protection et serrez les vis Torx 10.

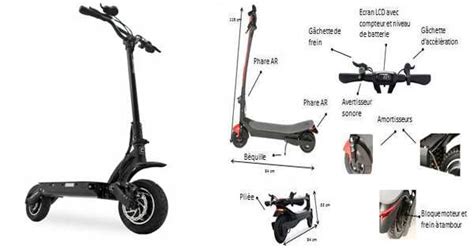

Autres Composants Clés et Leur Rôle

D'autres éléments de la trottinette électrique peuvent causer des problèmes similaires ou être affectés par un dysfonctionnement de la carte électronique.

• La Batterie et le BMS : La batterie est une source d'énergie vitale. Un BMS défectueux peut causer des problèmes de charge, de décharge ou de température. Vérifiez également l'état des cellules individuelles. Un voyant rouge sur une Xiaomi M365 indique généralement une batterie faible.
• L'Accélérateur : Des poignées d'accélérateur ergonomiques et réactives sont cruciales pour un contrôle précis. Si l'accélérateur est usé ou défectueux, il peut entraîner une mauvaise réactivité du moteur.
• Le Moteur : Un moteur conçu pour offrir une puissance constante est essentiel. S'il est usé ou défectueux, il peut affecter l'accélération et la stabilité. Une surchauffe du moteur peut être causée par des pneus sous-gonflés qui augmentent la résistance.
• L'Écran (Afficheur LCD) : L'écran affiche les informations essentielles. Il intègre une carte électronique sensible et est exposé en hauteur, le rendant vulnérable aux chocs. Pour remplacer un écran, débranchez le connecteur rapide sans forcer et reconnectez les fiches en respectant l'alignement.

Il est important de noter que la réparation d'une trottinette électrique peut être complexe et peut nécessiter des outils spécifiques et de l'expérience. Si vous n'êtes pas sûr de vous, il est souvent recommandé de confier la réparation à un professionnel qualifié.
