Ce guide détaille le câblage des centrales clignotantes pour les tracteurs Renault 461 et 751, abordant les spécificités des modèles à 3, 4 et 5 plots, ainsi que le fonctionnement des feux de détresse (warning).
Problématique des clignotants sur Renault 461
Un utilisateur rencontre des difficultés avec le circuit électrique de son tracteur Renault 461 après une remise en état. Initialement, une centrale clignotante à 3 plots ne fonctionnait pas. Après avoir retrouvé une centrale d'origine à 4 plots, le problème réside dans le raccordement des fils aux plots correspondants.
Fonctionnement des warnings et centrale clignotante sur Renault 751
Sur un tracteur Renault 751, dont le circuit électrique a également été refait, les feux de détresse (warning) fonctionnent, mais les clignotants, eux, ne sont pas opérationnels. Une question se pose quant à la possibilité de fonctionnement des warnings si la centrale clignotante est défectueuse, ou si le commutateur de warning possède sa propre centrale indépendante.
Il est également demandé le repérage des plots pour une centrale clignotante à 3 plots.

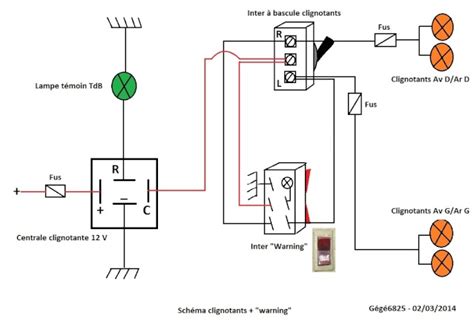

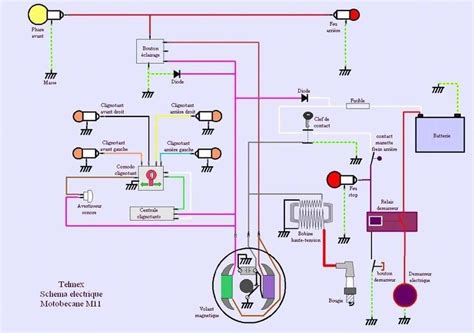

Schéma de câblage des centrales clignotantes d'origine
Selon les informations fournies par un membre expérimenté, les centrales clignotantes d'origine sur les tracteurs Renault étaient généralement équipées de 5 bornes, identifiées comme suit :
- 49 : + batterie (alimentation principale)
- 49a : Commutateur clignotant (sortie vers le commodo)
- C : Témoin clignotant du tracteur (voyant au tableau de bord)
- C2 : Témoin de la 1ère remorque (si applicable)
- C3 : Témoin de la 2ème remorque (si applicable)
Il est précisé que le système de warning ne peut pas fonctionner si la centrale clignotante est défectueuse, car le commutateur de warning n'est pas doté d'une centrale indépendante.
Concernant les centrales à 3 plots, il est supposé qu'elles ne disposent pas des bornes dédiées aux témoins de remorque.
Références des pièces et compatibilité
Un utilisateur rencontre des difficultés à obtenir les bonnes pièces chez certains fournisseurs, notamment un commutateur de warnings pour le 461, qui s'avère être inadapté. La recherche porte sur la référence de la centrale clignotante d'origine, idéalement une référence Bosch ou équivalente, permettant de trouver la pièce auprès d'autres distributeurs.
La référence Renault pour le contacteur de warning est 77 00 531 289. La référence du fournisseur n'est pas connue.
Problème de câblage sur une BMW R100/7
Un autre cas concerne une BMW R100/7 en cours de restauration. Après remontage du faisceau, l'actionnement des clignotants entraîne le clignotement simultané de tous les feux. Le problème est suspecté d'être lié à la centrale clignotante ou à un autre composant, alors que les branchements semblent corrects.
Identification des fils et plots sur une centrale 4 fils
Pour une centrale clignotante à 4 fils, les branchements suivants ont été identifiés pour une BMW R100/7 :
- Jaune/vert sur le repère 49a (alimentation après contact)
- Noir/vert sur le repère 49 (alimentation principale)
- Noir/blanc sur le repère C (sortie vers le commodo)
- Marron sur le repère 31 (masse)
Il est rappelé que les couleurs des fils pour les clignotants sont généralement :
- Clignotant droit : Bleu/noir
- Clignotant gauche : Bleu/rouge
- Masse : Brun
Le fil vert/rouge correspond au feu stop.
Diagnostic des dysfonctionnements
Plusieurs pistes sont évoquées pour expliquer le dysfonctionnement où tous les feux clignotent simultanément :
- Erreur de branchement sur la centrale : Il est possible que la sortie du voyant ait été confondue avec la sortie des clignotants.
- Contact entre les cosses : Un contact entre les cosses des fils bleu/noir et bleu/rouge sur la plaquette de connexion, que ce soit dans le phare, le commodo, ou le faisceau arrière, peut provoquer ce phénomène.
- Problème de commodo : Bien que moins fréquent, un dysfonctionnement du commodo peut être en cause.
- Faisceau arrière ou relais de buzzer : Un problème sur le faisceau arrière ou le relais du buzzer (si présent) peut également être à l'origine du souci.
Il est conseillé de débrancher les clignotants et la centrale pour reprendre le câblage méthodiquement et tester les fils.
Utilisation de centrales clignotantes alternatives
Dans le cas de la 2CV, Méhari et Dyane, une centrale clignotante 12V à 4 broches est spécifiquement conçue pour assurer un fonctionnement régulier et fiable des feux de signalisation. Elle se branche directement en remplacement de la centrale d'origine grâce à sa connectique standard.
Il est toutefois rappelé que pour certains systèmes, l'utilisation d'une centrale à 3 plots est préférable, notamment si la centrale à 4 plots ne possède qu'une seule borne reliée à la coupure, ce qui peut entraîner une alimentation intermittente.
Pour les tracteurs Renault, il est souvent recommandé d'employer le matériel prévu spécifiquement pour le modèle afin d'éviter les incompatibilités et les dysfonctionnements.
comment tester un relais de clignotant relais de clignotant #courts-circuits
En cas de problème de tension sur la broche de sortie de la centrale clignotante malgré un voyant de charge fonctionnel, il est conseillé de vérifier le câblage, les ampoules, ou d'envisager l'utilisation d'une centrale cylindrique modèle ancien à 3 broches.
