Le carburateur Dell'Orto PHBG 17.5 est un composant essentiel pour de nombreux scooters et cyclomoteurs, notamment les modèles de Motobécane et Peugeot 103. Ce guide détaillé vous présente les caractéristiques de ce carburateur, ses différentes versions, ainsi qu'une vue éclatée pour faciliter l'identification et le remplacement des pièces.
Caractéristiques Générales du Carburateur Dell'Orto PHBG 17.5
Le carburateur Dell'Orto PHBG 17.5 est conçu pour un montage rigide, ce qui signifie qu'il est directement fixé au moteur sans l'usage de manchons souples. Il se distingue par plusieurs éléments clés :
- Passage du câble de gaz coudé à 90° : Cette conception permet une intégration plus aisée dans des espaces restreints, optimisant le passage du câble d'accélérateur.
- Couvercle de boisseau avec fixation à 2 vis : Cette configuration assure une bonne tenue et un accès facilité pour l'entretien.
- Commande de starter par câble : Le modèle PHBG 17.5 ADE est équipé d'une commande de starter actionnée par câble, offrant une flexibilité d'installation.
Variantes et Applications
Bien que le terme "PHBG 17.5" soit souvent utilisé de manière générique, il existe différentes déclinaisons adaptées à des besoins spécifiques. Le modèle PHBG17.5ADE, par exemple, est spécifiquement mentionné pour son montage rigide et son passage de câble coudé.
Ce type de carburateur est couramment monté sur des véhicules tels que :
- Motobécane
- Peugeot 103
- Et d'autres cyclomoteurs et scooters de cylindrée similaire.

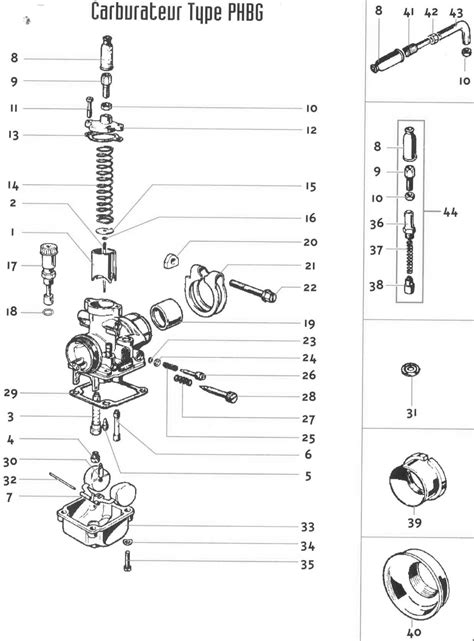

Vue Éclatée et Pièces Détachées
Pour une maintenance efficace et un remplacement précis des composants, une compréhension de la vue éclatée du carburateur est indispensable. Les petites pièces et accessoires, tels que les joints, les vis, les ressorts et les boisseaux, nécessitent une vérification régulière et un remplacement si nécessaire pour garantir le bon fonctionnement du carburateur.
Composants Majeurs
Parmi les pièces clés que l'on retrouve dans une vue éclatée, on peut citer :
- Couvercle de boisseau : La pièce qui recouvre le boisseau et sur laquelle est fixée la commande d'accélérateur. Des vis spécifiques (par exemple, Dell'Orto Vis de couvercle de boisseau L-DEL145670053) maintiennent ce couvercle.
- Boisseau : Pièce mobile qui régule le débit d'air et de carburant. Différentes tailles existent (par exemple, Boisseau de 40, L-DEL153624064, L-DEL152494064). Le boisseau est souvent associé à un ressort (par exemple, Ressort de boisseau Dell'Orto type PHVA / PHBN L-DEL153490061) et à des clips d'aiguille (par exemple, Clip d'aiguille boisseau Dell'orto PHVA / PHBN L-DEL136810021).
- Cuve : Partie inférieure du carburateur qui contient le carburant. Elle est maintenue par des vis (par exemple, Dell'Orto Vis de cuve L-DEL136860061) et contient un flotteur (par exemple, Flotteur de carburateur 3,5gr L-DEL530530078). Des joints de cuve (par exemple, Joint cuve carburateur PHBN / PHVA L-DEL136780096) assurent l'étanchéité.
- Gicleurs et Diffuseurs : Ces éléments régulent précisément le débit de carburant. On trouve des gicleurs principaux (par exemple, Boîte de gicleur principal Dell'Orto 6mm) et des diffuseurs de différentes tailles (par exemple, Diffuseur Dell'Orto 45 Type 3069, Diffuseur 209GA Dell'Orto Type 1403 / 3069).
- Vis de réglage : Diverses vis permettent d'ajuster le ralenti, la richesse (vis de richesse, par exemple L-DEL141300037) et l'air (vis d'air, par exemple Vis d'air D.2,0 L-DEL147304064).
Pièces Couramment Remplacées
Les pièces les plus fréquemment sujettes à l'usure ou à la casse et nécessitant un remplacement incluent :
- Joints : Joints de cuve, joints de couvercle de boisseau, joints de cuve transparente.
- Ressorts : Ressort de boisseau, ressort de vis de ralenti/richesse.
- Vis : Vis de couvercle de boisseau, vis de cuve, vis d'air, vis de richesse, vis de ralenti.
- Boisseau et Aiguille : Le boisseau et l'aiguille qui le guide peuvent s'user, affectant la pulvérisation du carburant.
- Gicleurs et Diffuseurs : Peuvent être remplacés pour ajuster la carburation ou s'ils sont obstrués.
- Starter : Le système de starter, qu'il soit manuel (levier, câble) ou électrique, peut nécessiter des réparations ou des remplacements de ses composants (platine, vis de starter).
Kits de Réparation et Accessoires
Pour simplifier la maintenance, des kits de réparation (par exemple, Kit de réparation pour carburateur PHVA / PHBN) sont disponibles. Ces kits contiennent généralement les joints et les petites pièces nécessaires pour remettre à neuf le carburateur. Des accessoires tels que des raccords de câble d'accélérateur coudés (par exemple, Raccord câble d'accélérateur coudé 90° SHA / PHVA / PHBN / PHBG) ou des coudes de carburateur (par exemple, Coude de carburateur Malossi 90°) sont également proposés pour optimiser l'installation.
Comprendre le fonctionnement d'un carburateur
Compatibilité et Alternatives
Le carburateur Dell'Orto PHBG 17.5 est souvent utilisé comme remplacement ou amélioration sur une large gamme de véhicules. D'autres carburateurs de la série PHVA, tels que le PHVA 17.5, partagent de nombreuses pièces et caractéristiques, ce qui rend les vues éclatées et les kits de réparation souvent interchangeables.
Des marques comme Stage6, Polini, MotoForce et Malossi proposent également des carburateurs dans cette gamme de diamètre (17.5 mm), ainsi que des pièces détachées et accessoires compatibles, offrant ainsi des alternatives ou des options de personnalisation.
