Guide d'utilisation et de dépannage du vélo électrique Btwin Elops 900E

Introduction au vélo électrique Btwin Elops 900E

Le vélo Btwin Elops 900E est un vélo de ville à assistance électrique (VAE) conçu par Decathlon, un acteur majeur de l'industrie du vélo. Ce modèle combine des caractéristiques techniques avancées, un design soigné et un prix attractif, le positionnant comme une option compétitive sur le marché des VAE.

Ce guide vous accompagnera dans l'utilisation quotidienne de votre vélo, la compréhension de ses fonctionnalités et le diagnostic des éventuels problèmes rencontrés. Il est à noter que ce document doit être lu en complément du guide d'utilisation et de la notice de garantie B'TWIN, disponibles sur le site www.btwin.com ou en magasin.

Caractéristiques techniques et fonctionnement

Description du produit

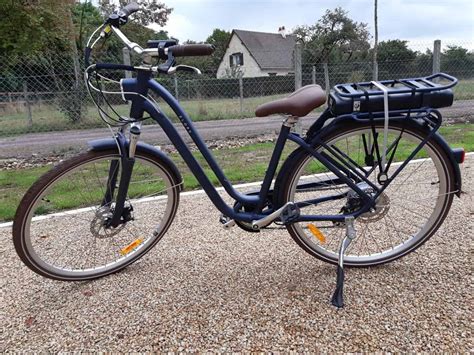

Le vélo Elops 900E est un vélo à assistance électrique dont le nom commercial est Elops 900E, avec les codes modèles 8379380 et 8379381. Il est marqué par la marque B'twin.

Équipements principaux

• Éclairage LED avant et arrière alimenté par la batterie (20 lux).
• Batterie Lithium 36V/11,6Ah (capacité 418Wh) avec une garantie de 2 ans.
• Moteur intégré dans le système.
• Faisceau électrique comprenant les connectiques pour les freins, l'écran de contrôle, le moteur et le détecteur de pédalage.
• Écran de contrôle LCD fixé sur le guidon.
• Détecteur de freinage et détecteur de pédalage.
• Freins à disque mécanique Tektro en aluminium avec étriers sur les deux roues, optimisés pour une utilisation par temps de pluie.
• Fourche télescopique à suspensions pour absorber les vibrations et les déformations de la route.
• Roues de 28 pouces.
• Cadre en aluminium, léger et robuste, avec un enjambement bas pour un accès facilité.
• Dérailleur 7 vitesses de marque Shimano, commandé par une poignée au guidon.
• Porte-bagage et garde-boue.
• Prise USB sous le boîtier de commande pour recharger des appareils électroniques.

Fonctionnement général de l'assistance

L'assistance électrique se met en route après plusieurs coups de pédales et nécessite qu'un mode d'assistance soit activé. Le cycliste est libre de passer ses vitesses à l'aide du dérailleur 7 vitesses, ce qui permet de soulager l'utilisation de l'assistance électrique et d'optimiser l'autonomie.

Écran et éléments de commande

Descriptif de l'écran et de ses fonctions

L'écran LCD, fixé sur le guidon, est simple d'utilisation et permet de commander facilement les différents modes d'assistance ainsi que le mode "Walk".

Modes d'assistance

• Mode 0 : Pas d'assistance.
• Mode 1 : Mode d'assistance par défaut, correspondant à une vitesse d'assistance maximale de 15 km/h.
• Modes 2 et 3 : Correspondant à des vitesses d'assistance maximales supérieures.

Informations affichées

• Niveau de charge batterie : Cinq niveaux de charge sont indiqués. Lorsque le niveau de charge est faible, l'indicateur clignote. Un indicateur en pourcentage fournit une information plus précise sur le niveau de charge.
• "Error" : Indique une erreur du système. Il faut alors se référer aux pages dédiées au dépannages (généralement page 17 dans la notice originale).

Paramètres

Un appui long sur le bouton "Éclairages" permet d'accéder aux paramètres, bien que les détails de ces paramètres ne soient pas précisés dans le texte fourni.

Batterie et chargeur

Précautions d'usage

• Ne pas exposer la batterie à des températures supérieures à 50°C.
• Ne jamais laisser les enfants jouer ou manipuler la batterie.
• Ne pas immerger la batterie.
• Ne pas laver la batterie avec un nettoyeur haute pression. La batterie résiste à la pluie.
• Il est impératif de stocker la batterie chargée dans un endroit frais (entre +10°C et +25°C), sec et à l'abri du soleil.

Mise en place et retrait de la batterie

• Insertion : Avant d'insérer la batterie, déverrouiller son logement avec la clé et vérifier qu'aucun corps étranger ne s'y trouve. Insérer la batterie jusqu'à entendre un "clac", puis la verrouiller avec la clé.
• Retrait : Avant de retirer la batterie, déverrouiller son logement avec la clé. Puis, retirer la batterie en tirant.

Recharge de la batterie

• Début de charge : LED orange.
• Fin de charge : LED verte.
• Problème durant la charge : LED orange clignotante. Dans ce cas, contacter le SAV.

Entretien et durée de vie

La batterie peut être chargée et déchargée complètement 500 fois. Au-delà, sa capacité et son autonomie seront réduites.

• Ne pas stocker la batterie déchargée (1 LED verte clignotante) afin d'éviter toute décharge profonde pouvant entraîner son dysfonctionnement.

Auto-diagnostic batterie

La batterie dispose d'un système d'auto-diagnostic. Si le niveau de charge est inférieur à 10% (une LED clignotante), il est nécessaire de recharger la batterie en urgence. Le système peut indiquer des protections contre la sous-tension, la surtension, ou un court-circuit.

Mise en veille prolongée de la batterie

La batterie peut être basculée en mode veille pour un stockage prolongé (maximum 1 an) sans nécessité de rechargement et sans altérer ses capacités. Pour cela, appuyer 10 secondes sur le bouton de la batterie.

Conseils d'utilisation pour optimiser l'autonomie et le rendement

Pour profiter pleinement de votre vélo à assistance électrique (VAE) et optimiser son autonomie, il est conseillé de suivre les bonnes pratiques suivantes :

• Pédaler : Il faut pédaler pour aller loin. L'assistance électrique complète votre effort.
• Pression des pneus : Maintenez une pression des pneus entre 3,5 et 5 bars. Des pneus sous-gonflés augmentent la résistance au roulement et réduisent l'autonomie, tout en augmentant le risque de crevaison.
• Conditions climatiques : L'autonomie sera réduite par temps froid.
• Surcharge : L'autonomie sera également réduite si le vélo est surchargé.

Dépannage : Codes d'erreur et solutions

Cette section détaille les codes d'erreur affichés par le système du vélo électrique et propose des solutions pour y remédier. Dans de nombreux cas, un rendez-vous dans un atelier Decathlon est recommandé pour un diagnostic complet.

Erreurs liées à la batterie

• ERREUR 06 : BATTERIE EN SOUS-TENSION

  Solution : Recharger la batterie.

• ERREUR 07 : BATTERIE EN SUR-TENSION

  Description : Le vélo a activé son système de sécurité suite à une sur-tension du système.

  Solution : Rendez-vous dans votre atelier Decathlon avec votre vélo et votre batterie pour un diagnostic.

• ERREUR 13 : ANOMALIE DU CAPTEUR DE TEMPERATURE BATTERIE

  Description : La batterie rencontre une anomalie.

  Solution : Rendez-vous dans votre atelier Decathlon avec votre vélo, votre batterie et les clés de la batterie pour un diagnostic.

• ERREUR 22 : ERREUR DE COMMUNICATION ENTRE LA BATTERIE ET LE CONTROLEUR

  Description : La batterie ou le contrôleur rencontrent une anomalie.

  Solution : Rendez-vous dans votre atelier Decathlon avec votre vélo, votre batterie et les clés de la batterie pour un diagnostic.

• Erreurs spécifiques de la batterie (codes non contigus dans le texte original) :
  • 4 - PROTECTION CONTRE LA SOUS-TENSION : Tension de la batterie trop faible. Recharger la batterie.
  • 5 - PROTECTION CONTRE LA SUR-TENSION : Tension de la batterie non adaptée. Installer la batterie spécifique au système.
  • 10/11 - DÉFAUT DE COMMUNICATION DU SYSTÈME DE GESTION DE LA BATTERIE : Erreur de communication avec la batterie. Contacter votre atelier Decathlon.
  • 12 - ERREUR DU PILOTE - SOUS-TENSION : Tension de la batterie trop faible. Recharger la batterie.
  • 15 - ERREUR DU PILOTE - SOUS-TENSION : Tension de la batterie trop faible. Recharger la batterie.
  • 29 - DÉFAUT DU CAPTEUR DE TENSION DE LA BATTERIE : Capteur de la batterie abîmé. Redémarrer le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 193/195 - SURTENSION DES CELLULES : Décharger la batterie, puis la recharger. Laisser branchée au chargeur pendant 2 heures après la fin du chargement pour équilibrer les cellules.
  • 194/196 - SOUS-TENSION DES CELLULES : Charger la batterie et la laisser branchée au chargeur pendant 1 à 2 heures après la fin du chargement pour équilibrer les cellules. Si le problème persiste, contacter votre atelier Decathlon.
  • 197 - SURINTENSITÉ DE CHARGE : Vérifier l'état du chargeur. Laisser reposer la batterie pendant 2 heures. Si le problème persiste, contacter votre atelier Decathlon.
  • 199 - COURT-CIRCUIT : Vérifier le port de charge. Si le problème persiste, contacter votre atelier Decathlon.
  • 201 - DÉSÉQUILIBRE DE LA BATTERIE : Laisser charger jusqu'à disparition de l'erreur (environ 3 heures).
  • 202 - VERROUILLAGE DU COURT-CIRCUIT : Brancher le chargeur.
  • 203 - CONNEXION INVERSÉE : Vérifier le port de charge et le chargeur. Si le problème persiste, contacter votre atelier Decathlon.
  • 204 - SURCHAUFFE DE CHARGE : Arrêter le chargement. Laisser reposer le système 30 minutes avec le vélo éteint. Reprendre le chargement.
  • 205 - SOUS-TEMPÉRATURE DE CHARGE : Arrêter le chargement. Protéger le vélo du froid et attendre que la température des cellules augmente. Reprendre le chargement.
  • 206 - SURCHAUFFE DE DÉCHARGE : Réduire la vitesse de décharge ou arrêter pendant quelques minutes. Attendre que la température baisse.
  • 207 - SOUS-TEMPÉRATURE DE DÉCHARGE : Éviter les appels de puissance importants pendant cette erreur. Charger la batterie dans des plages de températures appropriées.
  • 208 - SURCHAUFFE DU TRANSISTOR À EFFET DE CHAMP : Éviter les appels de puissance importants. Ne pas utiliser le système en cas de températures extrêmes (moins de 10°C ou plus de 40°C).
  • 213 - DÉSÉQUILIBRE DES CELLULES : Laisser charger jusqu'à disparition de l'erreur (environ 3,5 heures). Si l'erreur persiste, effectuer plusieurs cycles complets de charge et de décharge. Si l'erreur est toujours présente, contacter le fabricant du vélo.

Erreurs liées au moteur et au contrôleur

• ERREUR 08 : PROBLEME MOTEUR

  Description : Le moteur rencontre une anomalie.

  Solution : Rendez-vous dans votre atelier Decathlon avec votre vélo, votre batterie et les clés de la batterie pour un diagnostic.

• ERREUR 09 : COURT-CIRCUIT MOTEUR

  Solution : Vérifier l'état et l'enfoncement de la connectique moteur. Si la panne persiste, rendez-vous dans un atelier Decathlon.

• ERREUR 10 : SURCHAUFFE DU CONTROLEUR

  Description : Le contrôleur est en surchauffe et doit se refroidir.

  Solution : Arrêter l'assistance électrique et laisser reposer le vélo dans un endroit frais et à l'abri du soleil. Si la panne persiste, rendez-vous dans un atelier Decathlon.

• ERREUR 11 : ANOMALIE DU CAPTEUR DE TEMPERATURE DU CONTROLEUR

  Description : Le contrôleur rencontre une anomalie.

  Solution : Rendez-vous dans votre atelier Decathlon avec votre vélo, votre batterie et les clés de la batterie pour un diagnostic.

• ERREUR 14 : ANOMALIE DU CAPTEUR DE TEMPERATURE MOTEUR

  Solution : Vérifier l'état et l'enfoncement de la connectique moteur. Si la panne persiste, rendez-vous dans un atelier Decathlon.

• Erreurs spécifiques au moteur/contrôleur (codes non contigus dans le texte original) :
  • 6 - DÉFAUT DES CAPTEURS À EFFET HALL : Vérifiez le branchement du fil du moteur. Redémarrez le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 7 - PROTECTION CONTRE LA SURCHAUFFE : Le vélo n'est pas dans la plage de températures autorisée. Éteignez le vélo et laissez l'unité motrice refroidir ou se réchauffer. Redémarrez le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 8 - DÉFAUT DU CAPTEUR DE TEMPÉRATURE : Capteur de température abîmé. Contacter votre atelier Decathlon.
  • 9 - DÉFAUT DU CAPTEUR DE COURANT : Capteur de courant abîmé. Contacter votre atelier Decathlon.
  • 13 - ERREUR DU PILOTE - TEMPÉRATURE EXCESSIVE : Le vélo n'est pas dans la plage de températures autorisée. Éteignez le vélo et laissez l'unité motrice refroidir ou se réchauffer. Redémarrez le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 14 - ERREUR DU PILOTE - SURINTENSITÉ : Le courant fourni par la batterie est trop intense. Réduire la demande et redémarrer le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 18/19/20/21 - ERREUR DE PHASE DU MOTEUR : Vérifiez l'état et le branchement du connecteur du moteur. Vérifiez l'état du câble moteur. Vérifiez si les broches sont abîmées ou mal alignées. Redémarrez le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 24 - ERREUR DU CONNECTEUR DU MOTEUR
  • 33/35 - PROBLÈME AVEC LE CAPTEUR DE VITESSE : Erreur du capteur de vitesse. Vérifiez le capteur. Si le problème persiste, contacter votre atelier Decathlon.
  • 34 - ERREUR DE TENSION D’ACCÉLÉRATION : Contacter votre atelier Decathlon.

Erreurs liées à la communication et au système

• ERREUR 12 : MISE EN PROTECTION DU SYSTEME ELECTRIQUE

  Solution : Vérifier l'état et l'enfoncement de toutes les connectiques du vélo. Si la panne persiste, rendez-vous dans un atelier Decathlon.

• ERREUR 30 : MAUVAISE COMMUNICATION ENTRE L'ECRAN DE COMMANDE ET LE CONTROLEUR

  Solution : Vérifier l'état et l'enfoncement des connectiques de l'écran de commande et du câble le reliant au contrôleur du vélo.

• Erreurs spécifiques au système (codes non contigus dans le texte original) :
  • 25 - PROTECTION DES COMPOSANTS : Détection d'un nouveau composant non associé au système. Contacter votre atelier Decathlon pour l'activer.
  • 26 - PARAMÈTRES DU SYSTÈME PAR DÉFAUT : Paramètres par défaut établis.
  • 27/28 - ERREUR DE LA BASE DE DONNÉES : Erreur dans la base de données des erreurs. Redémarrez le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 30/31 - PROTECTION DE SURINTENSITÉ : Courant fourni par la batterie trop intense. Réduire la demande. Si le système se bloque, redémarrer le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 32 - ERREUR FATALE DE COMMUNICATION : Erreur fatale. Redémarrez le système. Si le problème persiste, contacter votre atelier Decathlon.
  • 129 - MODE DE DÉMONSTRATION : Contacter votre atelier Decathlon.

Vérification des connectiques

Un mauvais contact des connectiques peut être à l'origine de nombreux dysfonctionnements. Il est important de vérifier leur état et leur bon enclenchement.

Comment vérifier les connectiques de votre vélo :

Il existe deux types de connectiques sur votre vélo :

Connectique "à visser" :

Reconnaissable par deux bagues métalliques. Il faut dévisser ces bagues pour ouvrir la connectique. Attention au joint plastique. Vérifier la propreté de chaque connecteur. Positionner les connecteurs mâle et femelle en alignant les flèches indicatrices avant de les enfoncer. Visser les bagues métalliques au maximum pour sécuriser la connectique.

Connectique "à enfoncer" :

Le connecteur mâle s'enfonce simplement dans le connecteur femelle. Vérifier que les deux connecteurs soient bien enfoncés et les renfoncer si nécessaire.

Connectiques à vérifier :

• Connectique écran de commandes.
• Connectique câble moteur.
• Connectiques freins.
• Connecteur du contrôleur (unité centrale du kit électrique, située après la batterie).
• Capteur de pédalage.

Pour accéder à la plupart des connectiques, il faut ouvrir ou faire glisser les housses en néoprène qui protègent les câbles électriques. Seule la connectique moteur n'est pas protégée.

Maintenance et sécurité

Précautions d'usage complémentaires

• Toujours réaliser les opérations de maintenance avec un éclairage adéquat.
• Attention au sens de rotation de la roue lors du démontage.
• Avant chaque utilisation, s'assurer du bon fonctionnement des freins et du système électrique.
• Le nettoyage du vélo ne doit pas se faire avec un jet haute pression.
• Les jantes sont soumises à une usure qu'il est important de contrôler.
• La roue motorisée est soumise à des contraintes plus importantes ; des casses de rayons sont possibles.

Garantie

Pour bénéficier de la garantie, il faut soit disposer de la carte de fidélité Decathlon et y enregistrer son achat, soit remplir le certificat de garantie disponible en ligne sur www.btwin.com dans un délai d'un mois à partir de l'achat.

Decathlon déclare que le produit décrit est un vélo à assistance électrique de marque B'twin, modèle Elops 900E, codes modèles 8379380 et 8379381.

Une garantie à vie sur le cadre et le cintre est mentionnée comme un avantage.

Aides à l'achat

L'État français et les collectivités locales proposent des plans d'aide à l'achat de vélos à assistance électrique afin d'encourager l'utilisation de transports verts. Ces aides peuvent représenter une partie significative du prix total du VAE. Par exemple, en Île-de-France, les acheteurs peuvent bénéficier jusqu'à 500 euros d'aides selon le type de VAE acheté.
