Réglage du dérailleur arrière Shimano 9 vitesses : Guide complet

Le dérailleur arrière de votre vélo est un composant essentiel pour un changement de vitesse fluide et précis. Un dérailleur mal réglé peut transformer chaque sortie en une frustration constante, avec des vitesses qui sautent, qui sont difficiles à engager, ou qui font un bruit excessif. Que vous soyez un cycliste débutant ou expérimenté, comprendre et maîtriser le réglage de votre dérailleur arrière Shimano 9 vitesses est une compétence fondamentale pour l'entretien de votre vélo. Ce guide détaillé vous accompagnera pas à pas, en allant du plus spécifique au plus général, pour vous permettre de régler votre dérailleur avec précision et de profiter pleinement de vos sorties.

Pourquoi le réglage du dérailleur arrière est-il crucial ?

Avant de plonger dans le processus de réglage, il est important de comprendre pourquoi cette opération est si importante. Un dérailleur arrière correctement réglé garantit non seulement un changement de vitesse fluide et rapide, mais il contribue également à prolonger la durée de vie de votre transmission (chaîne, cassette, câbles). Un dérailleur mal ajusté peut entraîner une usure prématurée de ces composants, des changements de vitesse hésitants, voire même des sauts de chaîne potentiellement dangereux. De plus, un bon réglage améliore l'efficacité de votre pédalage en assurant que la chaîne est toujours positionnée de manière optimale sur les pignons.

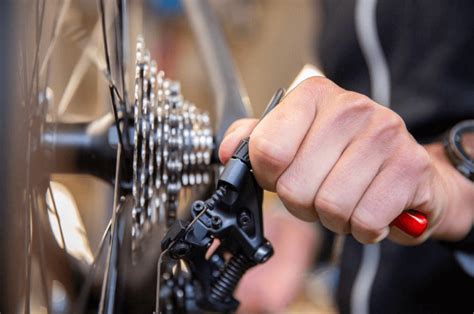

Outils nécessaires pour le réglage

Pour effectuer un réglage précis de votre dérailleur arrière Shimano 9 vitesses, vous aurez besoin de quelques outils simples :

• Clés Allen : Un jeu de clés Allen de différentes tailles est indispensable. Les tailles les plus couramment utilisées pour les dérailleurs sont 2 mm, 2.5 mm et 5 mm.
• Tournevis cruciforme : Un tournevis cruciforme peut être nécessaire pour certains modèles de dérailleurs, notamment pour ajuster la vis de tension du câble.
• Pince coupante ou pince à câble : Utile pour couper proprement les câbles de dérailleur si nécessaire, ou pour aider à tendre le câble lors du réglage initial.
• Dégraissant et lubrifiant pour chaîne : Bien que non directement liés au réglage, un dérailleur propre et une chaîne lubrifiée facilitent le processus et garantissent un fonctionnement optimal.

Il est toujours préférable d'avoir un espace de travail bien éclairé et un support de vélo pour maintenir votre vélo stable pendant que vous travaillez.

Étape 1 : Préparation et Inspection Initiale

Avant de commencer à manipuler les réglages, une inspection visuelle approfondie est primordiale. Cette étape, souvent négligée, est pourtant cruciale pour identifier la source du problème et éviter de régler inutilement des éléments qui fonctionnent correctement.

• Vérifiez la patte de dérailleur : La patte de dérailleur est la pièce métallique qui relie le dérailleur au cadre du vélo. Une patte tordue est une cause fréquente de problèmes de changement de vitesse. Examinez-la attentivement pour vous assurer qu'elle est droite. Si elle est tordue, elle devra être redressée (idéalement avec un outil spécifique ou par un professionnel) ou remplacée. Une patte tordue peut fausser l'alignement du dérailleur par rapport à la cassette, rendant le réglage impossible.
• Inspectez le câble et la gaine : Assurez-vous que le câble de dérailleur coulisse librement dans sa gaine. Un câble grippé ou une gaine endommagée augmentent la friction et rendent les changements de vitesse lents et imprécis. Vérifiez qu'il n'y a pas de coudes serrés, de fissures ou de rouille. Si le câble est vieux ou endommagé, il est fortement recommandé de le remplacer en même temps que la gaine pour un fonctionnement optimal. Un câble neuf et bien lubrifié est la base d'un système de changement de vitesse réactif.
• Examinez le dérailleur lui-même : Vérifiez qu'il n'y a pas de jeu excessif dans les articulations du dérailleur. Un dérailleur usé ou endommagé peut être difficile à régler et nécessitera éventuellement un remplacement. Assurez-vous également que les galets (les petites roues dentées du dérailleur) tournent librement et ne sont pas excessivement usés.
• Positionnez la chaîne sur le plus petit pignon (vitesse la plus haute) : Cela détend le câble et facilite le réglage initial. Assurez-vous que la chaîne est correctement positionnée et non bloquée.

Étape 2 : Réglage de la butée haute (vis "H")

La vis de butée haute, souvent marquée "H" (pour "High gear" ou vitesse haute, c'est-à-dire petit pignon), limite le mouvement du dérailleur vers l'extérieur, empêchant la chaîne de tomber entre le petit pignon et le cadre. Un réglage incorrect de cette vis peut entraîner le déraillement de la chaîne vers l'extérieur ou un mauvais alignement sur le plus petit pignon.

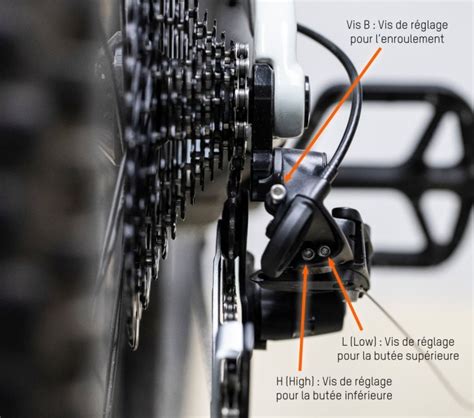

• Localisez la vis "H" : Elle se trouve généralement à l'arrière du dérailleur, souvent la plus proche du cadre. Consultez le manuel du fabricant si vous avez des doutes.
• Observez l'alignement : Regardez l'alignement du galet supérieur du dérailleur (le galet le plus proche de la cassette) par rapport au plus petit pignon. Idéalement, le galet supérieur devrait être aligné verticalement ou légèrement à l'extérieur du plus petit pignon.
• Ajustez la vis "H" :
  • Si la chaîne a tendance à tomber vers l'extérieur ou si le changement vers le petit pignon est hésitant : Vissez la vis "H" (sens horaire) par petits incréments. Cela limite le mouvement extérieur du dérailleur.
  • Si le changement vers le petit pignon est bruyant ou difficile ou si le dérailleur semble trop éloigné du petit pignon : Dévisser la vis "H" (sens anti-horaire) par petits incréments. Cela permet au dérailleur de se déplacer plus vers l'extérieur.
• Testez le changement de vitesse : Après chaque petit ajustement, testez le passage de vitesse vers le petit pignon. Le changement doit être fluide et silencieux. La chaîne doit se positionner clairement sur le petit pignon sans forcer ni tomber vers l'extérieur.

Étape 3 : Réglage de la tension du câble

La tension du câble est un facteur clé pour un changement de vitesse précis sur toute la cassette. Une tension incorrecte est la cause la plus fréquente de problèmes de changement de vitesse. Un câble trop lâche rendra les montées de vitesse (vers les grands pignons) difficiles, tandis qu'un câble trop tendu rendra les descentes de vitesse (vers les petits pignons) problématiques.

• Localisez le tendeur de câble : Sur les systèmes Shimano 9 vitesses, le tendeur de câble se trouve généralement soit sur le dérailleur arrière lui-même, soit le long du câble, près du levier de vitesses sur le guidon. Il ressemble souvent à une petite molette ou un barillet que vous pouvez tourner.
• Réglez la tension initiale : Vissez complètement le tendeur de câble (sens horaire) puis dévissez-le d'un ou deux tours. Cela donne une position de départ pour le réglage.
• Testez le changement de vitesse vers un pignon intermédiaire (par exemple, le 5ème pignon) :
  • Si la chaîne ne monte pas facilement vers les pignons plus grands, cela indique que la tension du câble est insuffisante. Dans ce cas, dévissez le tendeur de câble (sens anti-horaire) par petits incréments. Cela augmente la tension du câble.
  • Si la chaîne monte trop facilement vers les pignons plus grands ou si elle a du mal à redescendre vers les pignons plus petits, cela suggère que le câble est trop tendu. Vissez le tendeur de câble (sens horaire) par petits incréments pour diminuer la tension.
• Affinez le réglage : Continuez à ajuster la tension du câble par petits incréments et testez le changement de vitesse sur toute la cassette, en montant et en descendant les vitesses. Le but est d'obtenir des changements de vitesse fluides, rapides et silencieux sur tous les pignons. Soyez attentif aux bruits de frottement ou aux hésitations lors des changements.

Étape 4 : Réglage de la butée basse (vis "L")

La vis de butée basse, marquée "L" (pour "Low gear" ou vitesse basse, c'est-à-dire grand pignon), limite le mouvement du dérailleur vers l'intérieur, empêchant la chaîne de tomber entre le grand pignon et les rayons. Un réglage incorrect de cette vis peut entraîner le déraillement de la chaîne vers l'intérieur ou un mauvais alignement sur le plus grand pignon. Ce réglage est particulièrement important pour éviter d'endommager les rayons ou le dérailleur lui-même.

• Localisez la vis "L" : Elle est généralement située à côté de la vis "H" sur le dérailleur arrière.
• Positionnez la chaîne sur le plus grand pignon (vitesse la plus basse) : Assurez-vous que la chaîne est correctement positionnée sur le grand pignon.
• Observez l'alignement : Vérifiez l'alignement du galet supérieur du dérailleur par rapport au plus grand pignon. Le galet supérieur devrait être aligné verticalement ou légèrement à l'intérieur du grand pignon, mais sans être trop proche des rayons.
• Ajustez la vis "L" :
  • Si la chaîne a tendance à tomber vers l'intérieur ou si le changement vers le grand pignon est hésitant : Vissez la vis "L" (sens horaire) par petits incréments. Cela limite le mouvement intérieur du dérailleur.
  • Si le changement vers le grand pignon est bruyant ou difficile ou si le dérailleur semble trop éloigné du grand pignon : Dévisser la vis "L" (sens anti-horaire) par petits incréments. Cela permet au dérailleur de se déplacer plus vers l'intérieur.
• Testez le changement de vitesse : Après chaque petit ajustement, testez le passage de vitesse vers le grand pignon. Le changement doit être fluide et silencieux. La chaîne doit se positionner clairement sur le grand pignon sans forcer ni risquer de tomber vers les rayons. Soyez particulièrement attentif à l'espace entre la chaîne et les rayons lorsque vous êtes sur le plus grand pignon.

Étape 5 : Réglage de la vis de tension "B-Tension" (si applicable)

Certains dérailleurs arrière Shimano 9 vitesses, notamment les modèles plus récents ou ceux conçus pour des cassettes à large amplitude, sont équipés d'une vis de tension "B-Tension". Cette vis ajuste la distance entre le galet supérieur du dérailleur et les pignons de la cassette, en particulier le plus grand pignon. Un réglage correct de la "B-Tension" est essentiel pour un changement de vitesse fluide et précis, en particulier sur les cassettes à large amplitude.

• Localisez la vis "B-Tension" : Elle se trouve généralement à l'arrière du dérailleur, près de la patte de dérailleur, et est souvent orientée perpendiculairement à la patte. Consultez le manuel du fabricant de votre dérailleur pour la localisation précise.
• Positionnez la chaîne sur le plus grand pignon : Assurez-vous que la chaîne est correctement positionnée sur le plus grand pignon de la cassette.

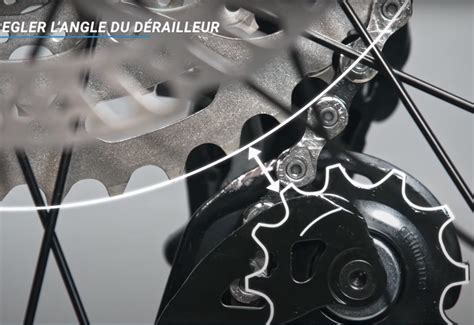

• Observez l'écartement : Regardez l'écartement entre le galet supérieur du dérailleur et le plus grand pignon. Shimano recommande généralement un écartement spécifique, souvent indiqué dans le manuel du dérailleur ou sur des ressources en ligne. Cet écartement est crucial pour un bon fonctionnement.
• Ajustez la vis "B-Tension" :
  • Si le changement vers les grands pignons est lent ou hésitant ou si la chaîne frotte contre le grand pignon : Dévisser la vis "B-Tension" (sens anti-horaire) par petits incréments. Cela éloigne le galet supérieur des pignons.
  • Si le changement vers les petits pignons est lent ou hésitant ou si le dérailleur semble trop éloigné de la cassette : Vissez la vis "B-Tension" (sens horaire) par petits incréments. Cela rapproche le galet supérieur des pignons.
• Vérifiez l'écartement et testez les changements de vitesse : Après chaque ajustement, vérifiez l'écartement et testez le changement de vitesse sur toute la cassette. Le but est d'obtenir un écartement correct et des changements de vitesse fluides sur tous les pignons, en particulier lors de la transition entre les petits et les grands pignons. Un écartement trop important ou trop faible peut affecter la qualité du changement de vitesse.

Conseils supplémentaires pour un réglage optimal

Au-delà des étapes de réglage de base, voici quelques conseils et considérations pour affiner votre réglage et assurer une performance durable de votre dérailleur :

• Lubrifiez régulièrement votre chaîne et votre dérailleur : Une chaîne propre et bien lubrifiée réduit la friction et améliore la fluidité des changements de vitesse. Lubrifiez votre chaîne après chaque sortie par temps humide ou après un certain nombre de kilomètres par temps sec. Appliquez également un peu de lubrifiant sur les articulations du dérailleur.
• Remplacez régulièrement les câbles et gaines : Même si vous les entretenez bien, les câbles et gaines s'usent avec le temps. La friction augmente progressivement, dégradant la précision du changement de vitesse. Un remplacement annuel ou bisannuel est généralement recommandé, en fonction de votre fréquence d'utilisation et des conditions climatiques. Des câbles et gaines neufs font une différence notable.
• Vérifiez l'usure de la cassette et de la chaîne : Une cassette et une chaîne usées peuvent également être à l'origine de problèmes de changement de vitesse. Si votre transmission a beaucoup de kilomètres au compteur, il est judicieux de vérifier l'usure de ces composants avec un outil spécifique. Le remplacement d'une chaîne usée à temps peut prolonger la durée de vie de votre cassette et éviter des changements de vitesse aléatoires.
• Soyez patient et méthodique : Le réglage d'un dérailleur demande de la patience et de la précision. N'hésitez pas à prendre votre temps, à faire de petits ajustements et à tester les changements de vitesse à chaque étape. Un réglage hâtif ou imprécis peut entraîner des problèmes persistants. La méthode et la patience sont vos meilleurs alliés.
• Consultez le manuel du fabricant : Chaque modèle de dérailleur peut avoir des spécificités de réglage. Le manuel du fabricant est une ressource précieuse pour comprendre les particularités de votre dérailleur et obtenir des instructions précises. N'hésitez pas à le consulter en cas de doute.
• En cas de doute, faites appel à un professionnel : Si malgré vos efforts, vous ne parvenez pas à régler correctement votre dérailleur, ou si vous suspectez un problème plus complexe, n'hésitez pas à consulter un mécanicien vélo professionnel. Il possède l'expertise et les outils nécessaires pour diagnostiquer et résoudre les problèmes de transmission, y compris les problèmes que vous n'auriez pas envisagés.

De la théorie à la pratique : Comprendre les principes fondamentaux

Au-delà des étapes mécaniques, comprendre les principes sous-jacents du fonctionnement d'un dérailleur arrière permet d'aborder le réglage avec une perspective plus éclairée. Le dérailleur arrière, dans sa fonction la plus fondamentale, est un mécanisme conçu pour déplacer latéralement la chaîne d'un pignon à un autre sur la cassette. Cette action est contrôlée par la tension du câble, elle-même modulée par le levier de vitesses. Les vis de butée (H et L) agissent comme des gardes-fous, limitant l'excursion latérale du dérailleur pour éviter les déraillements et assurer un alignement correct sur les pignons extrêmes. La précision du réglage repose sur un équilibre délicat. Une tension de câ...

Procédure de réglage simplifiée

Pour résumer la procédure dans un ordre logique et efficace :

1. Commencez par positionner la chaîne sur le petit pignon et le plateau du milieu.
2. Desserrez le câble de dérailleur au niveau du dérailleur en utilisant une clé Allen (souvent de 4 mm). Profitez-en pour visser complètement la molette de réglage de tension du câble sur la commande au guidon, puis dévissez-la d'un ou deux tours pour avoir une marge de manœuvre.
3. Réglez la butée basse (vis "H") pour un alignement parfait du galet supérieur avec le plus petit pignon. Un mauvais réglage ici peut empêcher la chaîne de descendre correctement ou, au contraire, la faire tomber.
4. Réglez la butée haute (vis "L") pour un alignement parfait du galet supérieur avec le plus grand pignon. C'est crucial pour éviter que la chaîne ne saute au-delà du grand pignon et n'endommage les rayons.
5. Une fois les butées ajustées, ramenez la chaîne sur le plus petit pignon. Assurez-vous que la commande de dérailleur arrière est également sur le plus petit pignon (câble entièrement déroulé).
6. Tendez le câble de dérailleur arrière en l'insérant dans son logement et en le serrant avec la vis prévue à cet effet (souvent avec la même clé Allen de 4 mm), en appliquant une légère tension pour éviter tout jeu.
7. Procédez ensuite au réglage de l'indexation en utilisant la molette de réglage de tension du câble au guidon. Actionnez la manette : si la chaîne peine à monter, le câble manque de tension (dévissez la molette). Si la chaîne monte de deux pignons ou plus, ou si elle redescend mal, le câble est trop tendu (vissez la molette). Ajustez par petits clics jusqu'à obtenir des changements de vitesse fluides sur toute la cassette.
8. Vérifiez et ajustez la vis de tension "B-Tension" si votre dérailleur en est équipé. Positionnez la chaîne sur le grand pignon et ajustez la vis pour obtenir l'écartement recommandé entre le galet supérieur et le grand pignon. Un écart correct est essentiel pour la précision du passage des vitesses, surtout sur les grandes cassettes.

Le saviez-vous ?

L'appellation "butée basse" et "butée haute" peut parfois prêter à confusion avec les vis "H" et "L". Il est important de retenir que :

• La vis "H" (High Speed) contrôle le mouvement vers les grandes vitesses, c'est-à-dire les petits pignons. Elle limite le mouvement du dérailleur vers l'extérieur.
• La vis "L" (Low Speed) contrôle le mouvement vers les petites vitesses, c'est-à-dire les grands pignons. Elle limite le mouvement du dérailleur vers l'intérieur.

Le réglage des butées est fondamental car il définit la plage de fonctionnement du dérailleur, empêchant la chaîne de sortir de la cassette.

Conclusion : La précision au service de votre performance

Le dérailleur arrière est un élément à la fois majeur et extrêmement sensible de votre VTT. Il est constamment mis à contribution, et on attend de lui une précision parfaite. Mais il subit des efforts importants, et est particulièrement exposé aux éléments extérieurs. De plus, le nombre grandissant de pignons et la finesse des cassettes modernes rendent son réglage encore plus important. Le réglage du dérailleur arrière est souvent considéré comme un casse-tête. Pourtant, il ne s’agit pas d’une opération difficile, si toutefois elle est menée avec méthode. Trois vis de butée, et une molette de réglage de la tension du câble : voici les éléments sur lesquels nous allons agir pour assurer une bonne indexation. Si vous rencontrez le moindre doute ou une quelconque difficulté, nous vous conseillons vivement de vous adresser à un revendeur agréé Cube France ou à un professionnel.
