Rencontrer des problèmes électriques sur une moto peut être une source de frustration, surtout lorsque les beaux jours approchent. Ce guide aborde les difficultés rencontrées par un propriétaire de Honda VFR, notamment un fusible principal de 30A qui saute, des soucis de clignotants et des ampoules qui grillent, en explorant les causes potentielles et les solutions recommandées par des experts.
Symptômes et Premiers Constats
Le premier signe d'alerte a été le claquage du fusible principal de 30A. Malgré une recherche approfondie, seule une légère oxydation de certains connecteurs a été constatée, sans identifier de cause évidente. Une interrogation subsiste quant à l'état de la batterie, récemment changée en fin de saison précédente, et si le claquage du fusible principal a pu l'endommager définitivement.

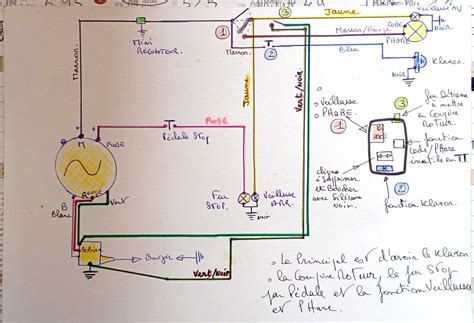

Il est important de rappeler le fonctionnement électrique d'une moto à carburateur. Une fois le moteur en marche, l'électricité nécessaire à son fonctionnement est principalement fournie par l'alternateur. La batterie est principalement sollicitée pour le démarrage du moteur. Si la batterie se vide complètement, cela peut indiquer un problème sous-jacent plus grave.
Diagnostic des Problèmes Électriques
Face à ces symptômes, plusieurs pistes sont explorées par les experts du forum.
Problème de Charge et Régulateur-Redresseur (RR)
Un problème de charge est fortement suspecté. Il est conseillé de contrôler le Régulateur-Redresseur (RR) et le stator. Des explications détaillées sur le diagnostic de ces composants sont souvent disponibles sur les forums spécialisés.
Le claquage du fusible principal et la décharge complète de la batterie peuvent être liés à un dysfonctionnement du système de charge. Un RR défectueux peut ne pas réguler correctement la tension envoyée par l'alternateur, soit en ne chargeant pas suffisamment la batterie, soit en la surchargeant.
Dysfonctionnement des Clignotants
Concernant les clignotants, le problème peut provenir de la centrale de clignotant ou être lié au problème de charge général. Une autre cause fréquente, notamment sur les commodos, est un mauvais contact dû à l'oxydation. L'application de WD-40 peut souvent résoudre ce type de souci en nettoyant et protégeant les contacts.
Ampoules qui Grillent et Témoin ABS
L'allumage du témoin ABS et la tendance des ampoules à griller rapidement sont des signes alarmants d'une surtension. Pour diagnostiquer cela, il est crucial de mesurer la tension de la batterie lorsque le moteur tourne, au ralenti puis à un régime plus élevé.
Importance de la Tension de la Batterie
Lorsqu'un Régulateur-Redresseur (RR) fonctionne correctement, la tension de la batterie moteur tournant ne doit pas dépasser 14,5 Volts. Une tension supérieure à cette valeur, même légèrement, indique un problème. Il est impératif de résoudre ce souci pour éviter d'endommager des composants électroniques coûteux tels que le tableau de bord, le boîtier d'injection/allumage, etc.
Identification et Remplacement du Régulateur-Redresseur
Il est recommandé de vérifier l'absence d'oxydation aux connecteurs du RR, généralement situé sous le carénage avant droit. Si les connecteurs sont propres, le remplacement du RR peut s'avérer nécessaire. Un modèle spécifique, le RR882 d'Electrex, est souvent préconisé par les spécialistes.
Analyse des Différents Types de RR
Les modèles de VFR peuvent être équipés de différents types de RR, se distinguant par le nombre de fils :
- RR 7 fils (3 + 4) : Utilisés sur les VFR800 de 1998-1999. Le circuit de contrôle était constamment alimenté par la batterie, entraînant une légère consommation même contact coupé.
- RR 8 fils (3 + 5) : Installés sur les modèles depuis 2000. Le fil noir alimentant le circuit de contrôle est connecté à un +12V après contact, évitant ainsi toute consommation lorsque le contact est coupé.
Le problème de surtension peut survenir lorsque le circuit de contrôle du RR, même avec une consommation faible, rencontre un mauvais contact dû à l'oxydation. En l'absence de tension de référence stable, le RR ne limite plus la tension de sortie, entraînant des valeurs excessives.
comment TESTER le CIRCUIT DE CHARGE de votre moto. La méthode expliquée dans cette vidéo.
Tests et Solutions Apportées
Suite à des tests, il a été constaté que le RR69 d'origine présentait des anomalies :
- Tension batterie au ralenti : 14.5 V
- Tension batterie à 4000-5000 tours : 18.5 V
Après dépose et test du RR69, aucun défaut n'a été constaté selon un tutoriel YouTube. Cependant, lors du rebranchement, les tensions sont revenues à la normale :
- Tension au ralenti : 12.5 V
- Tension maximale à 6000-8000 tours : 14.69 V
Il est possible qu'un mauvais contact dans le connecteur ait été la cause du problème. L'utilisation de WD-40 peut aider à prévenir l'oxydation future.
Vérification de la Batterie
Il est essentiel de tester la batterie après l'avoir chargée complètement. Si, après quelques heures de repos, sa tension est inférieure à 12,8V, elle doit être remplacée.
L'utilisation de régulateurs-redresseurs de type Mosfet Electrex est souvent recommandée pour leur fiabilité. Il est cependant important de s'assurer que le circuit principal n'est pas surchargé et que la batterie est en bon état et entretenue.
