Le vélo à assistance électrique (VAE) est avant tout un vélo. Pour avancer avec un vélo à assistance électrique, il faut nécessairement pédaler. L'assistance électrique ne remplace pas le pédalage, mais le seconde. Lorsque vous souhaitez prendre davantage de vitesse, il vous faudra pédaler davantage. Le moteur se coupe instantanément lorsque vous freinez ou lorsque vous arrêtez de pédaler ; c'est le principe de l'assistance. Si vous ne voulez pas perdre votre vitesse, il vous faudra à nouveau pédaler pour ré-engager l'assistance.
Les vélos à assistance électrique atteignant les 45 km/h sont soumis à des règles spécifiques : port du casque obligatoire, interdiction de circuler sur les pistes cyclables et immatriculation obligatoire.

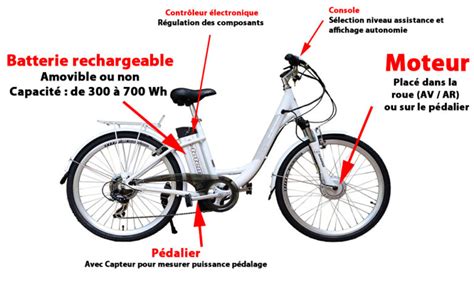

Anatomie d'un Vélo à Assistance Électrique
La popularité des vélos électriques ne cesse de croître, surtout en milieu urbain, où ils représentent une alternative écologique et efficace aux voitures et aux transports publics. Un vélo électrique n'est pas précisément la même chose qu'un vélo à assistance électrique (VAE). Un vélo électrique devrait théoriquement être un vélo 100 % électrique sans possibilité de pédalage. Un vélo à assistance électrique est avant tout un vélo, où le moteur électrique et une batterie rechargeable complètent le pédalage.
Les Composants Essentiels du VAE
Les composants de base d'un VAE incluent le moteur, la batterie et un contrôleur pour réguler l'assistance. Contrairement à un vélo classique qui repose entièrement sur la force musculaire du cycliste, le VAE offre une assistance électrique qui se déclenche dès que vous commencez à pédaler.
Le Cadre
Le cadre est la structure centrale du vélo, généralement fabriqué en aluminium, acier, carbone ou titane. Les cadres en aluminium sont appréciés pour leur légèreté et leur résistance. Les cadres en acier et en fibre de carbone offrent également une grande robustesse.
La Fourche
Il ne faut pas confondre la fourche d'un vélo classique et celle d'un vélo électrique. La fourche, bien que sa fonction initiale soit de supporter une charge maximale, présente des variations. La fourche cintrée offre un effet ressort et résiste aux chocs, tandis que la fourche droite, avec sa géométrie à angle, empêche le vélo de vibrer et améliore son dynamisme.
Les Roues
Plusieurs critères doivent être vérifiés concernant les roues. Les roues de 16 pouces sont appréciées pour leur compacité, leur légèreté et leur réactivité. Les roues de 20 pouces sont courantes sur la majorité des vélos électriques (classiques, cargos et pliants). Les roues de 24 pouces sont destinées aux cyclistes mesurant 1m50 et plus, tandis que les roues de 26 pouces sont généralement utilisées pour les VTT électriques.
La Transmission
La transmission comprend le pédalier, les plateaux, la chaîne, le dérailleur avant et arrière, et les pignons. La chaîne cinématique permet de retranscrire les efforts de pédalage en rotation de la roue motrice. Les systèmes de démultiplication de force, appelés "vitesses", permettent d'ajuster le rapport entre la force de pédalage et la vitesse de rotation de la roue.
Le Système de Freinage
Le système de freinage est un élément capital qui garantit la sécurité et le confort du cycliste. On trouve principalement des freins à disques (mécaniques ou hydrauliques), des freins à patins V-Brakes, et des freins tambours Rollerbrakes.
Le Guidon et la Potence
Le guidon, fixé à la potence, permet de diriger le vélo. Généralement, le vélo électrique est pourvu d'un guidon incurvé vers le pilote, procurant un confort accru et un contrôle optimal. Le choix du guidon dépend de la morphologie de l'utilisateur.
La Selle et la Tige de Selle
La selle, montée sur la tige de selle, offre un point d'assise au cycliste.
Les Pédales
Les pédales, où le cycliste pose les pieds, transmettent la puissance de pédalage à la chaîne et aux roues.
Le Porte-bagages
Le porte-bagages représente un élément majeur de l'anatomie d'un vélo électrique. Ils se révèlent solides et robustes pour supporter des charges, mais il est conseillé de vérifier la charge maximale qu'ils peuvent supporter. Pour mieux répartir le poids, il est parfois possible d'ajouter un second porte-bagage.
Les Composants Électroniques du VAE
Un vélo électrique est équipé de plusieurs composants électroniques qui lui permettent de fonctionner :
Le Moteur Électrique
Le moteur est le composant essentiel des performances et de l'efficacité de chaque appareil. Il a pour rôle de fournir la puissance nécessaire à son fonctionnement. Son emplacement (au niveau du pédalier, dans le moyeu de la roue avant ou arrière) définit le confort de conduite. Le moteur est généralement intégré au moyeu de la roue ou au pédalier et possède une puissance maximale de 250 Watts pour les VAE standards.
Types de Moteurs

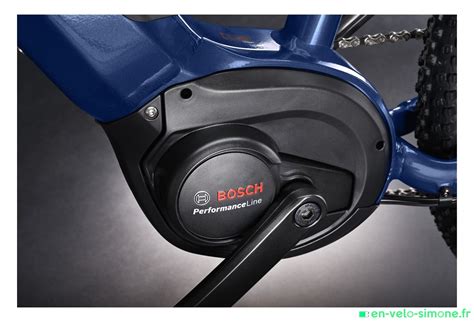

- Moteur pédalier (ou central) : Situé au niveau du pédalier, il transmet directement la puissance à la chaîne. Il offre une meilleure répartition du poids et une efficacité accrue, particulièrement en montée et sur terrain varié. Il est souvent situé au centre de la roue arrière et composé de moins de pièces mobiles que le moteur central.
- Moteur moyeu avant : Placé dans la roue avant, ce moteur est plus simple à installer et à entretenir. Il est souvent utilisé sur des vélos de ville et des VAE pliables.
- Moteur moyeu arrière : Situé dans la roue arrière, ce moteur offre une sensation de conduite plus traditionnelle et une meilleure traction, surtout sur des surfaces glissantes ou lors d'accélérations rapides.
Le moteur moyeu est la solution la plus couramment employée pour les vélos électriques. L'arbre moteur remplace le traditionnel axe de roue. Un moteur moyeu doit être léger et compact, tout en fournissant un couple de sortie important à vitesse élevée. La conception du moteur doit trouver un compromis entre couple et vitesse, en jouant sur le nombre de paires de pôles et le diamètre du moteur.
La Batterie
La batterie est le cœur du système, car elle fournit l'énergie nécessaire pour faire fonctionner le moteur. Elle est fixée sur le cadre ou le porte-bagages. Les batteries au lithium-ion sont les plus efficaces, offrant une meilleure autonomie, pouvant atteindre plus de 100 km. La capacité de la batterie détermine l'autonomie du vélo électrique. Attention, car plus une batterie lithium permet une grande autonomie et plus elle est lourde, ce qui augmente le poids des vélos.
Le Contrôleur
Le contrôleur est littéralement le "cerveau" du système. Il est responsable de la gestion de la puissance du moteur électrique et de la batterie. Il régule la puissance délivrée par le moteur en fonction des commandes du cycliste et des données du capteur de pédalage. Il détermine à quel moment l'assistance électrique peut et doit rentrer en action, avec quelle puissance, quelle vitesse atteindre, quand se déclencher et quand s'arrêter.
Le Capteur de Pédalage
Le capteur de pédalage permet d'activer l'assistance électrique lorsque le cycliste commence à pédaler. Il envoie un signal au contrôleur qui gère le niveau d'assistance. Il existe plusieurs types de capteurs : le capteur de couple, le capteur de vitesse et le capteur de rotation. Un capteur de couple est composé de deux éléments : des aimants situés sur le pédalier et le capteur lui-même sur le cadre.

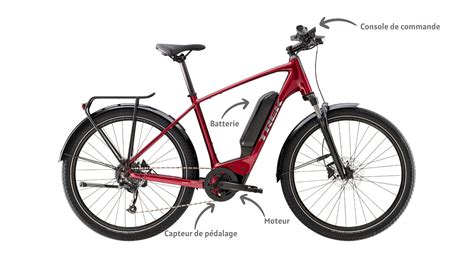

La Console (ou Display)
La console (ou display), placée sur le cintre, permet de sélectionner le niveau d'assistance et indique généralement l'autonomie restante, la vitesse du vélo et la distance parcourue. Les displays les plus avancés proposent des fonctionnalités comme le GPS, le Bluetooth et la connexion internet.
Fonctionnement du Vélo à Assistance Électrique
Le fonctionnement d'un Vélo à Assistance Électrique (VAE) repose sur l'interaction harmonieuse de ses composants électriques pour augmenter l'efficacité du pédalage. Lorsque le cycliste commence à pédaler, les capteurs détectent les mouvements des pédales et envoient des signaux au contrôleur. Le contrôleur régule alors la puissance fournie par la batterie au moteur pour assister le pédalage. Le cycliste gère le niveau d'assistance souhaité grâce à l'écran de contrôle, qui offre généralement 5 niveaux d'assistance.
Le moteur, alimenté par la batterie rechargeable, fournit une assistance proportionnelle, réduisant ainsi l'effort nécessaire pour pédaler. Lorsque vous freinez ou arrêtez de pédaler, le moteur se coupe instantanément.
Réglementation des VAE
En Europe, la législation impose une assistance électrique limitée à 25 km/h pour les VAE standards. La puissance maximale autorisée pour les moteurs de VAE standards est de 250 W.
Les Kits Vélo Électrique : Transformer un Vélo Traditionnel
Pour ceux qui souhaitent convertir leur vélo en un vélo électrique, l'installation d'un kit vélo électrique peut être une excellente solution. Un kit vélo électrique est un ensemble de composants électroniques et mécaniques installés sur un vélo traditionnel pour le transformer en vélo électrique.
Composants d'un Kit Vélo Électrique
- Le moteur électrique : C'est l'élément clé du kit. Il est installé sur la roue avant ou arrière, ou dans le pédalier, selon le modèle du kit.
- La batterie : Elle fournit l'énergie nécessaire pour alimenter le moteur électrique. Sa capacité détermine l'autonomie du vélo électrique.
- Le contrôleur : Il est responsable de la gestion de la puissance du moteur électrique et de la batterie.
- Le capteur de pédalage : Il permet d'activer l'assistance électrique lorsque le cycliste commence à pédaler.
Le fonctionnement d'un kit vélo électrique est relativement simple. Les capteurs détectent les mouvements des pédales et envoient des signaux au contrôleur. La batterie est rechargée à l'aide d'un chargeur électrique qui se branche sur une prise électrique standard. Le temps de charge dépend de la capacité de la batterie et de la puissance du chargeur.
Installation du kit électrique roue arrière ANNAD : toutes les étapes pour un montage en moins d'1h
Maintenance et Entretien des Moteurs de Vélo Électrique
Un moteur de vélo électrique nécessite un entretien régulier pour garantir sa longévité et ses performances.
- Inspection visuelle régulière : Examinez le moteur pour vous assurer qu'il n'a subi aucun choc ou dommage.
- Nettoyage du moteur : Gardez le moteur propre pour éviter qu'il ne s'encrasse. Utilisez un chiffon doux et évitez les jets d'eau directs.
- Vérification des câbles : Inspectez les câbles électriques pour vérifier qu'ils ne sont pas dénudés, endommagés ou sales.
- Mise à jour du logiciel : Certains moteurs nécessitent des mises à jour logicielles. Vérifiez auprès du fabricant si des mises à jour sont disponibles.
- Maintenance professionnelle : Si vous détectez un problème, il est recommandé de se rendre dans un magasin de cycles pour un diagnostic et une réparation.
Le Cas Spécifique de l'Anod Hybrid
L'Anod Hybrid représente une avancée dans le domaine des vélos électriques, notamment grâce à son moteur à récupération d'énergie au freinage, complété par des supercondensateurs qui stockent et redistribuent rapidement l'énergie accumulée. Ces supercondensateurs permettent d'assurer une assistance électrique même lorsque la batterie est à plat. Pour éviter de dépendre uniquement des freinages, une batterie assure une alimentation sur longue distance. Conçu et fabriqué en France, ce vélo allie les avantages d'un VAE à une technologie de pointe.
