L'un des problèmes majeurs rencontrés par les propriétaires de motos Sherco, en particulier sur les modèles 50cc, concerne le boîtier CDI. Ce composant électronique essentiel peut être à l'origine de difficultés de démarrage et de dysfonctionnements du moteur. Cet article explore les causes potentielles, les méthodes de diagnostic et les solutions pour résoudre les problèmes liés au boîtier CDI sur les Sherco.
Diagnostic d'un Problème de Démarrage
Un propriétaire de Sherco 300 4T de 2013 a rencontré un problème de démarrage persistant sur sa moto. Après avoir constaté l'absence d'étincelle à la bougie, un garagiste a effectué des contrôles électriques approfondis. Les fusibles, relais et le stator ont été vérifiés et déclarés fonctionnels. L'hypothèse du garagiste s'est portée sur le boîtier CDI comme étant la cause principale du problème.
La Difficulté de Remplacement du Boîtier CDI
La recherche d'un boîtier CDI de remplacement s'est avérée compliquée. L'usine Sherco ne fabrique plus les boîtiers d'origine pour certains modèles, obligeant les propriétaires à se tourner vers le marché de l'occasion. Une solution proposée par Dubost Sherco était la reprogrammation gratuite d'un boîtier CDI d'occasion identique à celui d'origine, mais trouver une telle pièce s'est révélé être une "mission impossible".
Face à cette difficulté, l'entreprise SG-Developpement Nice a proposé une solution : la vente d'un boîtier neuf compatible et déjà programmé. Cette intervention a représenté un coût de près de 400€, une somme jugée préférable à la mise à la casse de la moto.
Prévention des Dysfonctionnements du Boîtier CDI

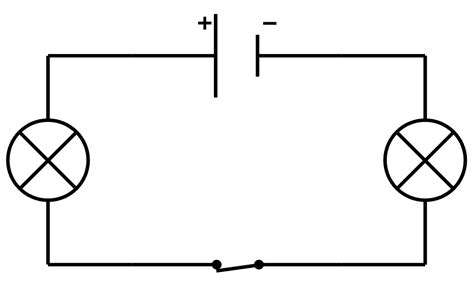

Une astuce a été partagée pour éviter d'endommager le boîtier CDI, notamment en cas d'inversion accidentelle des cosses de la batterie lors du remplacement. L'idée est de placer en série avec la batterie une grosse diode ou un pont redresseur câblé comme une diode. Ce dispositif, capable de supporter 15-20 Ampères, permettrait de protéger le boîtier CDI (ECU) en bloquant le courant dans le sens inverse, évitant ainsi un court-circuit. La configuration recommandée est la suivante : la borne positive de la batterie connectée à la cathode de la diode (ou au plus du pont redresseur), et l'anode de la diode (ou le moins du pont redresseur) connectée au câble positif de la moto.
Il est important de noter que ce système de protection peut chauffer lors de l'utilisation du démarreur. Il est conseillé de le retirer une fois les connexions de la batterie correctement identifiées et établies.
Comprendre le Fonctionnement du Boîtier CDI
Le boîtier CDI (Capacitor Discharge Ignition), ou allumage à décharge capacitive, est un composant électronique crucial qui gère le système d'allumage de la moto. Son rôle est de stocker l'énergie électrique dans un condensateur avant de la libérer sous forme d'étincelle au niveau de la bougie d'allumage. Ce système est plus précis et fiable que les anciens allumages mécaniques.
Le déclenchement de l'allumage est initié par un signal provenant du capteur d'allumage, synchronisé avec la rotation du vilebrequin. Cette séquence se répète très rapidement, en fonction du régime moteur.
L'ECU (Electronic Control Unit), souvent synonyme de boîtier CDI dans ce contexte, pilote les différentes sorties en masse (moins) pour activer plusieurs composants :
- Le micro-relais, qui à son tour alimente en positif les éléments d'injection et d'allumage.
- La pompe à carburant, via une temporisation puis en continu lorsque le moteur tourne.
- L'injecteur, par impulsions selon la programmation.
- La bobine d'allumage à haute tension, par impulsions à fort courant.
Il est donc primordial que les contacts des connecteurs soient propres et en parfait état pour assurer une activation correcte du système. Une bonne connexion à la masse est également essentielle pour éviter les retours parasites. L'ensemble doit être bien isolé des parties coupantes du cadre ou de l'échappement.
Tests et Diagnostics du Capteur TPS (Throttle Position Sensor)
Des discussions ont également abordé le diagnostic du capteur TPS, un autre élément pouvant affecter le fonctionnement du moteur. Les valeurs de résistance mesurées à l'ohmmètre varient en fonction de la position de la poignée des gaz. Il est important de comparer ces valeurs avec celles de référence pour déterminer si le TPS fonctionne correctement.
Des divergences dans les valeurs mesurées ont été observées, mais la progression des valeurs semblait indiquer un fonctionnement globalement correct du TPS. Néanmoins, un nettoyage du capteur avec du WD40, suivi d'un séchage complet, a été suggéré pour éliminer d'éventuelles saletés ou dépôts pouvant causer des variations intempestives.
Si le TPS est suspecté, il peut être nécessaire de le régler à l'ohmmètre ou via une valise de diagnostic, puis de procéder à une synchronisation chez Sherco. Dans certains cas, le remplacement du TPS peut être envisagé avant d'envoyer l'ECU en réparation.
Problèmes de Performances et Débridage
Un autre cas mentionné concerne une Sherco 50 SMR America Édition dont les performances ont diminué. La moto, initialement capable d'atteindre 65-73 km/h, ne dépassait plus les 55-60 km/h à froid et 45 km/h à chaud. Il a été constaté que le boîtier CDI avait été débridé, potentiellement par la coupure d'un fil, ce qui peut influencer les performances et le comportement du moteur.
Conseils Généraux pour l'Entretien du Boîtier CDI
Le boîtier CDI, bien que robuste, peut s'user ou tomber en panne avec le temps. Tester un boîtier CDI nécessite du matériel et des connaissances en électronique, souvent un multimètre pour vérifier la résistance des circuits. Cependant, une méthode plus simple pour tester son bon fonctionnement est de le remplacer par un neuf ou un boîtier de rechange connu pour être fonctionnel.
Lors du remplacement d'un boîtier CDI, il est impératif de choisir un modèle parfaitement compatible avec la moto, en respectant les spécifications du fabricant pour éviter tout problème d'allumage.
Les boîtiers CDI de performance existent et sont conçus pour optimiser les performances du moteur en ajustant la courbe d'allumage. Ils peuvent améliorer l'accélération, l'efficacité de la combustion et potentiellement le gain de puissance.
En résumé, le boîtier CDI est un composant vital pour la performance et la fiabilité du moteur de votre Sherco. Comprendre son rôle, savoir identifier les signes de défaillance et connaître les procédures de diagnostic et de maintenance vous aidera à entretenir votre machine et à éviter les pannes imprévues.
